переключатель нагрузки 3-полюсный + Нейтраль (23128)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 23128 000AD

CAPUS®Panel

переключатель нагрузки 3-полюсный + Нейтраль

Size 4

винт М12

1600 A

N on right side

for mounting plate

BB32-1600/3+N

Система

Panel

Группа продуктов 14
Подгруппа 45
Кол-во 1
EAN 4021267231286
ECLASS 6.1 27371403
ECLASS 7.1 27371403
ETIM 4.0 EC001040
ETIM 5.0 EC001040

Сертификация

Стандарты

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

номер типа: BB32-1600/3P+N

Технические данные

Типоразмер: 4
Подробности IEC
Стандарты
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Электрические данные IEC
Номинальный ток (IEC): 1600 A
номинальное напряжение (IEC) AC: 690 В
номинальное напряжение изоляции U i AC: 1000 В
номинальное импульсное напряжение U imp : 12 kV
номинальный кратковременный выдерживаемый ток I cw (1,0 с) макс.: 40 кА

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 524,3 Вт.

(The power dissipation at full load would be 819,2 Вт.)

Gebrauchskategorien siehe Datenblatt (unter Downloads)
Механические данные
Ш x В x Г: 309 x 243 x 208
Вес: 3500,0 kg/100
Полюсность: 3-пол. + N
Mounting: for mounting plate
фронтальная степень защиты: IP20
Особенности клеммной техники
screw connection

N is switched leading when switched on, lagging when switched off

Application notes

passes Null when reversing

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Загрузки

| Основная техническая информация

| инструкциa по сборке

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Размерный эскиз

| Размерный эскиз 2

| Лист данных

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Принадлежности

accessories for mounting

23953 000AD
CAPUS®Panel
соединительные шины
with terminal compartment cover
для: BB32 1600 A 3P+N
More

covers

23939 000AD
CAPUS®Panel
крышка подсоединительного отсека
для защиты всех подсоединений, серый цвет
для: BB32 1600 A
More

further accessories

23934 000AD
CAPUS®Panel
поворотный привод на дверь
graphite grey, without handle
with door interlock, for padlocks
для: BB32 630 A / 1000 A / 1250 A / 1600 A
More

23921 000AD
контрольный контакт
1 НЗ + 1 НО, с наконечниками 6,3 х 0,8
для: S32 250 A / 400 A / 630 A / 1000 A / 1250 A / 1600 A / 2500 A / 3150 A
More

23924 000AD
cтержень, длина 300 мм
для: S32 630 A - 3150 A
More

33381 000
Стержень, длина 550 мм
LTS-800, LTS-F 630
для: LTS-800, LTS-F630
More

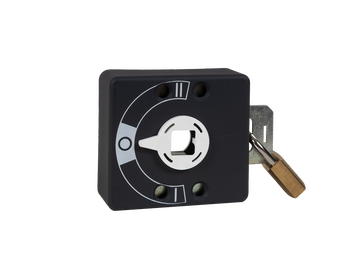

23959 000AD
CAPUS®Panel
locking device for direct drive
для: S32-3, S32-4
НОВЫЙ
More
