Трансформатор тока 500 A / 5 A (37203)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 37203000A

Трансформатор тока 500 A / 5 A

1,5 ВА / class 1

Группа продуктов	23
Подгруппа	05

Кол-во	1
EAN	4021267372033

ECLASS 6.1	27210902
ECLASS 7.1	27210902
ETIM 4.0	EC002048
ETIM 5.0	EC002048

Сертификация

Стандарты

IEC 61869-1:2007
IEC 61869-2:2012

номер типа: CT1-500-1

Разрешение CCC: Сертификация не требуется

Технические данные

Типоразмер:

CT1

Подробности IEC
Стандарты
IEC 61869-1:2007 IEC 61869-2:2012

Электрические данные IEC
номинальный первичный ток I_pr:	500 A
вторичный номинальный ток:	5 A
вторичная номинальная полная мощность:	1.5 VA
accuracy class (current):	1
макс. рабочее напряжение U_m :	720 В
терм. кратковременный ток I _th:	30 кА
класс изоляции:	H

коэффициент ограничения перегрузки по току:

FS5

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 2,7 Вт.

(The power dissipation at full load would be 4,2 Вт.)

Механические данные
Ш x В x Г:	71 x 78 x 26
Вес:	10,4 kg/100

трансформатор тока может быть установлен в устройство:	ja
трансформатор тока может быть установлен в ТТ модуль:	nein

опечатанный:

Особенности клеммной техники
cage clamp connection
screw drive:	PZ1
wire stripping:	12 мм
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| Инструкция по эксплуатации

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Использование

33636000A
QUADRON^®185Power Speed
Линейный выключатель-разъединитель с предохранителями типоразмер 1
С контролем состояния предохранителей
Подсоединение снизу М12
double-breaking
для шин: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
More

33638000A
QUADRON^®185Power Speed
Линейный выключатель-разъединитель с предохранителями типоразмер 2
С контролем состояния предохранителей
Подсоединение снизу М12
double-breaking
для шин: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
More

33633000A
QUADRON^®185Power Speed
Линейный выключатель-разъединитель с предохранителями типоразмер 2
Подсоединение сверху М12
double-breaking
для шин: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
More

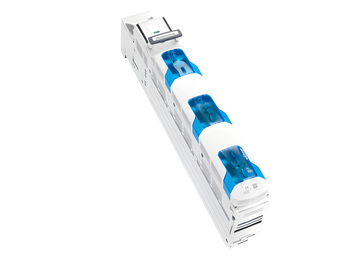

33631000A
QUADRON^®185Power Speed
Линейный выключатель-разъединитель с предохранителями типоразмер 1
Подсоединение сверху М12
double-breaking
для шин: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
phase-out product
More

33640000A
QUADRON^®185Power Speed
Линейный выключатель-разъединитель с предохранителями типоразмер 3
С контролем состояния предохранителей
Подсоединение снизу М12
double-breaking
для шин: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
More

33635000A
QUADRON^®185Power Speed
Линейный выключатель-разъединитель с предохранителями типоразмер 3
Подсоединение сверху М12
double-breaking
для шин: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
More

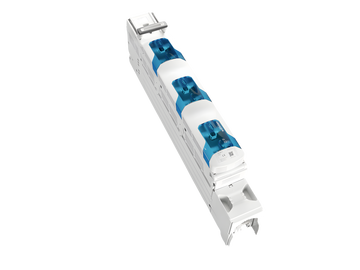

33634000A
QUADRON^®185Power Speed
Линейный выключатель-разъединитель с предохранителями типоразмер 3
Подсоединение снизу М12
double-breaking
для шин: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
More

33632000A
QUADRON^®185Power Speed
Линейный выключатель-разъединитель с предохранителями типоразмер 2
Подсоединение снизу М12
double-breaking
для шин: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
More

33630000A
QUADRON^®185Power Speed
Линейный выключатель-разъединитель с предохранителями типоразмер 1
Подсоединение снизу М12
double-breaking
для шин: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
More

https://pim.woehner.de/RU/INT/1000225920

Find your contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
