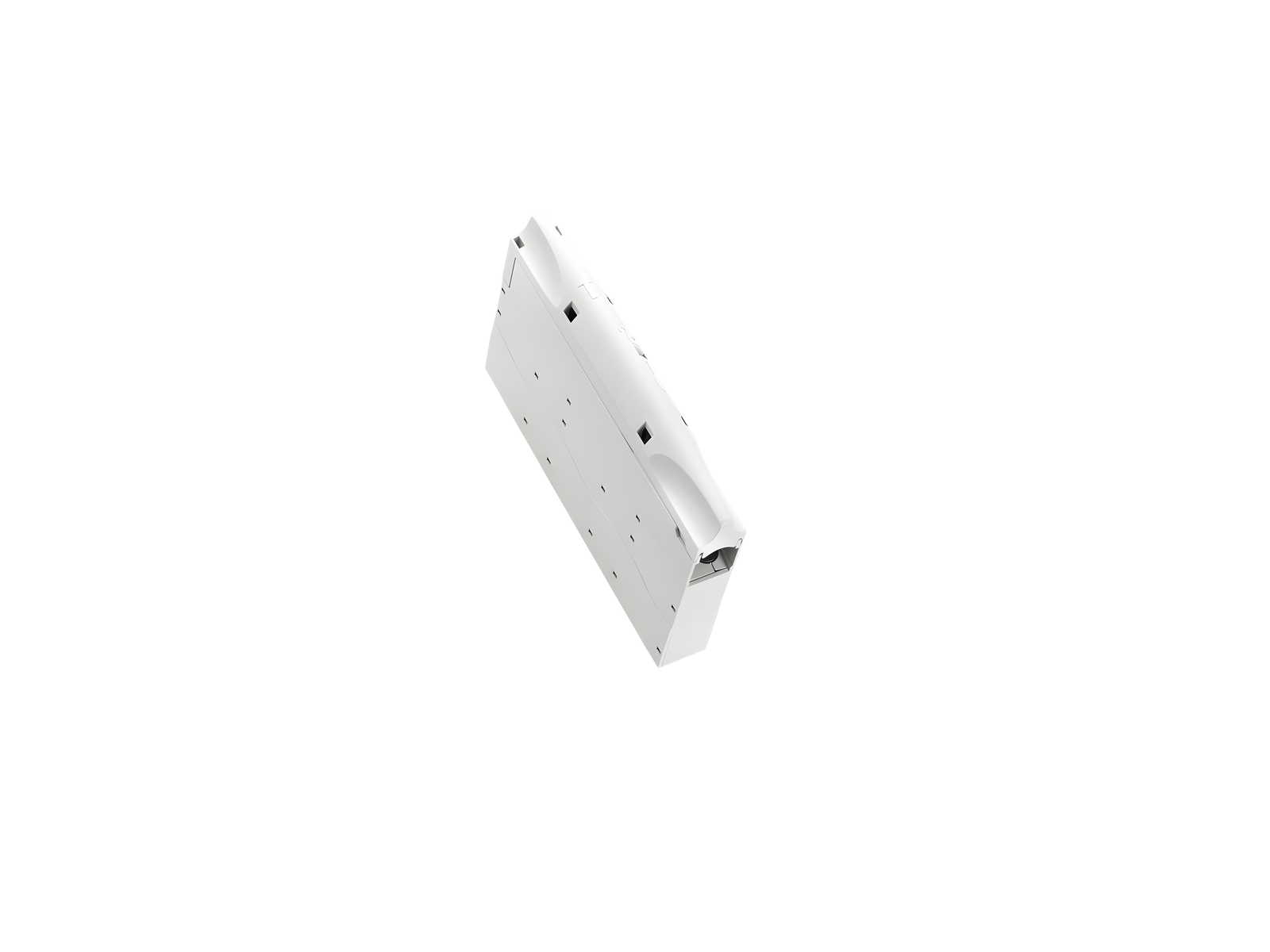

Соединительный модуль (01592)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01592000A

CRITO^®CrossBoard

Соединительный модуль

С встроенными пружинными клеммами 1,5 - 16 мм², AWG 14 - 6

3-полюсный

Система

CrossBoard® 125A / 250A

Группа продуктов	07
Подгруппа	40

Кол-во	1
EAN	4021267015923

ECLASS 6.1	27141146
ECLASS 7.1	27141146
ETIM 4.0	EC000001
ETIM 5.0	EC000001

Сертификация

Стандарты

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

Сертификация

IEC (CB) , UL

for UL feeder circuits >250V

номер типа: CR22-A

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003

Электрические данные IEC
Номинальный ток (IEC):	63 A
номинальное напряжение (IEC) AC:	690 В

номинальное напряжение изоляции U _i AC:

800 В

номинальный выдерживаемый пиковый ток I _pk макс.:

10 кА

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 2,9 Вт.

(The power dissipation at full load would be 4,6 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC AC:	800 В
макс. напряжение IEC DC:	800 В
токовая нагрузка (IEC) макс.:	80 A

Подробности UL
Стандарты
UL 508

for UL feeder circuits >250V
suitable for field-installed conductors

Электрические данные UL
номинальный ток (UL):	48 A
номинальное напряжение (UL) AC:	600 В
номинальная частота (UL):	50 / 60 Hz

SCCR unprotected max.:	6 кА
	3 cycles (without OPD) @ 600 V AC
SCCR protected max.:	50 кА
	with JDDZ fuse Class J 60 A / 600 V AC

Механические данные
Ш x В x Г:	22.5 x 160 x 115
Вес:	21,5 kg/100
Полюсность:	3-пол.

фронтальная степень защиты:

IP20

Особенности клеммной техники
spring pulley connection
screw drive:	0,6x4
wire stripping:	18 мм
min. cross-section:	1,5 мм²
max. cross-section:	16 мм²

min. cross-section UL:	AWG 14
max. cross-section UL:	AWG 6

For leads per IEC : 1.5 - 16 mm² round stranded and finely stranded without wire-end ferrule 1.5 - 16 mm² finely stranded with wire-end ferrule* 1.5 - 10 mm² finely stranded with wire-end ferrule 1.5 - 10 mm² round solid * Recommendation: 16 mm² crimped with Rittal crimping pliers for wire-end ferrules WM-Crimp, Weidmüller crimping tool PZ 16 or Phoenix Contact crimping pliers Crimpfox 25R for leads per UL: Cu AWG 14 - 6 Class B (UL486E)
