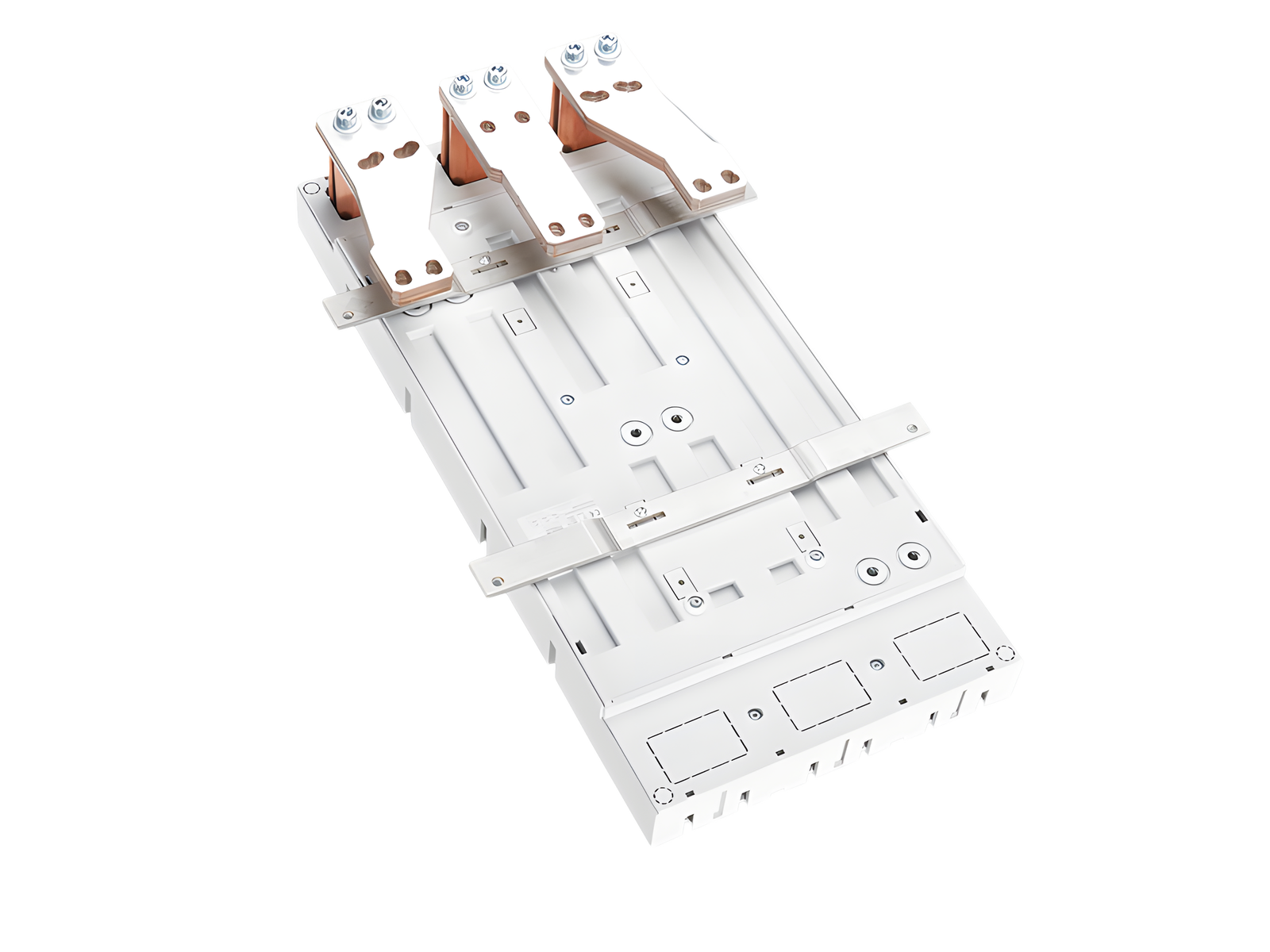

Шинный адаптер 1550 A (32752)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 32752000A

EQUES^®185Power

Шинный адаптер 1550 A

300 x 675, подсоединение сверху, зажим хомутом

для Socomec Sirco 1250 A (Socomec-Nr. 26003U21), Sirco 1600 A (Socomec-Nr. 26003U61)

для шин 30, 40, 60, 80, 100, 120 x 10

Система

185Power

Группа продуктов	05
Подгруппа	48

Кол-во	1
EAN	4021267327521

ECLASS 6.1	27370304
ECLASS 7.1	27370304
ETIM 4.0	EC001531
ETIM 5.0	EC001531

Сертификация

Стандарты

IEC 61439-1:2020

UL 508

Сертификация

for UL feeder circuits >250V

номер типа: EQ185-A1600-C

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Электрические данные IEC
Номинальный ток (IEC):	1550 A
номинальное напряжение (IEC) AC:	690 В

номинальное напряжение (IEC) DC:

800 В

номинальное напряжение изоляции U _i AC:	1000 В
номинальное напряжение изоляции U _i DC:	1000 В
номинальное импульсное напряжение U _imp:	12 kV

номинальный выдерживаемый пиковый ток I _pk макс.:	106 кА
номинальный кратковременный выдерживаемый ток I _cw (1,0 с) макс.:	50 кА

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 406,4 Вт.

(The power dissipation at full load would be 635,0 Вт.)

with Socomec Sirco 1250 A (Socomec no.26003U21) and 1600 A (Socomec no.26003U61) usable up to 1550 A
maximum 300 switching cycles

Подробности UL
Стандарты
UL 508

for UL feeder circuits >250V

Электрические данные UL
номинальный ток (UL):	1200 A
номинальное напряжение (UL) AC:	1000 В
номинальная частота (UL):	50 / 60 Hz

SCCR unprotected max.:	50 кА
	3 cycles (without OPD) @ 1000 V AC

Механические данные
Ш x В x Г:	300 x 652 x 76
Вес:	3350,0 kg/100
Полюсность:	3-пол.
для шин:	30, 40, 60, 80, 100, 120 x 10

трансформатор тока может быть установлен в устройство:

Application notes


short-circuit withstandability:	Die Kurzschlusswerte der Kombination aus Sammelschienenadapter und Lasttrennschalter hängen von den zulässigen Einbaubedingungen des Schaltgerätes ab. Diese Werte sind bei Wöhner zu erfragen.

for UL feeder circuits >250V
