Защитный профиль (01444)

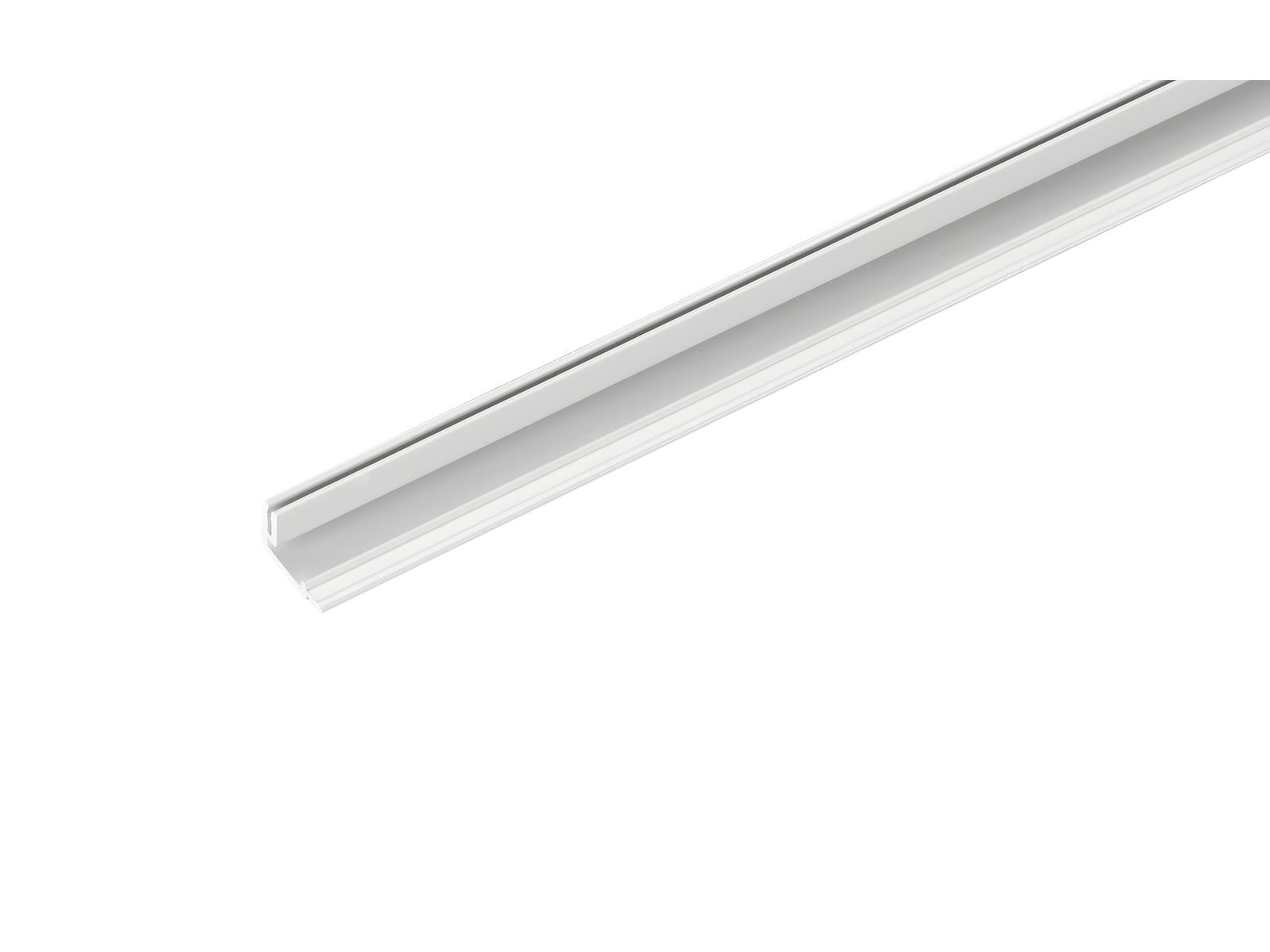

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01444000A

Защитный профиль

длина 649 мм

649 x 16

Система

185Power

Группа продуктов	06
Подгруппа	27

Кол-во	2
EAN	4021267014445

ECLASS 6.1	27370390
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Сертификация

Стандарты

IEC 61439-1:2020

UL 508

Сертификация

for UL feeder circuits >250V

номер типа: 01444000A

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Подробности UL
Стандарты
UL 508

for UL feeder circuits >250V

Механические данные
Ш x В x Г:	649 x 16 x 23.5
Вес:	7,6 kg/100

Application notes


short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

for UL feeder circuits >250V

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| инструкциa по сборке

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Использование

01436000A
Защитный поддон
Комплект для шинодержателей расст. 700 мм (от центра до центра)
More

01433000A
CrossLink^®185Power
CrossLink® защитная крышка
