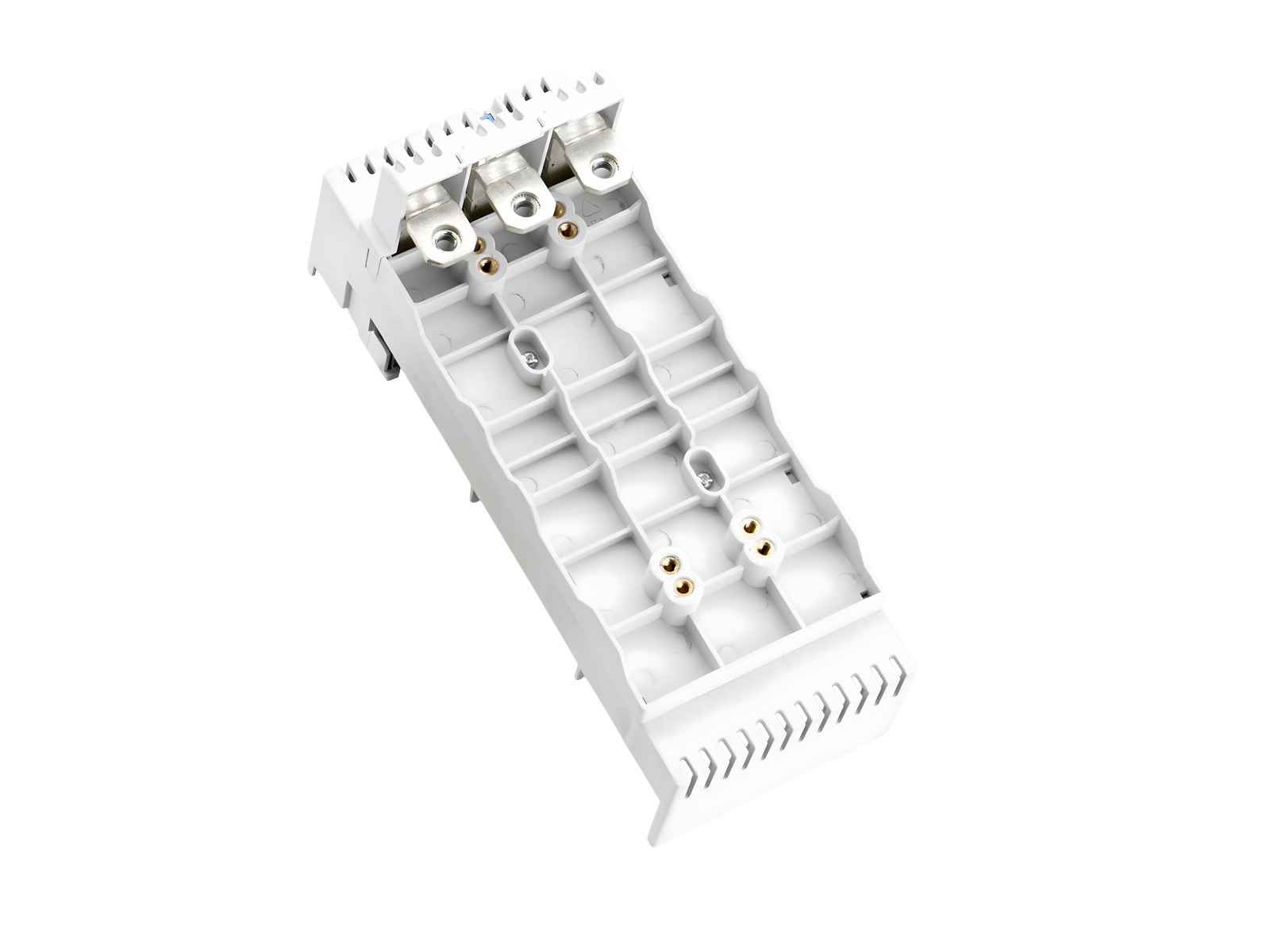

Шинный адаптер 144 A, 3-полюсный (32660)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 32660000A

EQUES^®60Classic

Шинный адаптер 144 A, 3-полюсный

76 x 200

подсоединение сверху

для Siemens 3VA10, 3VA11

для шин 12, 15, 20, 25, 30 x 5, 10 и профильные шины

Система

60Classic

Группа продуктов	05
Подгруппа	30

Кол-во	1
EAN	4021267326609

ECLASS 6.1	27370304
ECLASS 7.1	27370304
ETIM 4.0	EC001531
ETIM 5.0	EC001531

Сертификация

Стандарты

IEC 61439-1:2020

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Электрические данные IEC
Номинальный ток (IEC):	144 A
номинальное напряжение (IEC) AC:	690 В

номинальное напряжение изоляции U _i AC:	800 В
номинальное импульсное напряжение U _imp:	6 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 7,7 Вт.

(The power dissipation at full load would be 12,0 Вт.)

Механические данные
Ш x В x Г:	76 x 200 x 26
Вес:	81,0 kg/100
Полюсность:	3-пол.
для шин:	12, 15, 20, 25, 30 x 5, 10 и профильные шины

Application notes

There must be a clearance of at least 10 mm above the article to remove it from the busbar system.

short-circuit withstandability:	the short-circuit capacity of the combination of adapter and MCCB depends on the MCCB
