Линейный выключатель-разъединитель с предохранителями 160 A (33775)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 33775000A

QUADRON®185Power

Линейный выключатель-разъединитель с предохранителями 160 A

Типоразмер 00, 1-полюсное отключение

flat version with box terminal 70 mm²

для шин 30, 40, 60, 80, 100, 120 x 10

Система

185Power

Преимущества продукта

Self-closing inspection holes are available in the cover.

Cover can be locked when closed.

Группа продуктов 12
Подгруппа 42
Кол-во 1
EAN 4021267337759
ECLASS 6.1 27142108
ECLASS 7.1 27142108
ETIM 4.0 EC001046
ETIM 5.0 EC001046

Сертификация

Стандарты

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Сертификация

IEC (CB) , CCC

номер типа: QU185-00

Технические данные

для предохранителей размера: NH 000, NH 00
предохранители в соответствии со стандартом: IEC / HD 60269-2
допустимая мощность рассеивания плавкой вставки: 12 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
Подробности IEC
Стандарты
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Электрические данные IEC
Номинальный ток (IEC): 160 A
номинальное напряжение (IEC) AC: 690 В
номинальное напряжение изоляции U i AC: 1000 В
номинальное импульсное напряжение U imp : 8 kV
Катагория применения AC:

AC-23B 160A/400V
AC-22B 160A/500V
Категория применения DC: DC-20B
max. voltage between the fuses: 1000V
visible information required: Do not switch under load.
cond. short-circuit current with fuses (AC): 100 kA / 690 V
одобрено с плавкими вставками рабочего класса: gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 14,7 Вт.

(The power dissipation at full load would be 23,0 Вт.)

Дополнительные данные IEC

Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.
A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.
Degree of protection IP20 at front, degree of protection near terminal depends on installation
Механические данные
Ш x В x Г: 50 x 670 x 147
Вес: 212,0 kg/100
для шин: 30, 40, 60, 80, 100, 120 x 10
фронтальная степень защиты: IP20

Type of fastening:
can be screwed onto drilled busbar, undrilled mounting with terminal clamp
connection:
box terminal 95mm²

Особенности клеммной техники


Box terminal:
1,5 -70mm² flexible cables, directly or with wire-end ferrules*, depending on contour of the insulated lead 95mm² could be connectable
1,5 -10mm² solid round
16 -70mm² stranded round
2x10mm², 2x16mm² and 2x25mm² flexible with wire-end ferrules, identical cables placed side by side, crimping square
2x 10-35mm² flexible identical cables placed side by side

lam. Cu. 9-13 mm wide
terminal space 13mm x 13mm

(*flexible cables of maximum cross-section may not fit when using wire-end ferrule)

Application notes

A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.
допустимая мощность рассеивания плавкой вставки: 12 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| инструкциa по сборке

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Принадлежности

33725000A
Крышка клеммного отсека, низкая версия, подсоединение снизу
for 33704, 33705, 33719, 33724, 33773, 33774, 33775
Типоразмер 00
More

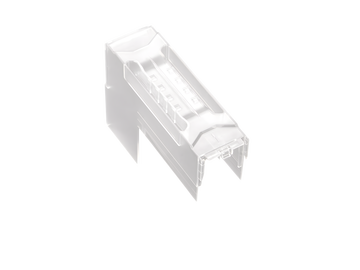

33727000A
