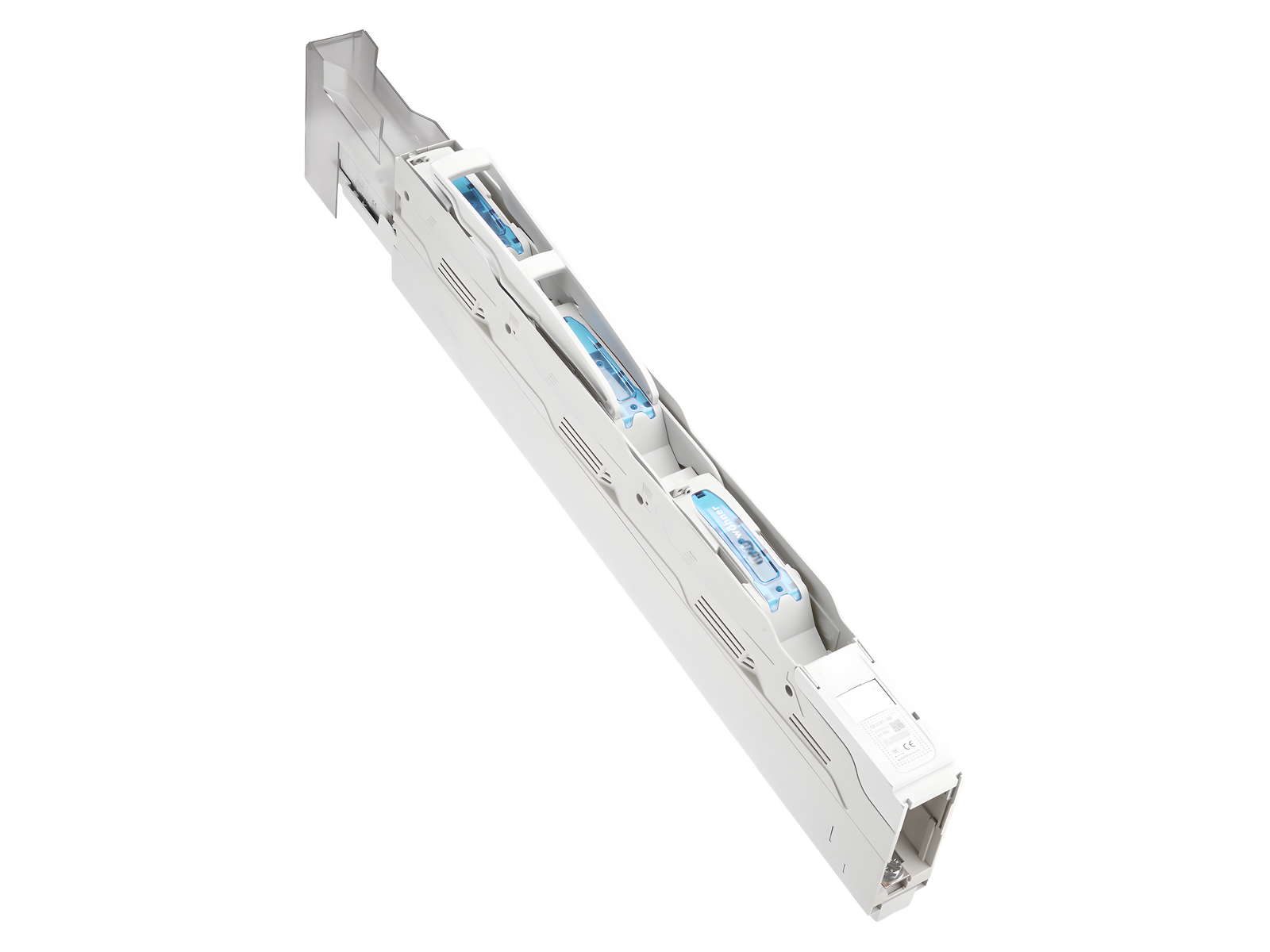

Линейный выключатель-разъединитель с предохранителями 160 A

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 33771 000A

QUADRON 185Power

Линейный выключатель-разъединитель с предохранителями 160 A

Типоразмер 00, 3-полюсное отключение, с контролем состояния предохранителей

high version with box terminal 70 mm²

для шин 30, 40, 60, 80, 100, 120 x 10

Система

185Power

Преимущества продукта

Self-closing inspection holes are available in the cover.

Cover can be locked when closed.

Группа продуктов 12
Подгруппа 52
Кол-во 1
EAN 4021267337711
ECLASS 14.0 27142108
ETIM 5.0 EC001046
ETIM 8.0 EC001046
ETIM 10.0 EC001046

Сертификация

Стандарты

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Сертификация

IEC (CB) , CCC

номер типа: QU185-00

Тип EAC: NH

CCC certificate: 2015010302769751

Технические данные

для предохранителей размера: NH 000, NH 00
предохранители в соответствии со стандартом: IEC / HD 60269-2
допустимая мощность рассеивания плавкой вставки: 12 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
Подробности IEC
Стандарты
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Электрические данные IEC
Номинальный ток (IEC): 160 A
номинальное напряжение (IEC) AC: 400 В
номинальное напряжение изоляции U i AC: 400 В
номинальное импульсное напряжение U imp : 4 kV
Катагория применения AC:

AC-22B (800 V / 63 A)
AC-21B (690 V / 125 A)
AC-22B (500 V / 160 A)
AC-23B (400 V / 160 A)
cond. short-circuit current with fuses (AC): 100 kA / 400 V
одобрено с плавкими вставками рабочего класса: gG
устойчивость к короткому замыканию при защите предохранителями: 100 кА

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 17,9 Вт.

(The power dissipation at full load would be 28,0 Вт.)

Дополнительные данные IEC

Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.
A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.
min. permitted temperature for transport and storage -40°C
Special operating conditions corresponding to IEC / EN 61439-1 may yield to foulty activations of pilot switches and fuse monitors. The operating conditions have to be considered for the analysis of status signals.
Degree of protection IP20 at front, degree of protection near terminal depends on installation
Механические данные
Ш x В x Г: 50 x 670 x 189
Вес: 270,0 kg/100
для шин: 30, 40, 60, 80, 100, 120 x 10
фронтальная степень защиты: IP20
Особенности клеммной техники
cage clamp connection
screw drive: S4
wire stripping: 20 мм
min. cross-section: 1,5 мм²
max. cross-section: 70 мм²
re: 1.5 - 10 mm²
rm: 16 - 70 mm²
f: 1.5 - 70 mm²
f + AE: 1.5 - 70 mm²
(f + AE may not fit with max. cross-section)
Md min.: 5,0 Nm
Md max.: 6,0 Nm
lam. Cu width: 9 - 12 mm
lam. Cu thickness: 2 - 10 mm
Свойства материала
halogen-free: Yes

Application notes

A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.

Verwendete Variante der Sicherungsüberwachung: IL9075.12/010
Eigenschaften: 2 Wechsler, Speicherverhalten einstellbar, Fernreset möglich, Arbeitsstromprinzip
допустимая мощность рассеивания плавкой вставки: 12 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Links (Prices, CAD data)

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD data WSCAD

Загрузки

| Основная техническая информация

| инструкциa по сборке

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| Размерный эскиз 2

| Fuse monitoring

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)
