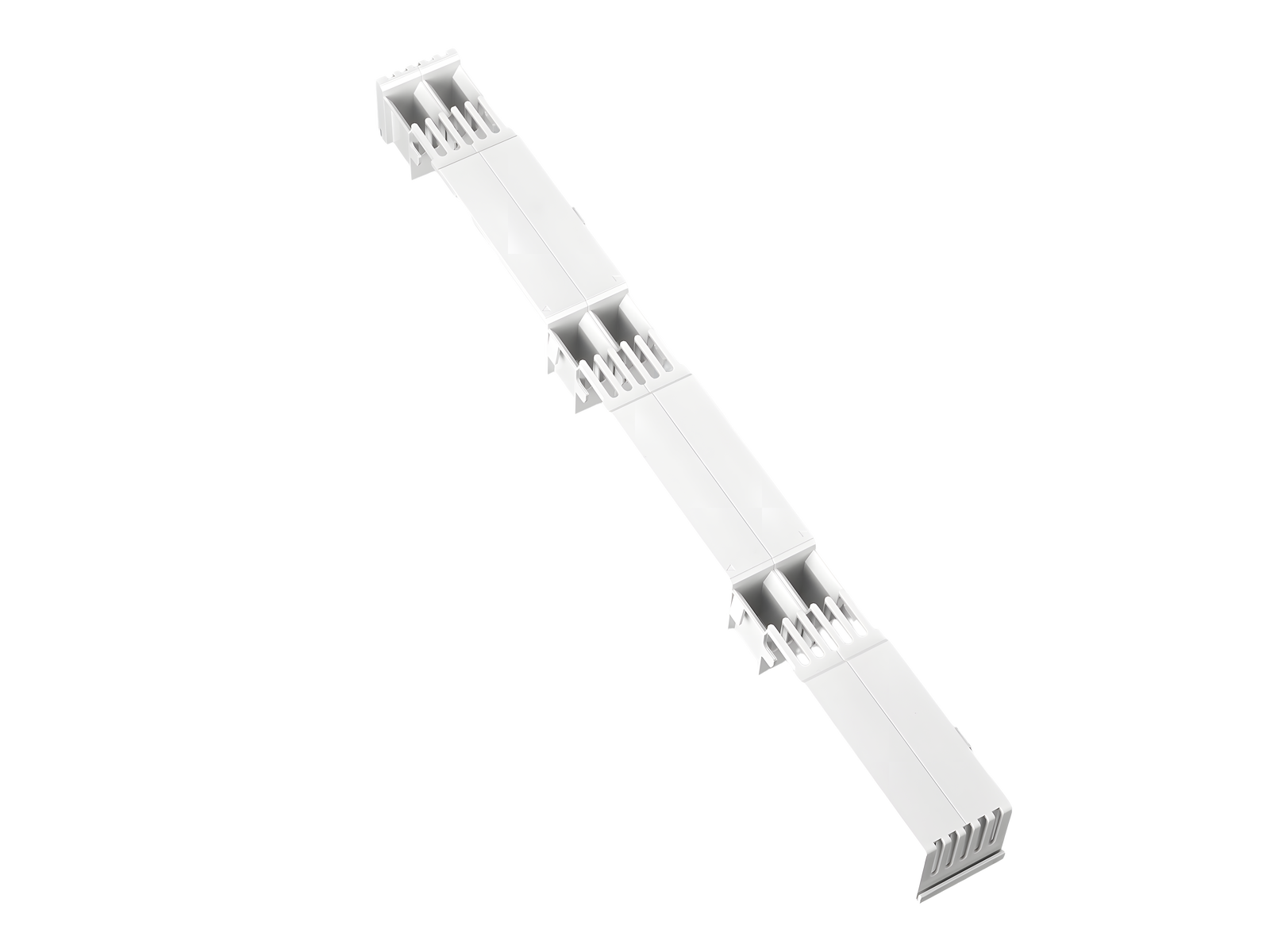

CrossLink® защитная крышка (01433)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01433000A

CrossLink^®185Power

CrossLink® защитная крышка

Ширина 50 мм

50 x 540

для шин 30, 40, 60, 80, 100, 120 x 10

Система

185Power

Группа продуктов	06
Подгруппа	27

Кол-во	8
EAN	4021267014339

ECLASS 6.1	27370390
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Сертификация

Стандарты

IEC 61439-1:2020

UL 508

Сертификация

for UL feeder circuits >250V

номер типа: CL185-A50

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

the current carrying capacity of the busbar system is reduced by factor 0,94 when the shock protection module is used,
the factor changes to 0,88 when the base plates of the shrouding system (rear protection) are added

Подробности UL
Стандарты
UL 508

for UL feeder circuits >250V

Механические данные
Ш x В x Г:	50 x 556 x 49
Вес:	16,0 kg/100
для шин:	30, 40, 60, 80, 100, 120 x 10

фронтальная степень защиты:

IP20

Application notes


short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

for UL feeder circuits >250V
