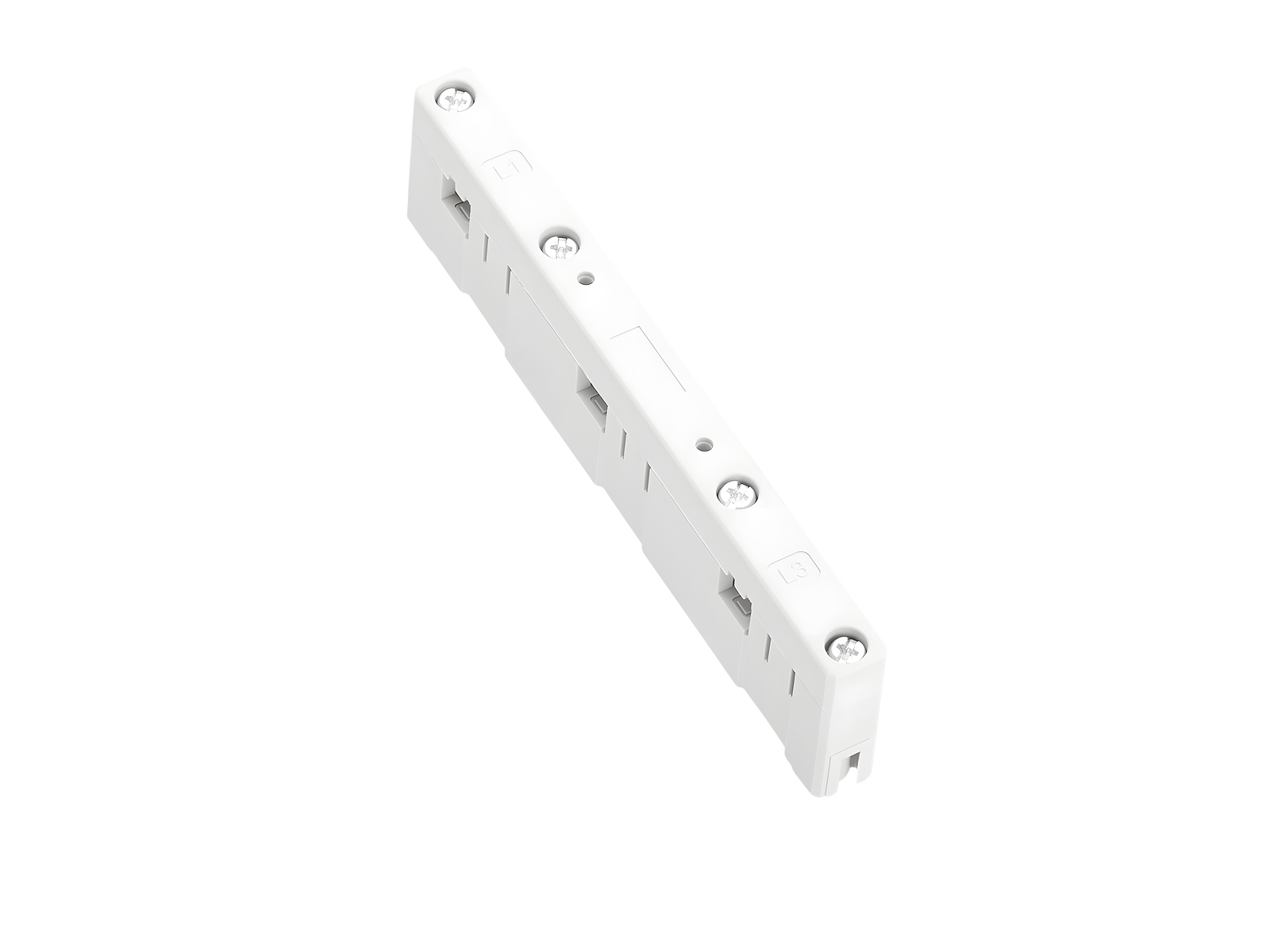

Универсальный шинодержатель (01603)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01603000

Универсальный шинодержатель

3-полюсный, с внутренними отверстиями под крепежные винты

для шин 12, 20, 30 x 5, 10

Система

60Classic

Преимущества продукта

With internal screw holes
can also be used as centre support

Группа продуктов	06
Подгруппа	09

Кол-во	10
EAN	4021267016036

ECLASS 6.1	27400607
ECLASS 7.1	27400607
ETIM 4.0	EC001166
ETIM 5.0	EC001166

Сертификация

Стандарты

IEC 61439-1:2020

номер типа: S605

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Электрические данные IEC
номинальное напряжение (IEC) AC:	690 В

номинальная частота (IEC):

50 / 60 Hz

номинальное напряжение изоляции U _i AC:	1000 В
номинальное импульсное напряжение U _imp:	8 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 Вт.

(The power dissipation at full load would be 0,0 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC DC:

1500 В

short-circuit capacity IEC / EN :
Ipk max. = 80 kA (busbar 30x10, 2 busbar supports in 250 mm distance)

Механические данные
Ш x В x Г:	15 x 179 x 45
Вес:	10,0 kg/100
Полюсность:	3-пол.
для шин:	12, 20, 30 x 5, 10

Application notes

The insulation performance of the article depends on the installation conditions.
Справочная информация	Torque for the screws of the busbar support Md = 4Nm
