выключатель-разъединитель нагрузки 3-полюсный + Нейтраль (33446)

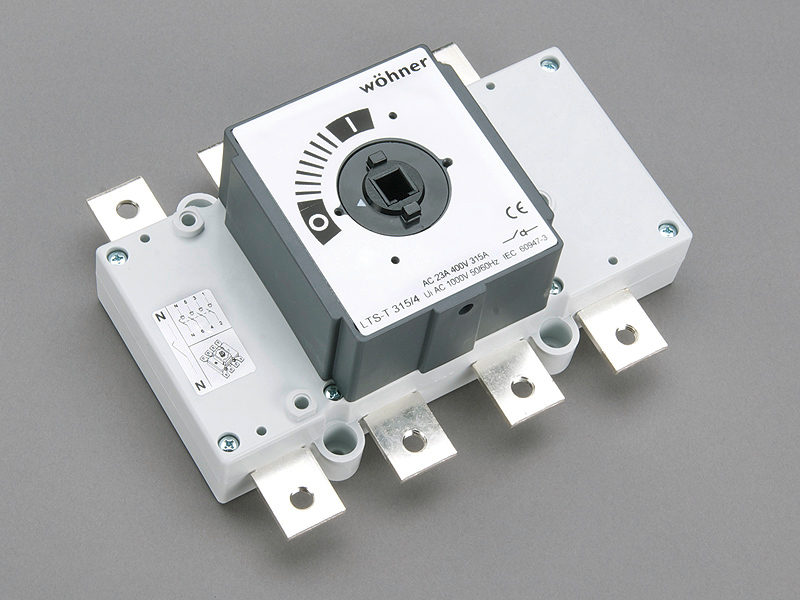

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 33446 000

CAPUS®Panel

выключатель-разъединитель нагрузки 3-полюсный + Нейтраль

Винт М10

315 A

for mounting plate

больше не доступный; Поклонник: 23024

Система

Panel

Группа продуктов 14
Подгруппа 06
Кол-во 1
EAN 4021267334468
ECLASS 6.1 27371403
ECLASS 7.1 27371403
ETIM 4.0 EC000216
ETIM 5.0 EC000216

Сертификация

Стандарты

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

номер типа: LTS-T 315

Технические данные

Подробности IEC
Стандарты
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Электрические данные IEC
Номинальный ток (IEC): 315 A
номинальное напряжение (IEC) AC: 400 В
номинальное напряжение изоляции U i AC: 1000 В
номинальное импульсное напряжение U imp : 8 kV
номинальный кратковременный выдерживаемый ток I cw (1,0 с) макс.: 12 кА

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 14,8 Вт.

(The power dissipation at full load would be 23,2 Вт.)

Gebrauchskategorien siehe Datenblatt (unter Downloads)
Механические данные
Ш x В x Г: 217 x 167 x 90
Вес: 190,0 kg/100
Полюсность: 3-пол. + N
Mounting: for mounting plate

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Загрузки

| Основная техническая информация

| инструкциa по сборке

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Размерный эскиз

| Лист данных

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

Принадлежности

covers

further accessories
