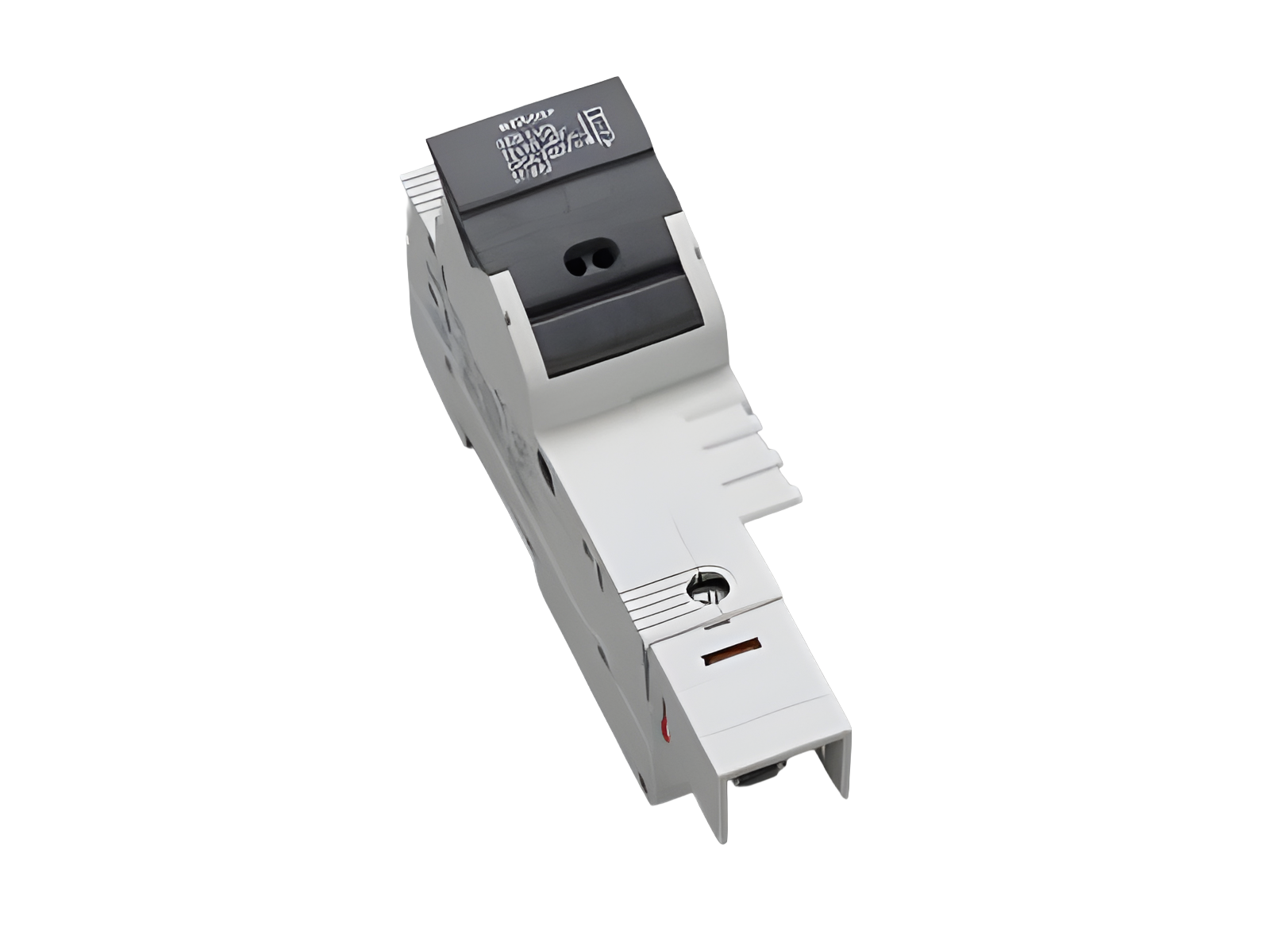

Держатель цилиндрических предохранителей, с контрольным доп. контактом (31942)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 31942 000

AMBUS^®Panel

Держатель цилиндрических предохранителей, с контрольным доп. контактом

Size 22x58

22 x 58 / 1P

100 A / 690 V

for fuse links with striker pin

for mounting rail

Система

Panel

Преимущества продукта

large clamping range

Группа продуктов	17
Подгруппа	12

Кол-во	6
EAN	4021267319427

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002705
ETIM 5.0	EC002705

Сертификация

Стандарты

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 4248-1

Сертификация

CSA , UL , CCC

for UL feeder circuits >250V

номер типа: AES22x58

UL file: E230163, UL category (for USA): IZLT https://www.ul.com

UL file: E230163, UL category (for Canada): IZLT7 https://www.ul.com

CSA file: 110285, CSA class: 6225-01 https://directories.csa-international.org

CCC certificate: 2012010302584095

Технические данные

для предохранителей размера:	22x58
предохранители в соответствии со стандартом:	IEC / HD 60269-2
допустимая мощность рассеивания плавкой вставки:	11 W

Подробности IEC
Стандарты
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Электрические данные IEC
Номинальный ток (IEC):	100 A
номинальное напряжение (IEC) AC:	690 В

номинальное напряжение изоляции U _i AC:	800 В
номинальное напряжение изоляции U _i DC:	800 В
номинальное импульсное напряжение U _imp:	6 kV

cond. short-circuit current with fuses (AC):	100 kA / 500 V (125 A)
	80 kA / 690 V (80 A)
одобрено с плавкими вставками рабочего класса:	gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 2,2 Вт.

(The power dissipation at full load would be 3,5 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

further utilisation category AC (IEC 60947-3):	AC-20B (1000 V) at pollution degree 2
further utilisation category DC (IEC 60947-3):	DC-20B (800 V)

A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.

for fuse links with striker as per IEC / EN 60269-2 with permitted rated power dissipationsup to max. 9.5W for gG/gL up to max. 7W for aM up to max. 11W for aR/gR at max. 80A pilot switch 1 changeover switch 250V AC (5A), 30V DC (4A)

Подробности UL
Стандарты
UL 4248-1

for UL feeder circuits >250V
suitable for field-installed conductors

Электрические данные UL
номинальный ток (UL):	80 A
номинальное напряжение (UL) AC:	600 В
номинальная частота (UL):	50 / 60 Hz
номинальное напряжение (UL) DC:	600 В
for wires UL:	Cu 75°C

SCCR:

100 кА

Механические данные
Ш x В x Г:	36 x 146 x 69
Вес:	18,1 kg/100
Полюсность:	1-пол.
Mounting:	for mounting rail

степень защиты:	IP20
фронтальная степень защиты:	IP20

Особенности клеммной техники
cage clamp connection
wire stripping:	20 мм
min. cross-section:	4 мм²
max. cross-section:	50 мм²
Md min.:	3,5 Nm
Md max.:	4,0 Nm
Not suitable for aluminium cables !

min. cross-section UL:	AWG 10
max. cross-section UL:	AWG 1/0
крутящий момент (UL):	35 lb-in
for wires UL:	Cu 75°C

box terminal : 4 - 50 mm² / AWG 10 - AWG 1/0 flexible cables, directly or with wire-end ferrule Md 3,5 - 4,0 Nm / 31 - 35 lb.in. (flexible cables of maximum cross-section may not fit when using wire-end ferrule)

Application notes

Not suitable for aluminium cables !
A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.
Pilot switch indicates if no fuse is inserted, a holder is open or a fuse (with striker) has tripped.

допустимая мощность рассеивания плавкой вставки:	11 W


for UL feeder circuits >250V
