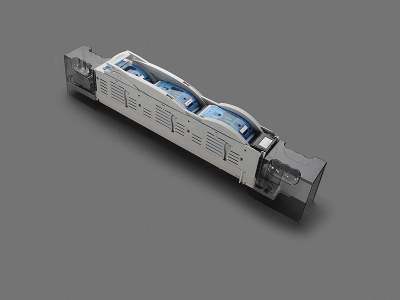

Линейный выключатель-разъединитель с предохранителями 250 A (33287)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 33287 000

Линейный выключатель-разъединитель с предохранителями 250 A

Винт М10, с контролем состояния предохранителей

Типоразмер 1

больше не доступный

Преимущества продукта

Self-closing inspection holes are available in the cover.
Strips are equipped with arc chambers.
Cover can be locked in closed condition.

Electronic fuse monitoring:
operating current principle, optionally with latching properties (latches without bridge X1-X2)
device display:
green LED = intact fuses
red LED = fuse tripped, cover position up

Группа продуктов	12
Подгруппа	53

Кол-во	1
EAN	4021267332877

ECLASS 6.1	27142108
ECLASS 7.1	27142108
ETIM 4.0	EC001046
ETIM 5.0	EC001046

Сертификация

Стандарты

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Сертификация

IEC (CB) , CCC

номер типа: SLS1

CCC certificate: 2004010302117259

Технические данные

для предохранителей размера:	NH 1
предохранители в соответствии со стандартом:	IEC / HD 60269-2
допустимая мощность рассеивания плавкой вставки:	23 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Подробности IEC
Стандарты
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Электрические данные IEC
Номинальный ток (IEC):	250 A
номинальное напряжение (IEC) AC:	690 В

номинальное напряжение изоляции U _i AC:	1000 В
номинальное импульсное напряжение U _imp:	4 kV

Катагория применения AC:

AC-23 B (400V)

cond. short-circuit current with fuses (AC):	100 kA / 690 V
одобрено с плавкими вставками рабочего класса:	gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 19,2 Вт.

(The power dissipation at full load would be 30,0 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.

Electronic fuse monitoring: nominal voltage: 3AC 400V nominal frequency: 50...40Hz switch contact: 2 changeover switches, max. AC 250V, AC15 closer 3A, opener 1A rated surge voltage: 4kV pollution degree: 2
Degree of protection IP30 at front, degree of protection near terminal depends on installation

Механические данные
Ш x В x Г:	99 x 908 x 195
Вес:	650,0 kg/100
Полюсность:	3-пол.

Type of fastening:
can be screwed onto drilled busbar, undrilled with terminal clamp,
connection:
screw connection M10, SW17, 30 - 35Nm torque

Conductor connection, fuse monitoring:
2 x 2.5mm² solid DIN 46 288 or
2 x 1.5mm² braid with ferrule
DIN 46 228-1/-2/-3

Особенности клеммной техники

screw M10 : Md 30 - 35 Nm

Application notes

A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.

допустимая мощность рассеивания плавкой вставки:	23 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Загрузки

| Основная техническая информация

| инструкциa по сборке

| Fuse monitoring

| Functional diagram

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

Принадлежности

accessories for mounting

connection accessories

33164 000
Подсоединение хомутом для медных проводников
120 - 240 mm²
для: QCB-NH2, LTS-F 400, LTS 630
More

33167 000
prism terminal, single, for Cu cables
50 - 240 mm²
More

33271 000
Удлинитель для 2 кабельных наконечников
Типоразмер 1 - 2
More

covers

33113 000
Суппорт продольной крышки
Для передних крышек
Типоразмер 00 - 3
More

further accessories

33156 000
Контрольный контакт
Перекидной контакт 250 В AC / 5 A, 30 В DC / 4 A
More

current transformers class 1

https://pim.woehner.de/RU/INT/1000049084

Find your contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
