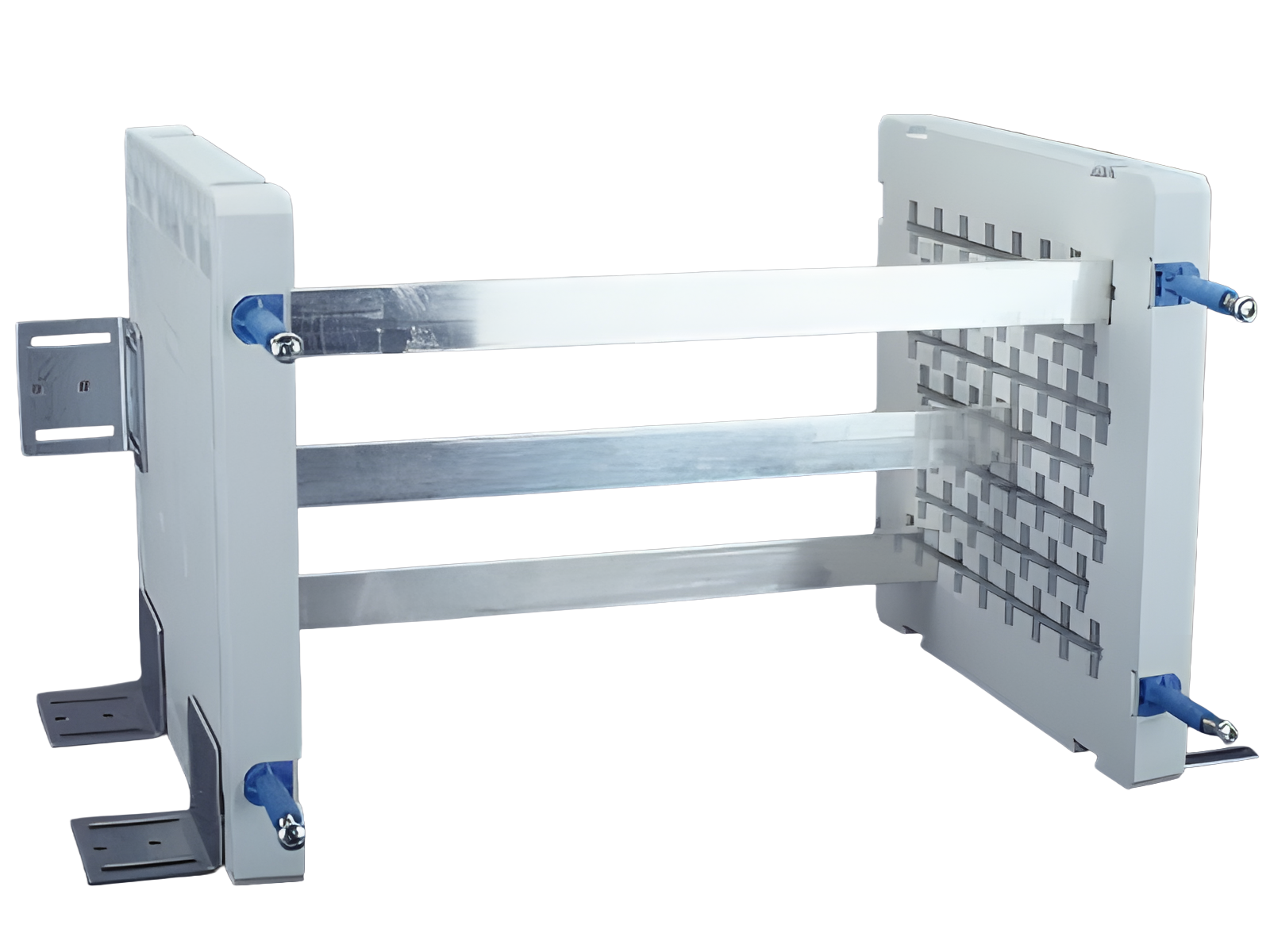

Центральный ввод питания 1250 A (35006)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 35006000

Центральный ввод питания 1250 A

Для шкафов шириной 800 мм

usable busbar length 603 mm

Система

centre feed unit

Преимущества продукта

Clear construction and undrilled connection technology enable safe and cost-efficient solutions to problems.

Группа продуктов	11
Подгруппа	12

Кол-во	1
EAN	4021267350062

ECLASS 6.1	27370390
ECLASS 7.1	27370390
ETIM 4.0	EC001900
ETIM 5.0	EC001900

Сертификация

Стандарты

IEC 61439-1:2020

UL 508

Сертификация

for UL feeder circuits >250V

номер типа: CentreFeedUnit

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Электрические данные IEC
Номинальный ток (IEC):	1250 A
номинальное напряжение (IEC) AC:	690 В

номинальное напряжение изоляции U _i AC:	1000 В
номинальное импульсное напряжение U _imp:	8 kV

номинальный выдерживаемый пиковый ток I _pk макс.:

84 кА

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 42,8 Вт.

(The power dissipation at full load would be 66,8 Вт.)

4-pole busbar system, can be retrofitted

Подробности UL
Стандарты
UL 508

for UL feeder circuits >250V

Электрические данные UL
номинальный ток (UL):	1200 A
номинальное напряжение (UL) AC:	480 В
номинальная частота (UL):	50 / 60 Hz

SCCR protected max.:	45 кА
	with any DIVQ circuit breaker 1200 A / 480 V AC

Механические данные
Ш x В x Г:	783 x 300 x 300
Вес:	1716,0 kg/100
Полюсность:	3-пол.
Сечение:	500 мм²

Application notes

Справочная информация	The scope of delivery includes: 2 busbar supports, 3 busbars, fastening brackets, fastening screws and holders for covers.


for UL feeder circuits >250V

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| инструкциa по сборке

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)
