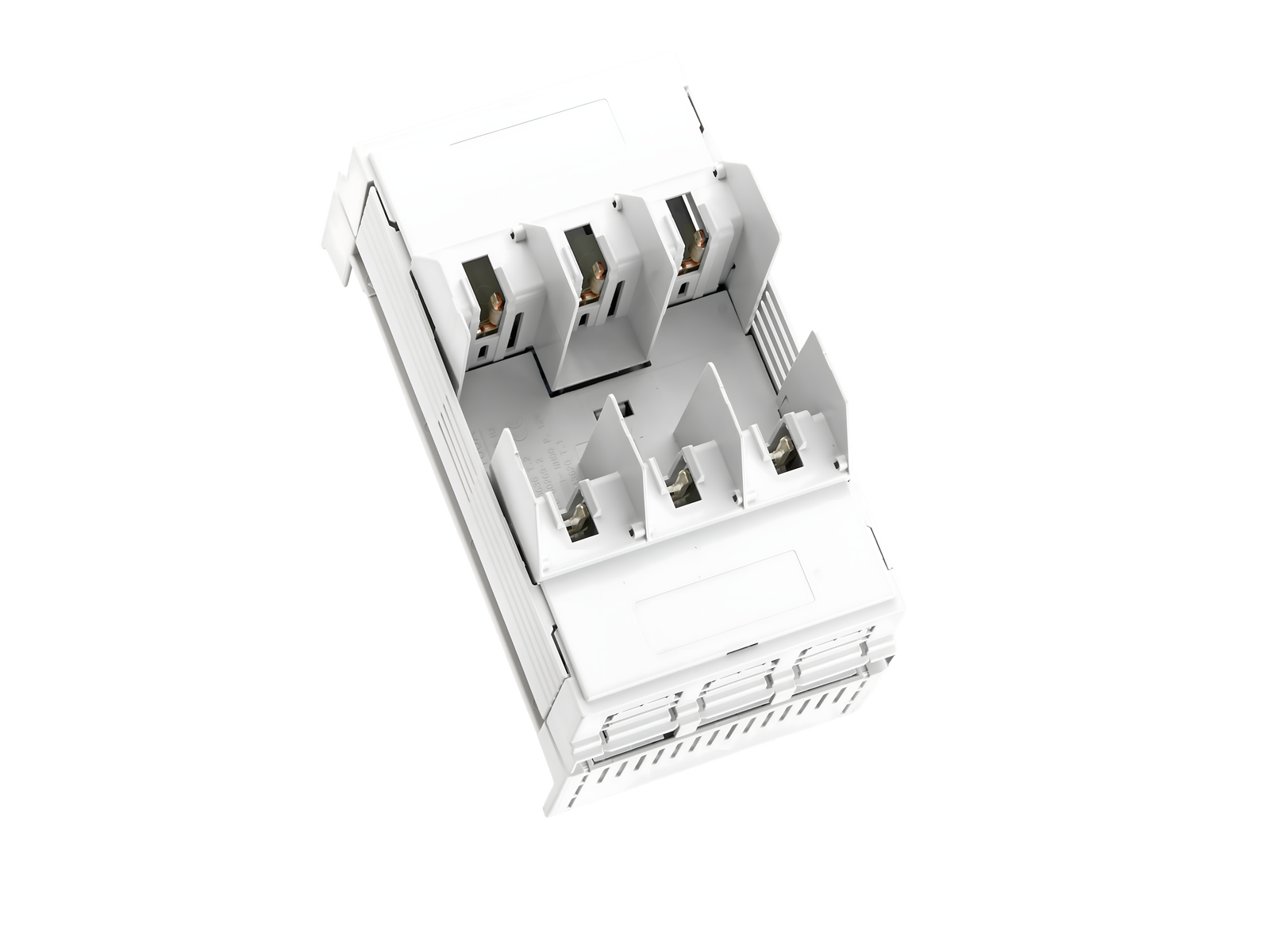

Держатель NH предохранителей 160 A (03299)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 03299000

QUADRON®60Classic

Держатель NH предохранителей 160 A

Винт М8

Типоразмер 00 / 3 полюса

connection top or bottom

для шин 12, 15, 20, 25, 30 x 5, 10 и профильные шины

Система

60Classic

Преимущества продукта

CrossLink® adapter technology
Fast and safe conversion of the connection for top or bottom
Simple and safe clicking into place and making contact
Safe connection through shock protection split into two
Busbar supports for flat busbars can be mounted above each other

Группа продуктов 10
Подгруппа 51
Кол-во 1
EAN 4021267032999
ECLASS 6.1 27142106
ECLASS 7.1 27142106
ETIM 4.0 EC000067
ETIM 5.0 EC000067

Сертификация

Стандарты

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

Сертификация

IEC (CB) , VDE

номер типа: QCC-NH00

Технические данные

для предохранителей размера: NH 000, NH 00
предохранители в соответствии со стандартом: IEC / HD 60269-2
допустимая мощность рассеивания плавкой вставки: 12 W
Подробности IEC
Стандарты
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
Электрические данные IEC
Номинальный ток (IEC): 160 A
номинальное напряжение (IEC) AC: 690 В
номинальное напряжение (IEC) DC: 440 В
номинальное импульсное напряжение U imp : 6 kV
устойчивость к короткому замыканию при защите предохранителями: 50 кА

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 8,3 Вт.

(The power dissipation at full load would be 13,0 Вт.)

Дополнительные данные IEC

Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.
макс. напряжение IEC AC: 800 В
макс. напряжение IEC DC: 800 В
Adapter module, degree of protection IP20 at front
Механические данные
Ш x В x Г: 106 x 200 x 90
Вес: 87,0 kg/100
Полюсность: 3-пол.
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины

Busbar connector: externally tensioned contacting, convenient click mechanism, simple conversion of the combination bases from 5 to 10mm-thick busbars

Особенности клеммной техники
screw connection
M8
screw drive: SW13
Md min.: 8,0 Nm
Md max.: 10,0 Nm
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !
допустимая мощность рассеивания плавкой вставки: 12 W
