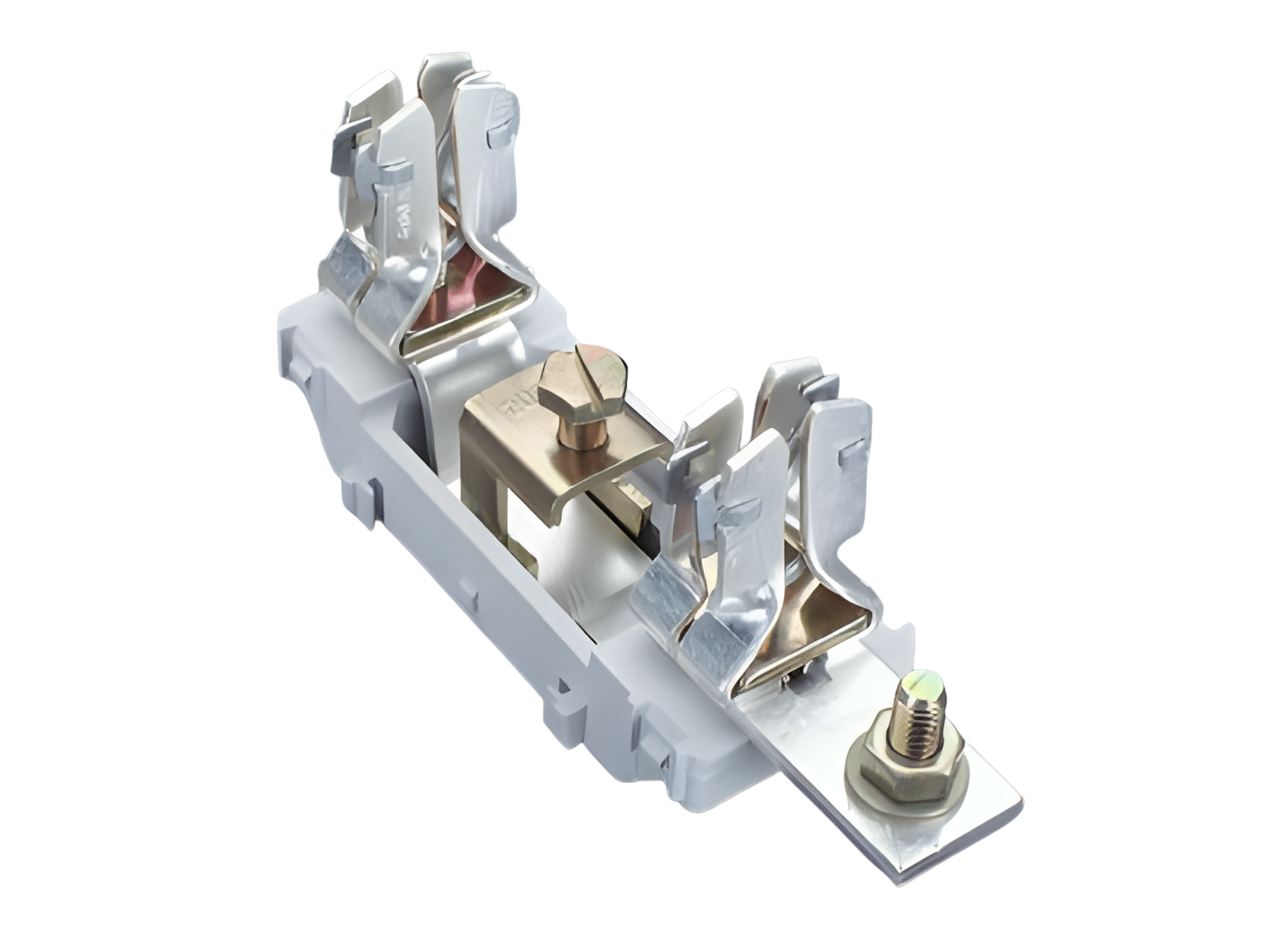

Держатель NH предохранителей для монтажа на шины, 400 A (03599)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 03599000

Держатель NH предохранителей для монтажа на шины, 400 A

Винт, шина 5-10 мм

Типоразмер 2 / 1 полюс

Система

100Energy

Группа продуктов	10
Подгруппа	33

Кол-во	3
EAN	4021267035990

ECLASS 6.1	27142106
ECLASS 7.1	27142106
ETIM 4.0	EC000067
ETIM 5.0	EC000067

Сертификация

Стандарты

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

Технические данные

для предохранителей размера:	NH 2
предохранители в соответствии со стандартом:	IEC / HD 60269-2
допустимая мощность рассеивания плавкой вставки:	45 W

Подробности IEC
Стандарты
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

Электрические данные IEC
Номинальный ток (IEC):	400 A
номинальное напряжение (IEC) AC:	690 В

номинальное напряжение (IEC) DC:

440 В

номинальное импульсное напряжение U _imp:

6 kV

устойчивость к короткому замыканию при защите предохранителями:

50 кА

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 12,0 Вт.

(The power dissipation at full load would be 18,7 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC AC:	800 В
макс. напряжение IEC DC:	800 В

for fuse links IEC 60269-2 / DIN VDE 0636-201 size 2 up to 45W power dissipation

Механические данные
Ш x В x Г:	65 x 193 x 113
Вес:	75,8 kg/100
Полюсность:	1-пол.

Type of fastening: hook clips,
connection screw:
screw connection M10, 18 - 22Nm torque

Особенности клеммной техники
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !
The insulation performance of the article depends on the installation conditions.

допустимая мощность рассеивания плавкой вставки:	45 W

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| CAD symbol 2D DXF

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Принадлежности

03502000
Ручка-экстрактор для NH предохранителей
Без рукава
Типоразмер 000 - 3
More

03793000
Защитная крышка из двух частей
Для держателя NH предохранителей
Типоразмер 2
More

79449000
Крышка рукоятки
Для держателя NH предохранителей
NH 1 - 3
More
