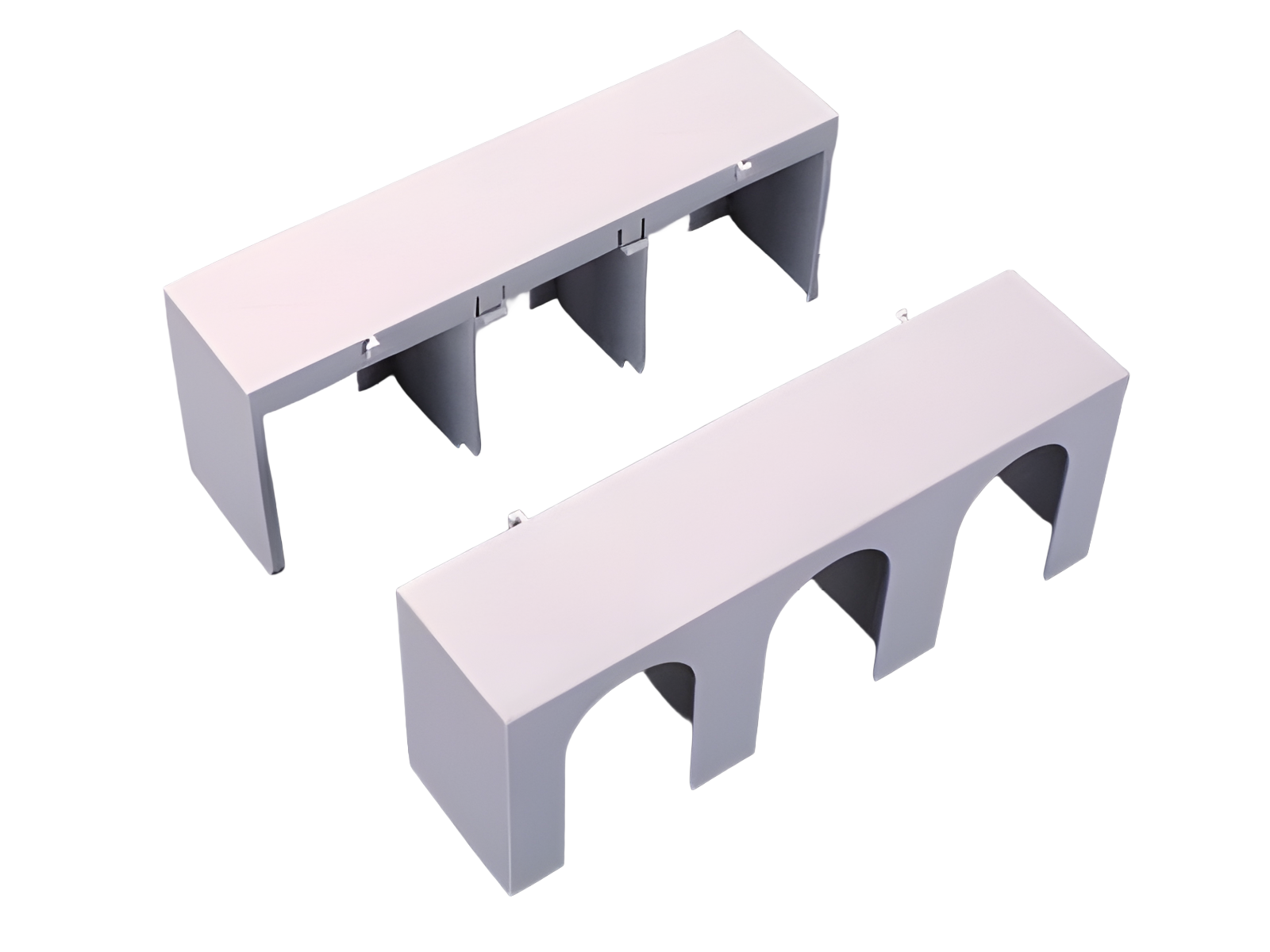

Крышка для кабельных наконечников, установка вверху / внизу (33143)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 33143 000

Крышка для кабельных наконечников, установка вверху / внизу

Для QCB-NH2

для QCB-NH2

Система

60Classic

Группа продуктов	09
Подгруппа	51

Кол-во	2
EAN	4021267331436

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Сертификация

Стандарты

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Технические данные

Подробности IEC
Стандарты
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Механические данные
Ш x В x Г:	209 x 79 x 52
Вес:	10,9 kg/100

Application notes


not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Загрузки

| Основная техническая информация

| инструкциa по сборке

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)
