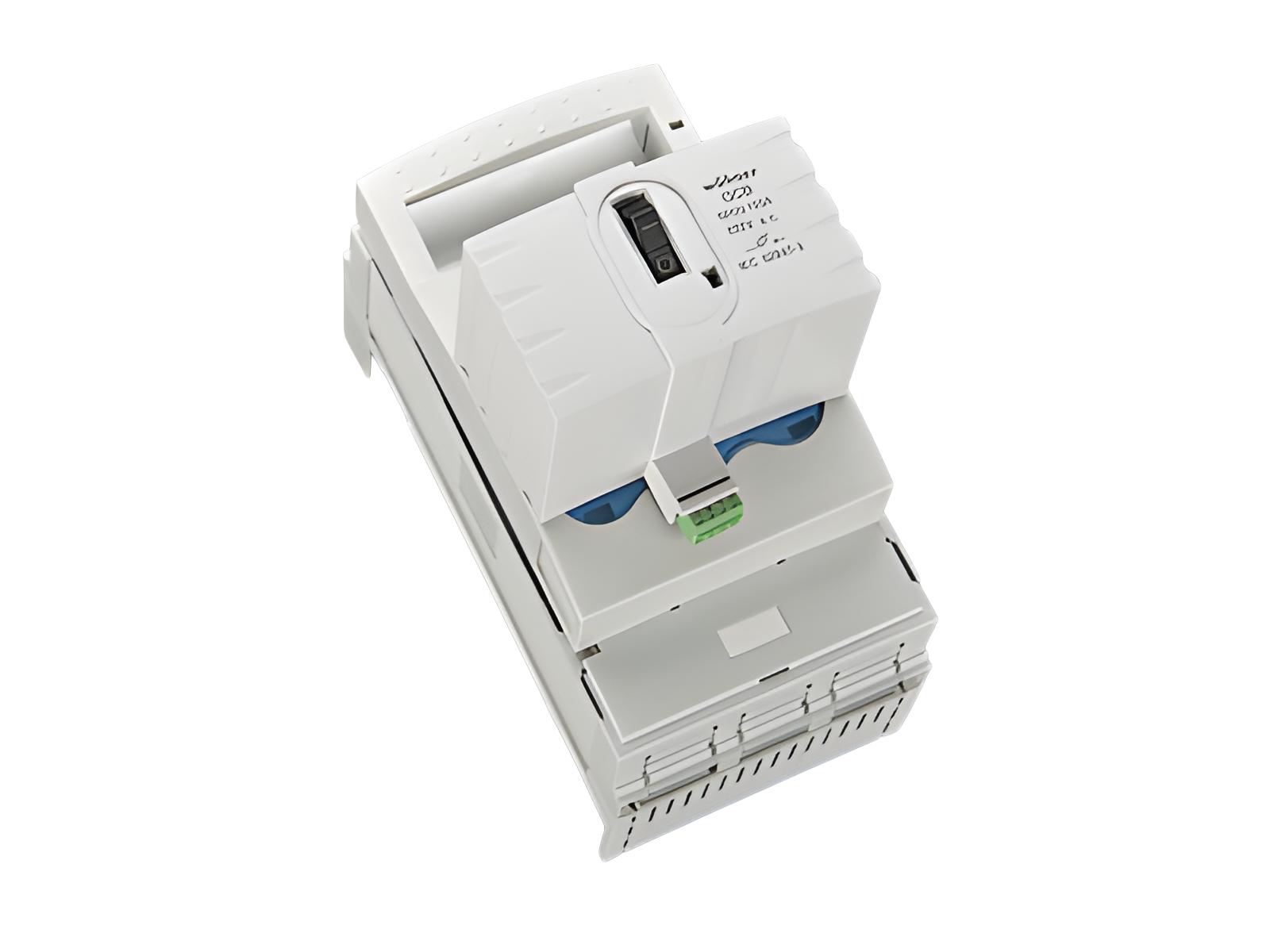

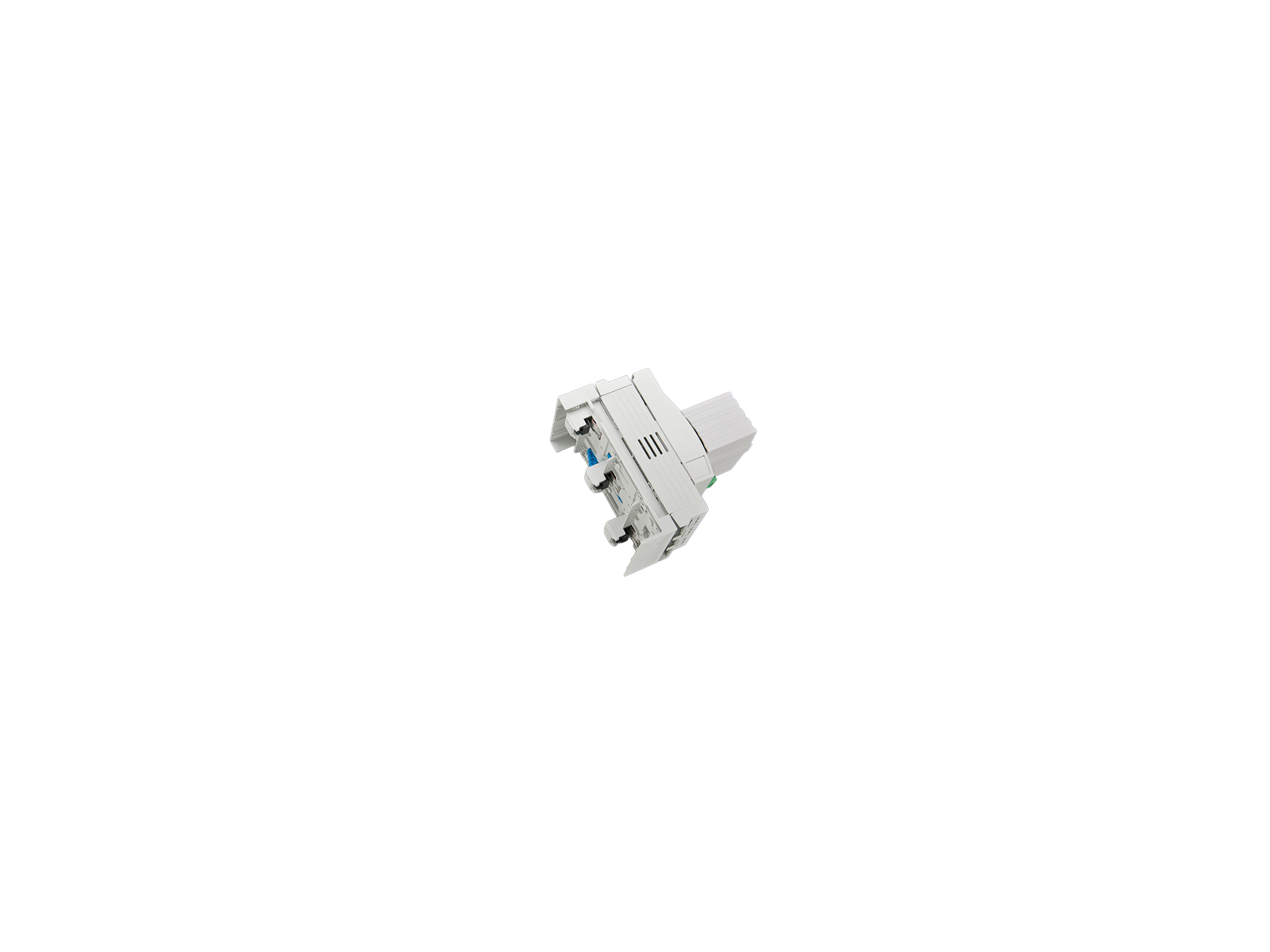

Выключатель-разъединитель с предохранителями NH типоразмер 00, 160 A, шинный монтаж (33206)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 33206 000

QUADRON®60Classic

Выключатель-разъединитель с предохранителями NH типоразмер 00, 160 A, шинный монтаж

Size NH 00

Рамная клемма

with electromechanical fuse monitoring

connection top or bottom

для шин 12, 15, 20, 25, 30 x 5, 10 и профильные шины

c CrossLink®Technology

Система

60Classic

Преимущества продукта

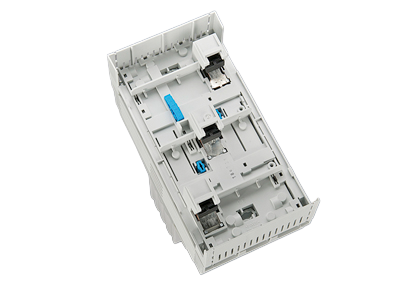

CrossLink® adapter technology
Fast and safe conversion of the connection for top or bottom; the parts under voltage remain shock protected
Simple and safe clicking into place and making contact
Safe connection through shock protection split into two
Busbar supports for flat busbars can be mounted above each other

Группа продуктов 09
Подгруппа 25
Кол-во 1
EAN 4021267332068
ECLASS 6.1 27142108
ECLASS 7.1 27142108
ETIM 4.0 EC001040
ETIM 5.0 EC001040

Сертификация

Стандарты

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 4248-1

Сертификация

IEC (CB) , UL , CCC , DNV GL

for UL feeder circuits >250V

номер типа: QCB-NH00

UL file: E230163, UL category (for USA): IZLT2 https://www.ul.com

CCC certificate: 2010010302403934

Технические данные

для предохранителей размера: NH 000, NH 00
предохранители в соответствии со стандартом: IEC / HD 60269-2
live grip lugs required: Yes
допустимая мощность рассеивания плавкой вставки: 12 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
Подробности IEC
Стандарты
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Электрические данные IEC
Номинальный ток (IEC): 160 A
номинальное напряжение (IEC) AC: 690 В
номинальное напряжение (IEC) DC: 250 В
номинальное напряжение изоляции U i AC: 800 В
номинальное напряжение изоляции U i DC: 250 В
номинальное импульсное напряжение U imp : 6 kV
Катагория применения AC: AC-22B 500V 160A
AC-22B 690V 125A
AC-23B 500V 125A
AC-23B 400V 160A
cond. short-circuit current with fuses (AC): 50 kA / 690 V
80 kA / 500 V (160 A)
одобрено с плавкими вставками рабочего класса: gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 11,3 Вт.

(The power dissipation at full load would be 17,7 Вт.)

Дополнительные данные IEC

Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.
макс. напряжение IEC AC: 725 В
макс. напряжение IEC DC: 262 В
further utilisation category DC (IEC 60947-3): DC specifications: 2 current paths (L1,L3) in series
DC-21B (220V)
DC-22B (220V/63A)
A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.
for fuse links IEC 60269-2 / DIN VDE 0636-2 size 00 up to 12W power dissipation, with grip lugs under voltage
Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage.
Bei Verwendung als Trennschalter ist die Einhaltung der Abstände nicht erforderlich.

Bei Dauerbetrieb von mehreren Geräten nebeneinander ist der Bemessungsbelastungsfaktor nach VDE 0660 Teil 500 / EN60439-1, Tabelle 1 zu beachten.
System component: degree of protection IP30 at front as per DIN EN 60529, degree of protection near terminal depends on installation
adapter module: degree of protection IP20 at front as per DIN EN 60529 (finger-safe)

Fuse monitoring:
rated operating voltage
AC 24-690V, DC 24-250V
potential-free opener and closer:
AC-15 24V/2A, (230V* 0.5A)
DC-13 24V/1A, 60V 0.15A

*pollution degree 2, surge category II
auxiliary energy not required,
for further information, see assembly manual
Подробности UL
Стандарты
UL 4248-1
for UL feeder circuits >250V
Электрические данные UL
номинальный ток (UL): 160 A
номинальное напряжение (UL) AC: 600 В
номинальная частота (UL): 50 / 60 Hz
SCCR: 100 кА
Механические данные
Ш x В x Г: 106 x 200 x 172
Вес: 180,0 kg/100
Полюсность: 3-пол.
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
фронтальная степень защиты: IP30

Busbar connector: externally tensioned contacting, convenient click mechanism, simple conversion of the combination bases from 5 to 10mm-thick busbars

Особенности клеммной техники
cage clamp connection
screw drive: S4
wire stripping: 20 мм
min. cross-section: 1,5 мм²
max. cross-section: 70 мм²
re: 1.5 - 10 mm²
rm: 16 - 70 mm²
f: 1.5 - 70 mm²
f + AE: 1.5 - 70 mm²
(f + AE may not fit with max. cross-section)
Md min.: 5,0 Nm
Md max.: 6,0 Nm
Not suitable for aluminium cables !
Клеммное окно: 12x9


2x 10 mm², 2x 16 mm² and 2x 25 mm² flexible with wire-end ferrules, identical cables placed side by side, crimping square
2x 10 - 35 mm² flexible identical cables placed side by side

Application notes

Not suitable for aluminium cables !
A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.
live grip lugs required: Yes
допустимая мощность рассеивания плавкой вставки: 12 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
for UL feeder circuits >250V
