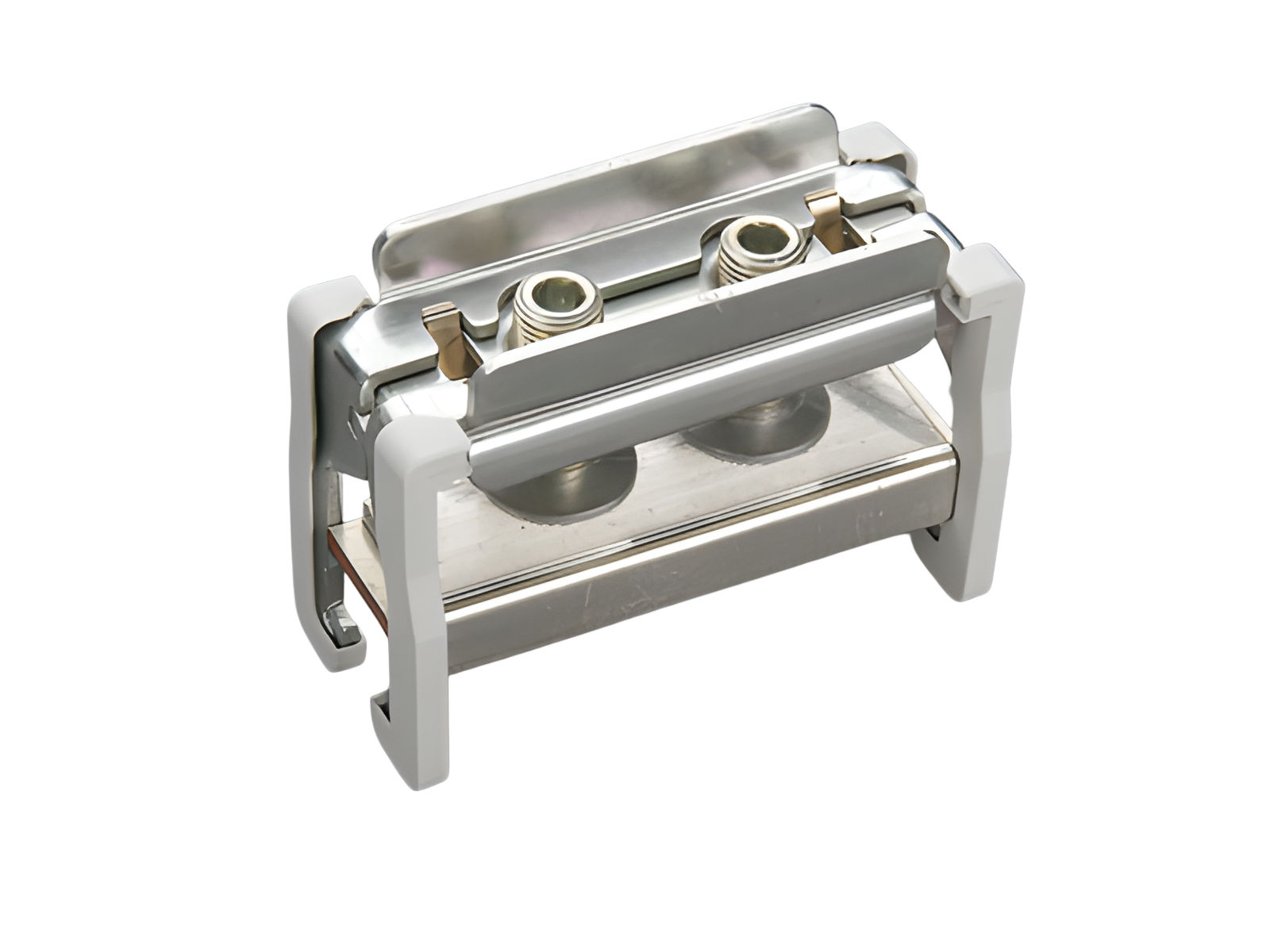

Цанговая клемма (01071)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01071000

CRITO®

Цанговая клемма

1000 - 2000 mm²

Клеммное окно 105 x 28

для шин 30 x 10 и профильные шины

Система

60Classic, centre feed unit, 100Energy

Преимущества продукта

also rigid copper busbars can be connected if they are installed without mechnical tension

Группа продуктов 07
Подгруппа 30
Кол-во 3
EAN 4021267010713
ECLASS 6.1 27141146
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

Сертификация

Стандарты

IEC 61439-1:2020

UL 508

Сертификация

UL

for UL feeder circuits >250V

номер типа: CPC100-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020
Электрические данные IEC
Номинальный ток (IEC): 1600 A
номинальное напряжение (IEC) AC: 690 В
номинальный выдерживаемый пиковый ток I pk макс.: 85.5 кА
Дополнительные данные IEC

Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.
макс. напряжение IEC AC: 1000 В
макс. напряжение IEC DC: 1500 В
Допустимая нагрузка по току при центральном вводе питания: 2 800 A
Подробности UL
Стандарты
UL 508
for UL feeder circuits >250V
Электрические данные UL
номинальный ток (UL): 1800 A
номинальное напряжение (UL) AC: 600 В
номинальная частота (UL): 50 / 60 Hz
SCCR unprotected max.: 35 кА
3 cycles (without OPD) @ 600 V AC
SCCR protected max.: 200 кА
SCCR: 65 kA with any DIVQ/7 circuit breaker 2500 A / 480 V AC/DC
65 kA with any DIVQ/7 circuit breaker 1600 A / 480 V AC/DC
200 kA with fuse Class L 1600 A
Механические данные
Ш x В x Г: 122 x 52 x 87
Вес: 84,0 kg/100
для шин: 30 x 10 и профильные шины
Особенности клеммной техники
min. cross-section: 800 мм²
max. cross-section: 2 000 мм²
Клеммное окно: 105 x 10 - 28
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !
The insulation performance of the article depends on the installation conditions.
for UL feeder circuits >250V

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| инструкциa по сборке

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Принадлежности

01136000
Комплект держателей для защитного профиля
для 3-полюсных шинных систем
Комплект, состоящий из левого и правого держателя, для профиля 01554, 01555 и 01417
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
More

01137000
Комплект держателей для защитного профиля
для 4-полюсных шинных систем
Комплект, состоящий из левого и правого держателя,для профиля 01599, 01555 и 01417
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
More

01554000
Защитный профиль, для 3-полюсных систем
Монтаж спереди, длина 1,1 м, для держателя 01136
3 x 190 x 1100
More

01555000
Защитный профиль
Сверху / снизу, длина 1,1 м, для держателей 01136 или 01137
3 x 109 x 1100
More

01599000
Защитный профиль, фронтальный, для 4-полюсных систем
Монтаж спереди, длина 1,1 м, для держателя 01137
3 x 250 x 1100
More

01417000
Защитный профиль
Сверху / снизу, перф., длина 1,1 м, для держателей 01136 или 01137
3 x 118 x 1100
More
