Держатель D0-предохранителей, панельный монтаж (31286)

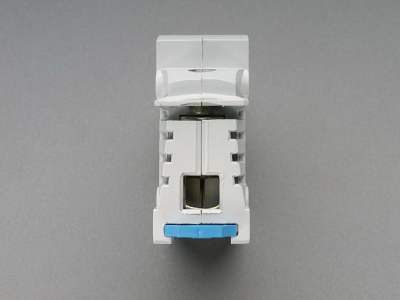

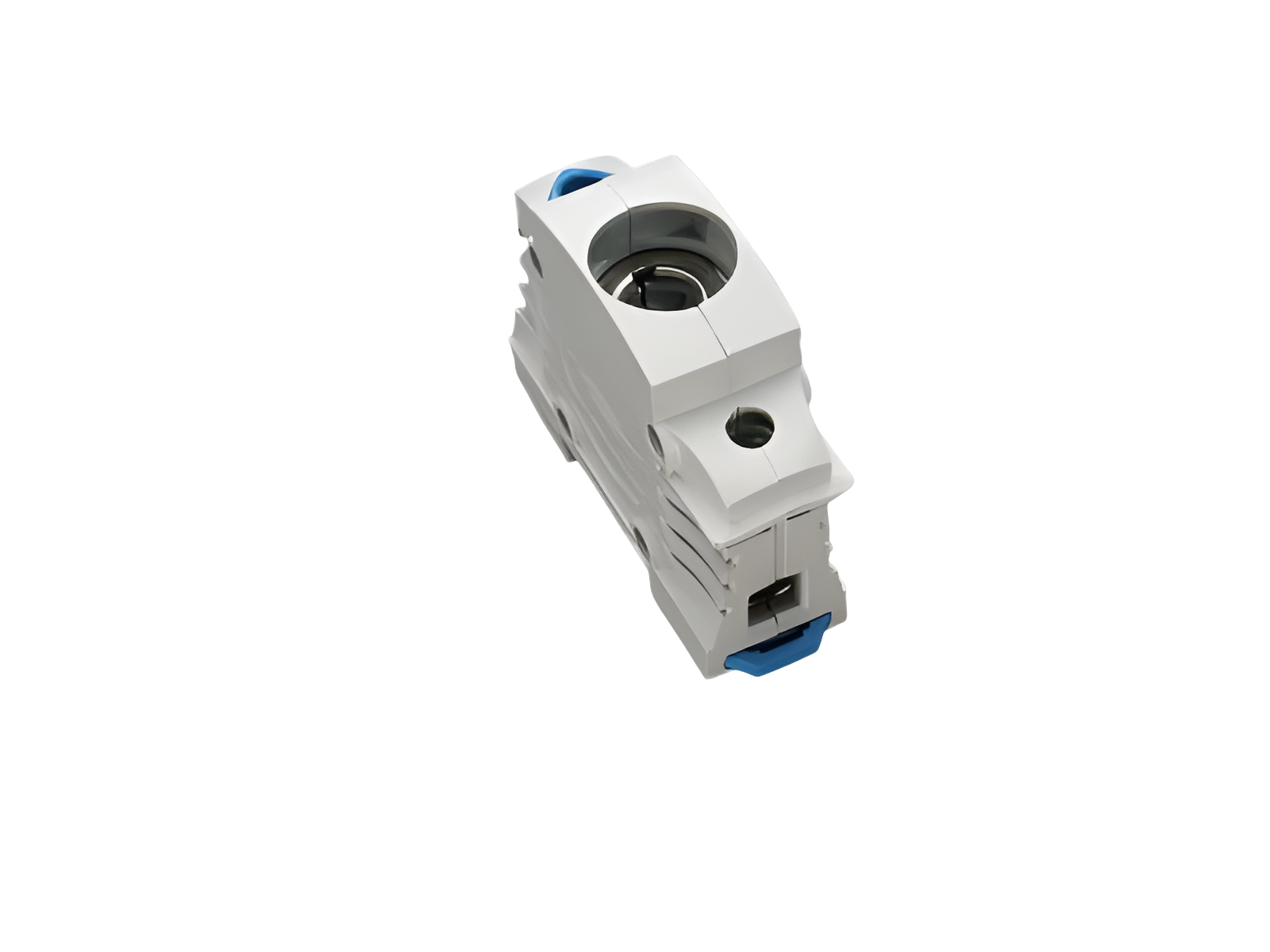

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 31286 000

TRITON®Panel

Держатель D0-предохранителей, панельный монтаж

Size D01 / E 14

E 14 / 16 A / 1P

С защитой от прикосновения в соотв. с DGUV V3

for mounting rail

Система

Panel

Преимущества продукта

large clamping range, holder for label

Группа продуктов 02
Подгруппа 03
Кол-во 9
EAN 4021267312862
ECLASS 6.1 27142120
ECLASS 7.1 27142120
ETIM 4.0 EC001644
ETIM 5.0 EC001644
ETIM 8.0 EC001644

Сертификация

Стандарты

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019

Сертификация

CCC , DNV GL

номер типа: 1413

Технические данные

для предохранителей размера: D0
предохранители в соответствии со стандартом: IEC / HD 60269-3
допустимая мощность рассеивания плавкой вставки: 2,5 W
Подробности IEC
Стандарты
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019
Электрические данные IEC
Номинальный ток (IEC): 16 A
номинальное напряжение (IEC) AC: 400 В
номинальное напряжение (IEC) DC: 250 В
номинальное импульсное напряжение U imp : 6 kV
одобрено с плавкими вставками рабочего класса: gG
устойчивость к короткому замыканию при защите предохранителями: 50 кА

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,3 Вт.

(The power dissipation at full load would be 0,4 Вт.)

Дополнительные данные IEC

Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.
макс. напряжение IEC AC: 440 В
макс. напряжение IEC DC: 262 В
max. permitted operation temperature 55
Механические данные
Ш x В x Г: 27 x 80 x 55
Вес: 12,8 kg/100
Полюсность: 1-пол.
Mounting: for mounting rail
Особенности клеммной техники
min. cross-section: 1,5 мм²
max. cross-section: 35 мм²
Not suitable for aluminium cables !


box terminal :
1,5 - 35 mm² flexible cables, directly or with wire-end ferrule,
1,5 - 10 mm² solid round cables
Md 4,0 Nm

(flexible cables of maximum cross-section may not fit when using wire-end ferrule)
Свойства материала
Material: Plastic
halogen-free: Yes

Application notes

Not suitable for aluminium cables !
The insulation performance of the article depends on the installation conditions.
допустимая мощность рассеивания плавкой вставки: 2,5 W

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Загрузки

| Основная техническая информация

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Принадлежности

connection accessories

31014 000A
Гребенчатая шина, 1-полюсная, мостиком, шаг 27 мм
80 А, длина 1 м
16 mm²
More

31024 000A
Гребенчатая шина, 1-полюсная, вилочная, шаг 27 мм
80 А, длина 1 м
16 mm²
More

31028 000A
Подсоединительная клемма, подсоединение сбоку
6 - 50 mm²
для: 31014, 31024, 31309, 31311
More

further accessories

31086 000
Суппорт лейбла
Для Triton
More

сопутствующие продукты

31288 000
TRITON®Panel
Держатель D0-предохранителей, панельный монтаж
Size D01 / E 14
E 14 / 16 A / 3P
С защитой от прикосновения в соотв. с DGUV V3
for mounting rail
More
