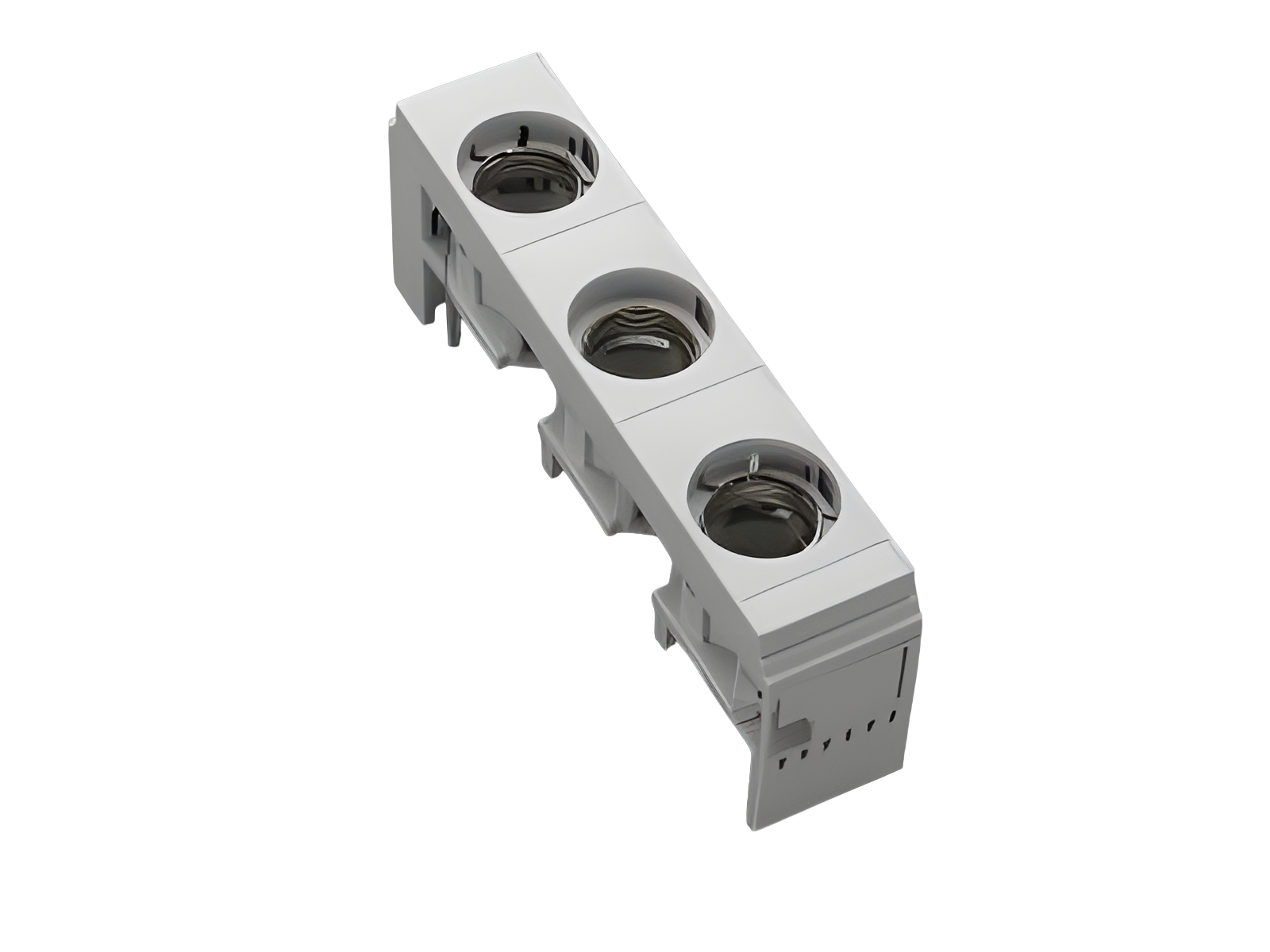

Держатель D-предохранителей, шинный монтаж, 42 мм (31950)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 31950000

CUSTO^®60Classic

Держатель D-предохранителей, шинный монтаж, 42 мм

С защитой от прикосновения, резьбовой

E 27 / 3 полюса

для шин 12, 15, 20, 25, 30 x 5, 10 и профильные шины

Система

60Classic

Группа продуктов	01
Подгруппа	09

Кол-во	8
EAN	4021267319502

ECLASS 6.1	27142103
ECLASS 7.1	27142103
ETIM 4.0	EC000094
ETIM 5.0	EC000094

Сертификация

Стандарты

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019

Сертификация

DNV GL

Технические данные

предохранители в соответствии со стандартом:	IEC / HD 60269-3
допустимая мощность рассеивания плавкой вставки:	4,5 W

Подробности IEC
Стандарты
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-3:2010 + A1:2013 + A2:2019

Электрические данные IEC
Номинальный ток (IEC):	25 A
номинальное напряжение (IEC) AC:	500 В

номинальное напряжение (IEC) DC:

500 В

номинальное импульсное напряжение U _imp:

4 kV

одобрено с плавкими вставками рабочего класса:	gG
устойчивость к короткому замыканию при защите предохранителями:	50 кА

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,8 Вт.

(The power dissipation at full load would be 1,2 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC AC:	550 В
макс. напряжение IEC DC:	525 В

Contacting of the fuse links on the busbar via silvered copper plate
Может использоваться для ответвления от шинной системы. Использование для питания шинных систем не допускается.

Механические данные
Ш x В x Г:	42 x 200 x 43
Вес:	28,7 kg/100
Полюсность:	3-пол.
для шин:	12, 15, 20, 25, 30 x 5, 10 и профильные шины

Type of fastening: Click mechanism protects against movement Contact pressure provided by screw cap Tightening torque of box terminals 3 Nm

Особенности клеммной техники
Not suitable for aluminium cables !

Application notes

There must be a clearance of at least 10 mm above the article to remove it from the busbar system.
Not suitable for aluminium cables !

допустимая мощность рассеивания плавкой вставки:	4,5 W
