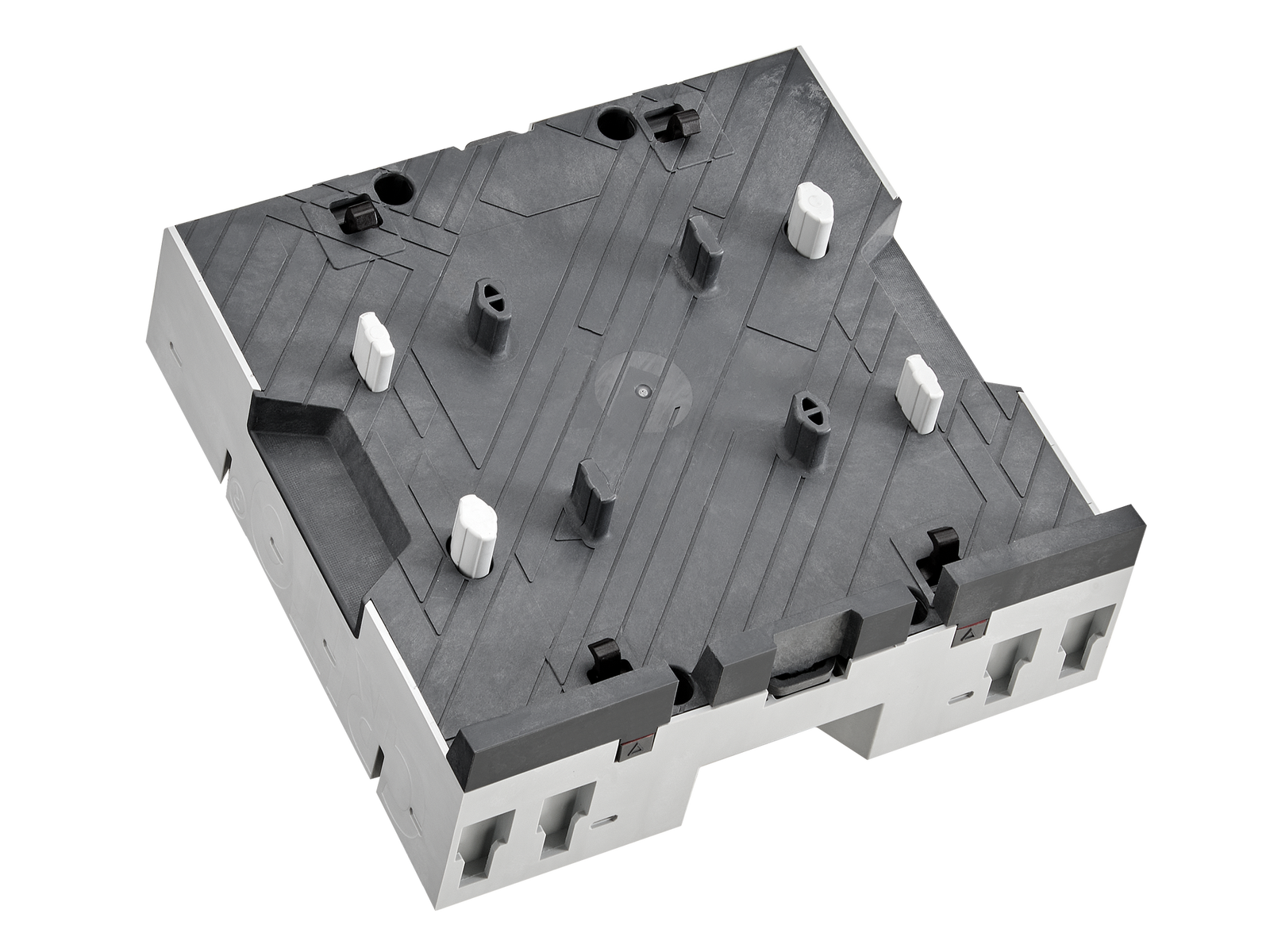

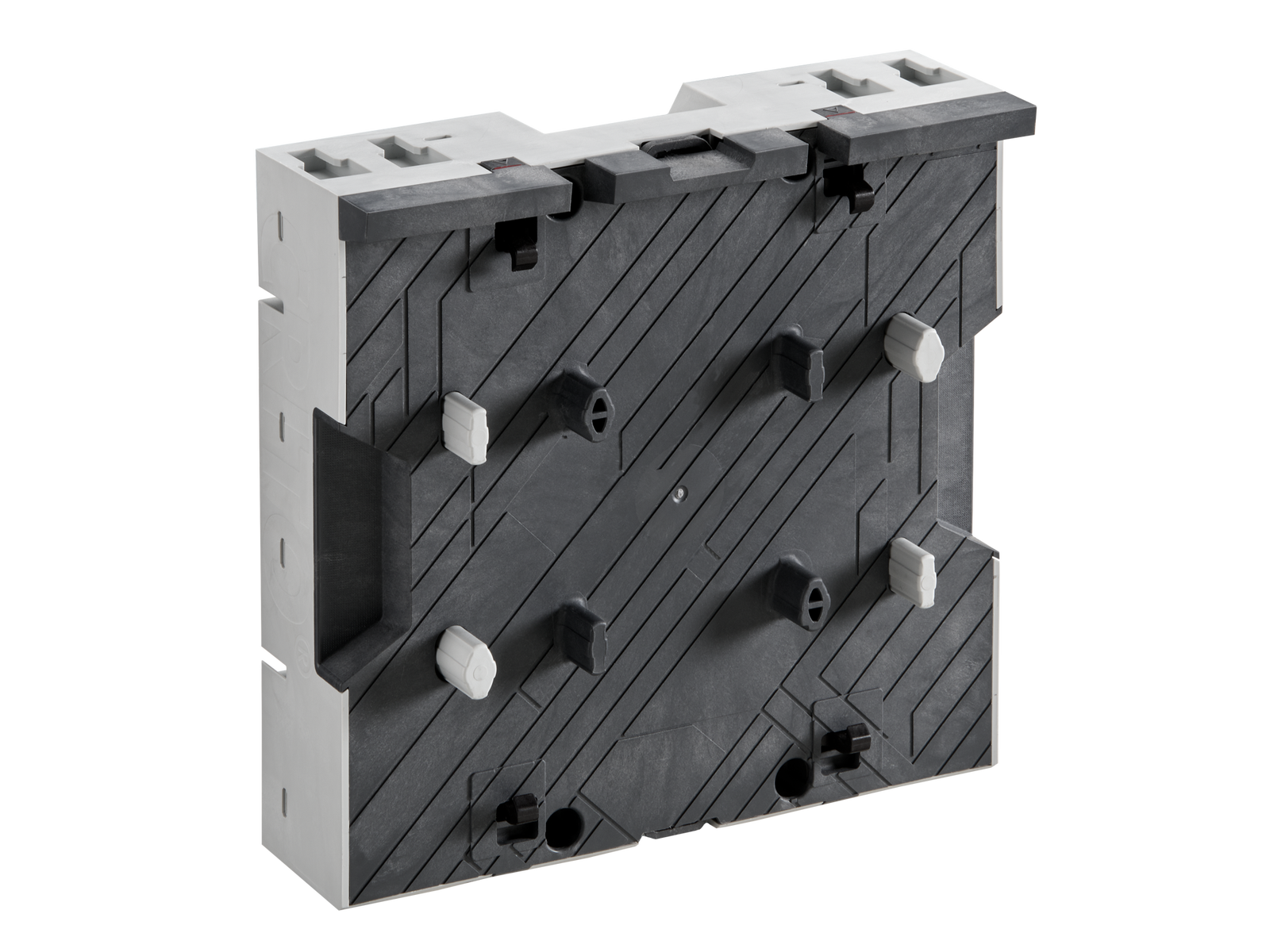

fastening module (01067)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01067000A

CRITO^®CrossBoard

fastening module

at rear feeding

no electrical connection

для CrossBoard 800 A 500 - 1100 mm

coming soon

Система

CrossBoard® 800 A

Группа продуктов	06
Подгруппа	30

Кол-во	1
EAN	4021267010676

ECLASS 6.1	27370390
ECLASS 7.1	27370390
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Сертификация

Стандарты

IEC 61439-1:2020

UL 508

Сертификация

for UL feeder circuits >250V

номер типа: CR-B-95-A0

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Электрические данные IEC
номинальное напряжение (IEC) AC:	690 В

номинальное напряжение изоляции U _i AC:	800 В
номинальное импульсное напряжение U _imp:	6 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 Вт.

(The power dissipation at full load would be 0,0 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC AC:	800 В
макс. напряжение IEC DC:	800 В

Подробности UL
Стандарты
UL 508

for UL feeder circuits >250V
suitable for field-installed conductors

Механические данные
Ш x В x Г:	200 x 200 x 65
Вес:	23,8 kg/100

Application notes



for UL feeder circuits >250V

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| CAD model 3D STP

| Описание продукта (PDF) - draft

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf) - draft

| Text for specification - standard version (*.rtf) - draft
