шинный блок 800 A (11809)

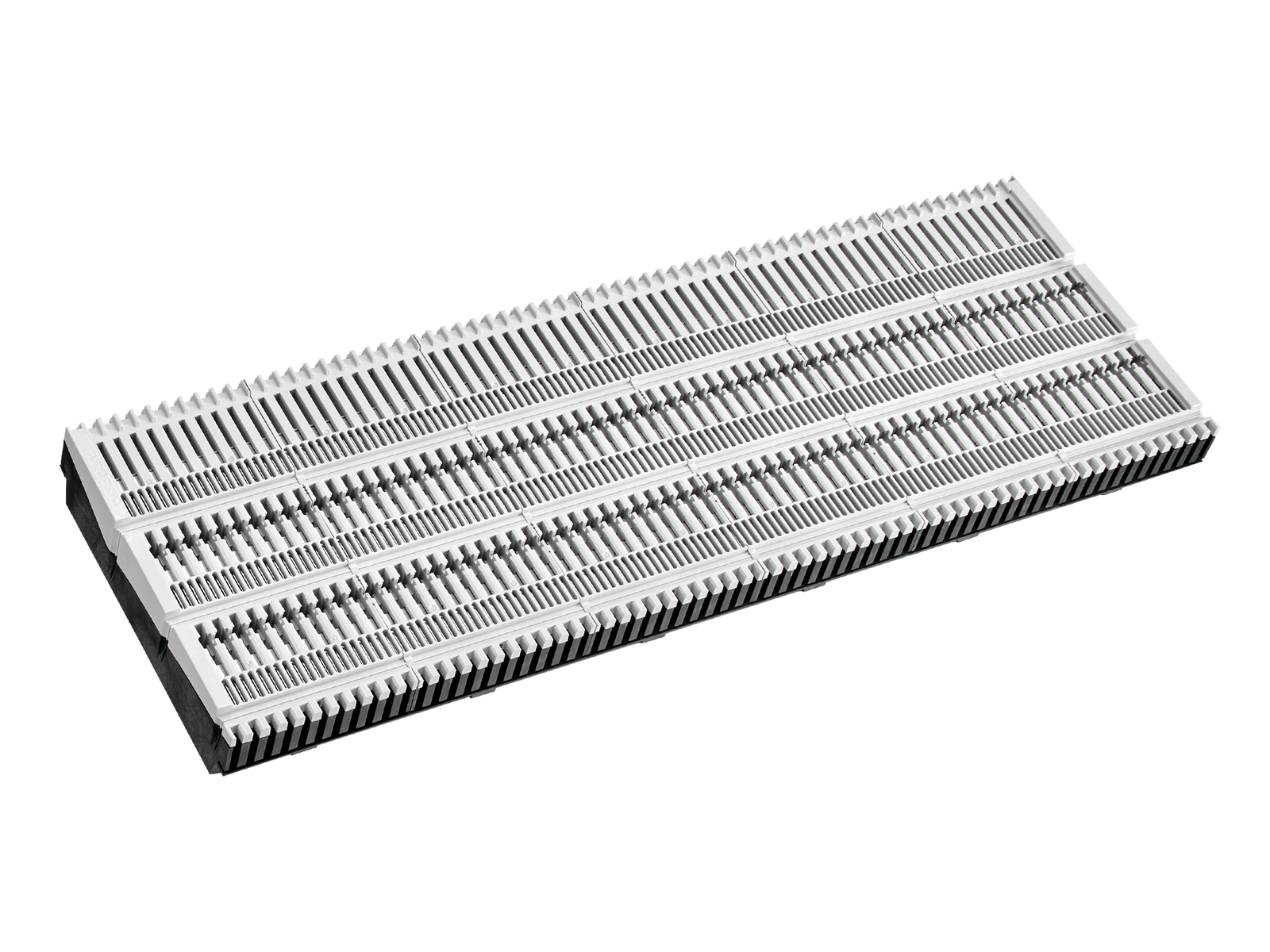

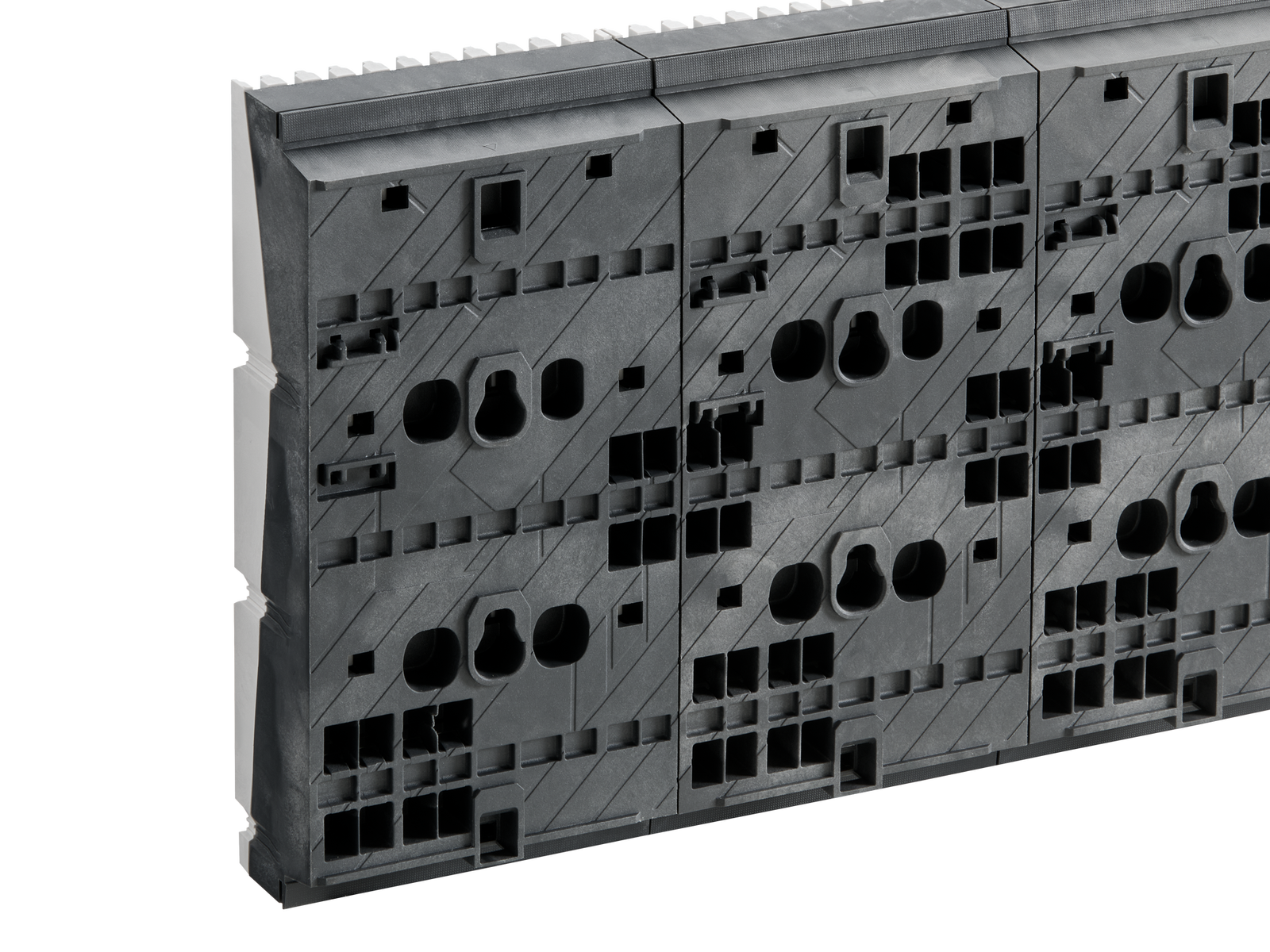

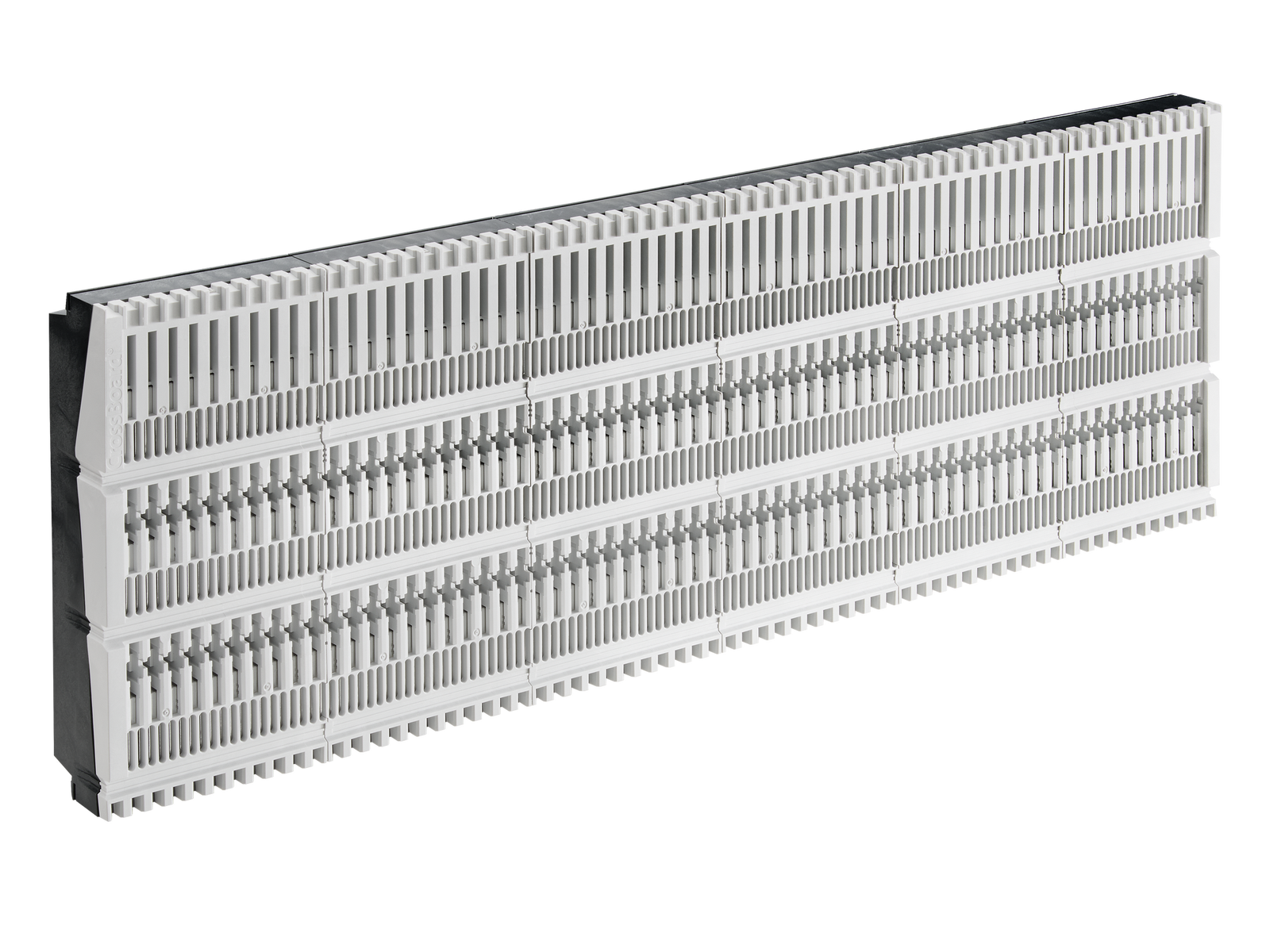

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 11809 000A

CrossBoard^®

шинный блок 800 A

for rear feeding

3-полюсный

Длина 900 мм, с защитой от прикосновения

с CrossLink® соединением

НОВЫЙ

Система

CrossBoard® 800 A

Преимущества продукта

touch-safe protected busbar system up to 800 A
rear feedable
plug and play
completely pre-assembled and immediately ready for use

Группа продуктов	06
Подгруппа	50

Кол-во	1
EAN	4021267118099

ECLASS 6.1	27400613
ECLASS 7.1	27400613
ETIM 4.0	EC001900
ETIM 5.0	EC001900

Сертификация

Стандарты

IEC 61439-1:2020

UL 508

Сертификация

IEC (CB) , UL

for UL feeder circuits >250V

номер типа: CB-800-900

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Электрические данные IEC
Номинальный ток (IEC):	800 A
номинальное напряжение (IEC) AC:	800 В

номинальное напряжение изоляции U _i AC:	1000 В
номинальное импульсное напряжение U _imp:	6 kV

номинальный выдерживаемый пиковый ток I _pk макс.:	80 кА
номинальный кратковременный выдерживаемый ток I _cw (1,0 с) макс.:	30 кА

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC DC:

1000 В

Подробности UL
Стандарты
UL 508

for UL feeder circuits >250V

Электрические данные UL
номинальный ток (UL):	800 A
номинальное напряжение (UL) AC:	600 В
номинальная частота (UL):	50 / 60 Hz
номинальное напряжение (UL) DC:	600 В

SCCR unprotected max.:	30 кА
	3 cycles (without OPD) @ 725 V AC
SCCR protected max.:	65 кА

SCCR:

65 kA with any DIVQ/7 circuit breaker 800 A / 480 V AC

Механические данные
Ш x В x Г:	900 x 200 x 45
Вес:	1188,0 kg/100
Полюсность:	3-пол.

степень защиты:

IP20

Application notes

The CrossBoard cannot be fixed directly! Firstly, at least 2 modules 01065 / 01066 / 01067 must be mounted in the correct position. The CrossBoard is then snapped onto these parts.



for UL feeder circuits >250V

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Загрузки

| Основная техническая информация

| инструкциa по сборке

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Использование

01066 000A
CRITO^®CrossBoard
Соединительный модуль 500 A
Хомут 150 мм²
3-полюсный
connection top or bottom
НОВЫЙ
More

01065 000A
CRITO^®CrossBoard
Соединительный модуль 800 A
300 mm², for rear feeding of the CrossBoard
3-полюсный
connection top or bottom
НОВЫЙ
More

https://pim.woehner.de/RU/INT/1000294023

Find your contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
