Гибридный пускатель, 3-полюсная или 1-полюсная коммутация (36154)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 36154000A

OMUS^®CrossBoard

Гибридный пускатель, 3-полюсная или 1-полюсная коммутация

электронный модуль для включения резистивных нагрузок 25,0 А, для IEC

Для резистивных нагрузок

с CrossLink® соединением

phase-out product

Система

CrossBoard® 125A / 250A, CrossBoard® 800 A

Группа продуктов	21
Подгруппа	11

Кол-во	1
EAN	4021267361549

ECLASS 6.1	27370804
ECLASS 7.1	27370804
ETIM 4.0	EC001037
ETIM 5.0	EC001037

Сертификация

Стандарты

IEC 60947-1:2007 + A1:2010 + A2:2014
IEC 60947-4-3:2014

Сертификация

IEC (CB)

номер типа: OM25-H

Технические данные

Подробности IEC
Стандарты
IEC 60947-1:2007 + A1:2010 + A2:2014 IEC 60947-4-3:2014

Электрические данные IEC
Номинальный ток (IEC):	25 A
номинальное напряжение (IEC) AC:	400 В
мин. рабочее напряжение AC:	42 В

мин. ток нагрузки:	2 A
макс. частота переключения :	1 Hz

контрольный контакт:

1 NO + 1 CO

номинальная частота (IEC):

50 Hz

номинальное напряжение изоляции U _i AC:	500 В
номинальное импульсное напряжение U _imp:	2.5 kV

cond. short-circuit current with fuses (AC):

30 kA / 400 V

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 12,8 Вт.

(The power dissipation at full load would be 20,0 Вт.)

Механические данные
Ш x В x Г:	36 x 160 x 130
Вес:	55,2 kg/100
Полюсность:	3-пол.

степень защиты:

IP20

вертикальное монтажное положение:	Yes
горизонтальное положение установки:	No

Особенности клеммной техники
screw clamp connection
min. cross-section:	1,5 мм²
max. cross-section:	6 мм²
Md min.:	0,5 Nm
Md max.:	0,8 Nm

min. cross-section UL:	AWG 16
max. cross-section UL:	AWG 8
крутящий момент (UL):	7 lb-in

Application notes

permitted degree of polution:	2

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| Инструкция по эксплуатации

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| Лист данных

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Принадлежности

31252000
Цилиндрический предохранитель 30 A
-Mersen-
600 V AC, time delay
Class CC
for control transformer applications
More

31080000A
Цилиндрический предохранитель 30 A
-Mersen-
600 V AC, time delay
Class CC
for motor load applications
НОВЫЙ
More

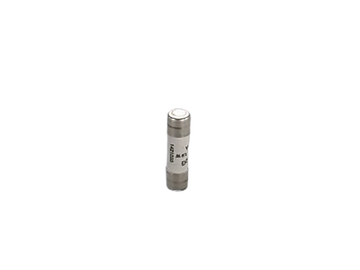

31189000
Цилиндрический предохранитель 32 A
400 V, gG
10 x 38
More

Использование

36153000A
OMUS^®60Classic
Гибридный пускатель, 3-полюсная или 1-полюсная коммутация
пускатель для резистивных нагрузок 25,0 А, для IEC
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
Для резистивных нагрузок
phase-out product
More

36158000A
OMUS^®60Classic
Гибридный пускатель, 3-полюсная или 1-полюсная коммутация
пускатель для резистивных нагрузок 20,0 А, для UL
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
Для резистивных нагрузок
phase-out product
More

36152000A
OMUS^®30Compact
Гибридный пускатель, 3-полюсная или 1-полюсная коммутация
пускатель для резистивных нагрузок 25,0 А, для IEC
для шин: 12 x 5, 10
Для резистивных нагрузок
phase-out product
More

36157000A
OMUS^®30Compact
Гибридный пускатель, 3-полюсная или 1-полюсная коммутация
пускатель для резистивных нагрузок 20,0 А, для UL
для шин: 12 x 5, 10
Для резистивных нагрузок
phase-out product
More

https://pim.woehner.de/RU/INT/1000177466

Find your contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
