Универсальная клемма (01289)

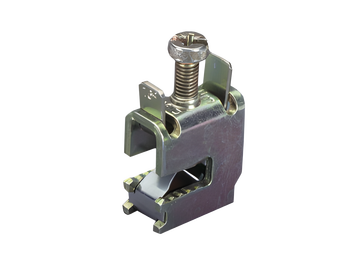

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01289 000

CRITO^®

Универсальная клемма

1.5 - 16 mm², AWG 16 - 6

для шин Плоская шина, толщина 10 мм

Система

60Classic, 30Compact 3P

Преимущества продукта

Terminal with integrated holding spring, captive clamping screw and opened terminal space.
Indication of nominal cross-section and tightening torque noted on the terminal.

Группа продуктов	07
Подгруппа	03

Кол-во	100
EAN	4021267012892

ECLASS 6.1	27141146
ECLASS 7.1	27141146
ETIM 4.0	EC000001
ETIM 5.0	EC000001

Сертификация

Стандарты

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

Сертификация

CSA , UL

номер типа: 525

UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003

Электрические данные IEC
Номинальный ток (IEC):	65 A
номинальное напряжение (IEC) AC:	800 В

номинальный выдерживаемый пиковый ток I _pk макс.:

30.6 кА

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 Вт.

(The power dissipation at full load would be 0,0 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC AC:	1000 В
макс. напряжение IEC DC:	1500 В
токовая нагрузка (IEC) макс.:	180 A

Подробности UL
Стандарты
UL 508

suitable for field-installed conductors

Электрические данные UL
номинальный ток (UL):	65 A
номинальное напряжение (UL) AC:	600 В
номинальная частота (UL):	50 / 60 Hz
for wires UL:	Cu 75°C

Механические данные
Ш x В x Г:	12 x 23 x 25
Вес:	2,3 kg/100
для шин:	Плоская шина, толщина 10 мм

Особенности клеммной техники
screw clamp connection
screw drive:	PZ2
min. cross-section:	1,5 мм²
max. cross-section:	16 мм²
re:	1.5 - 16 mm²
rm:	1.5 - 16 mm²
f:	1.5 - 16 mm²
f + AE:	1.5 - 16 mm²
(f + AE may not fit with max. cross-section)
Md min.:	3,2 Nm
Md max.:	4,8 Nm
Not suitable for aluminium cables !
Клеммное окно:	7 x 7
lam. Cu width:	5 - 7 mm
lam. Cu thickness:	3 - 7 mm
number of lam. Cu:	1

min. cross-section UL:	AWG 16
max. cross-section UL:	AWG 6
for wires UL:	Cu 75°C

Application notes

Not suitable for aluminium cables !
The insulation performance of the article depends on the installation conditions.



The suitability for feeder circuits (meeting the required feeder spacings) depends on the installation conditions.
