Защитный профиль для шин (01245)

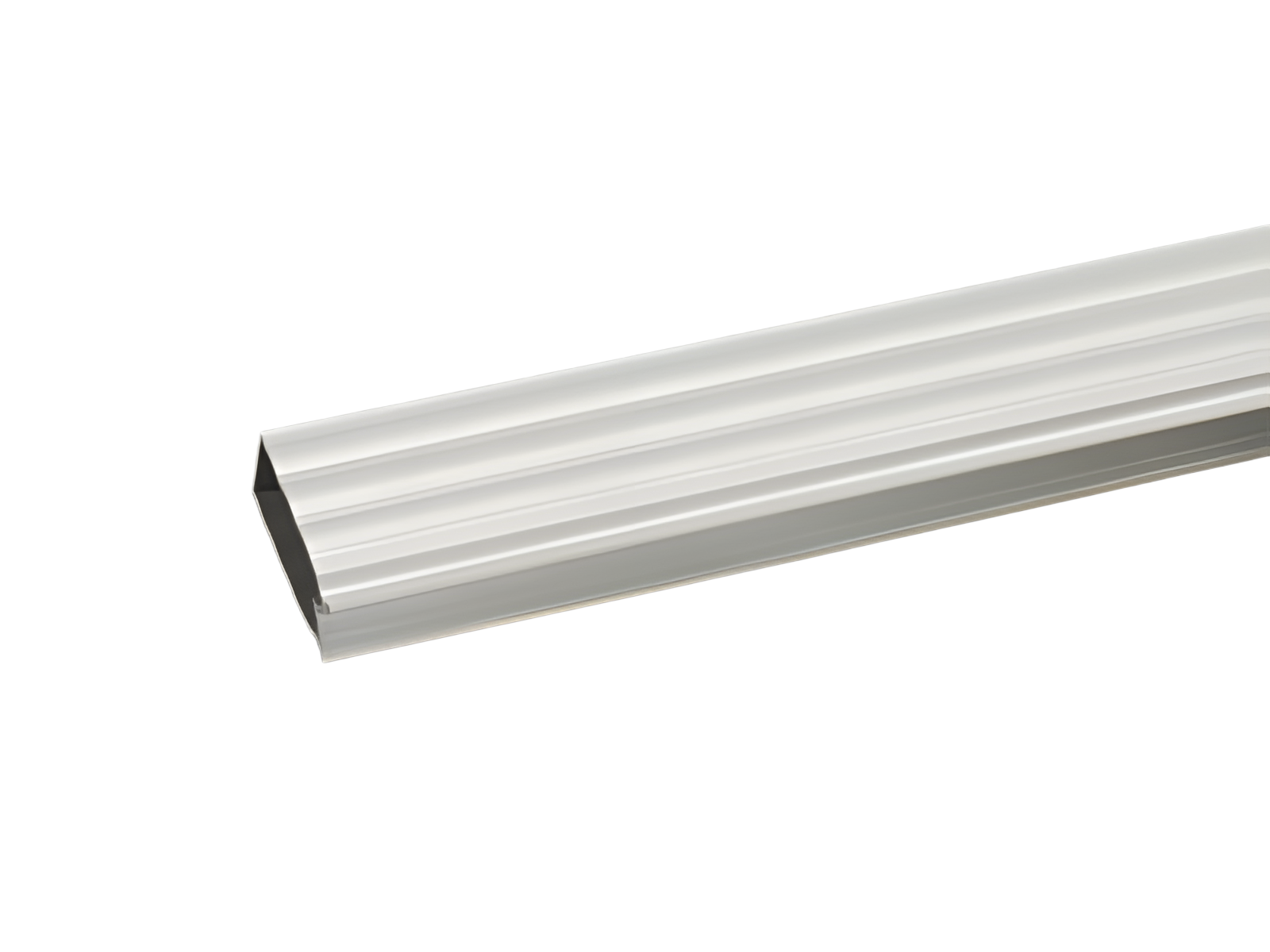

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01245 000

Защитный профиль для шин

Для шины 12 - 30 x 10, длина 1 м

Защитный профиль для шин

Система

60Classic, 185Power, 30Compact 3P, centre feed unit, 100Energy

Группа продуктов	06
Подгруппа	27

Кол-во	10
EAN	4021267012458

ECLASS 6.1	27370390
ECLASS 7.1	27142190
ETIM 4.0	EC002270
ETIM 5.0	EC002270

Сертификация

Стандарты

IEC 61439-1:2020

UL 508

Сертификация

CSA , UL

for UL feeder circuits >250V

номер типа: C30x10-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Подробности UL
Стандарты
UL 508

for UL feeder circuits >250V

Механические данные
Ш x В x Г:	1000 x 40 x 14
Вес:	10,1 kg/100

Application notes

When processing and using the plastic sections, avoid contact with oils, greases and similar chemicals.

not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit


for UL feeder circuits >250V

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Загрузки

| Основная техническая информация

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Использование

01204 000
Шина 30 x 10
material: copper Cu-ETP (No. CW004A) acc. to EN 13601 (99.9% copper), strength class R300 (300 N/mm²)
Длина 3,60 m, луженая
More

01140 000
Шина 20 x 10
material: copper Cu-ETP (No. CW004A) acc. to EN 13601 (99.9% copper), strength class R300 (300 N/mm²)
Длина 3,60 m, луженая
More

01624 000
Шина 20 x 10
material: copper Cu-ETP (No. CW004A) acc. to EN 13601 (99.9% copper), strength class R300 (300 N/mm²)
Длина 2,40 m, луженая
More

01623 000
Шина 12 x 10
material: copper Cu-ETP (No. CW004A) acc. to EN 13601 (99.9% copper), strength class R300 (300 N/mm²)
Длина 2,40 m, луженая
More

01625 000
Шина 30 x 10
material: copper Cu-ETP (No. CW004A) acc. to EN 13601 (99.9% copper), strength class R300 (300 N/mm²)
Длина 2,40 m, луженая
More

https://pim.woehner.de/RU/INT/1000044158
