Шинный адаптер 630 A (32742)

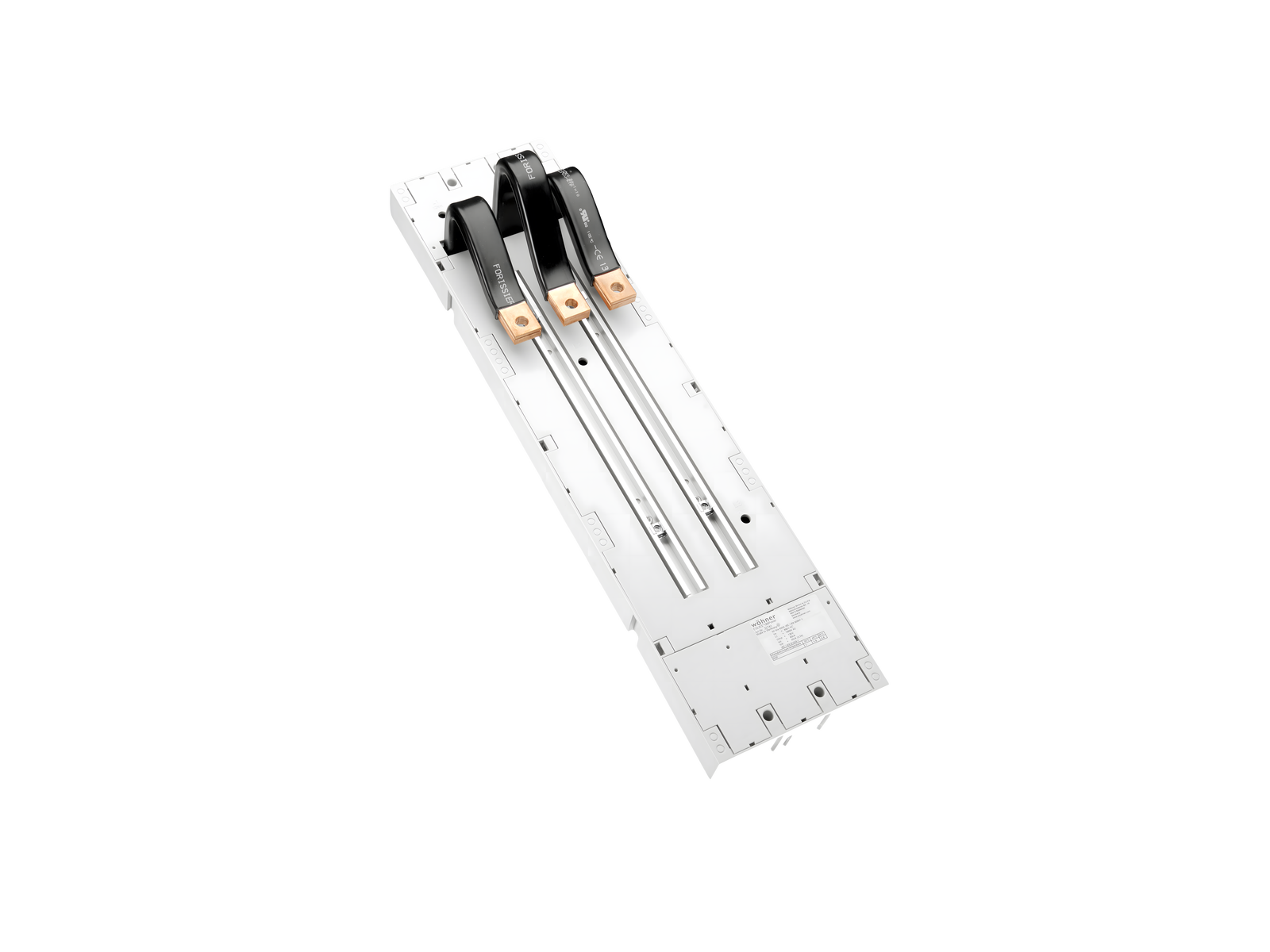

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 32742 000A

EQUES®185Power

Шинный адаптер 630 A

Универсальная версия до 630 A, межфазное расстояние 43-46 мм

Подсоединение сверху, зажим хомутом

для шин 30, 40, 60, 80, 100, 120 x 10

Система

185Power

Преимущества продукта

Device can be mounted covering the busbar support (in systems with and without CrossLink® touch-safe protection cover)

Группа продуктов 05
Подгруппа 48
Кол-во 1
EAN 4021267327422
ECLASS 6.1 27370304
ECLASS 7.1 27370304
ETIM 4.0 EC001531
ETIM 5.0 EC001531

Сертификация

Стандарты

IEC 61439-1:2020

UL 508

Сертификация

UL

for UL feeder circuits >250V

номер типа: EQ185-A630-C

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020
Электрические данные IEC
Номинальный ток (IEC): 630 A
номинальное напряжение (IEC) AC: 690 В
номинальное напряжение изоляции U i AC: 1000 В
номинальное импульсное напряжение U imp : 12 kV
номинальный выдерживаемый пиковый ток I pk макс.: 63 кА
номинальный кратковременный выдерживаемый ток I cw (1,0 с) макс.: 30 кА

the following required reductions have been determined by tests:
with MCCB ABB Tmax T5, XT5
with MCCB Allen-Bradley 140G-K
with MCCB Eaton NZM3
with MCCB Schneider Electric NSX630
with MCCB Schrack MC3
with MCCB Siemens 3VA14, 3VM64
with MCCB Siemens 3VA23, 3VA24
with MCCB Siemens 3VA64

Power dissipation of the adapter:
at 500A => 58W
at 530A => 65W
at 565A => 73W
Подробности UL
Стандарты
UL 508
for UL feeder circuits >250V
Электрические данные UL
номинальный ток (UL): 630 A
номинальное напряжение (UL) AC: 1000 В
номинальная частота (UL): 50 / 60 Hz
номинальное напряжение (UL) DC: 1000 В
SCCR unprotected max.: 22 кА
3 cycles (without OPD) @ 600 V AC
SCCR: 65 kA with any DIVQ/7 circuit breaker 600 A / 600 V AC
Механические данные
Ш x В x Г: 150 x 585 x 47
Вес: 640,0 kg/100
Полюсность: 3-пол.
для шин: 30, 40, 60, 80, 100, 120 x 10
трансформатор тока может быть установлен в устройство: ja

Application notes

ready for current transformer

the short-circuit capacity of the combination of adapter and MCCB depends on the MCCB

for UL feeder circuits >250V

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Загрузки

| Основная техническая информация

| инструкциa по сборке

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)
