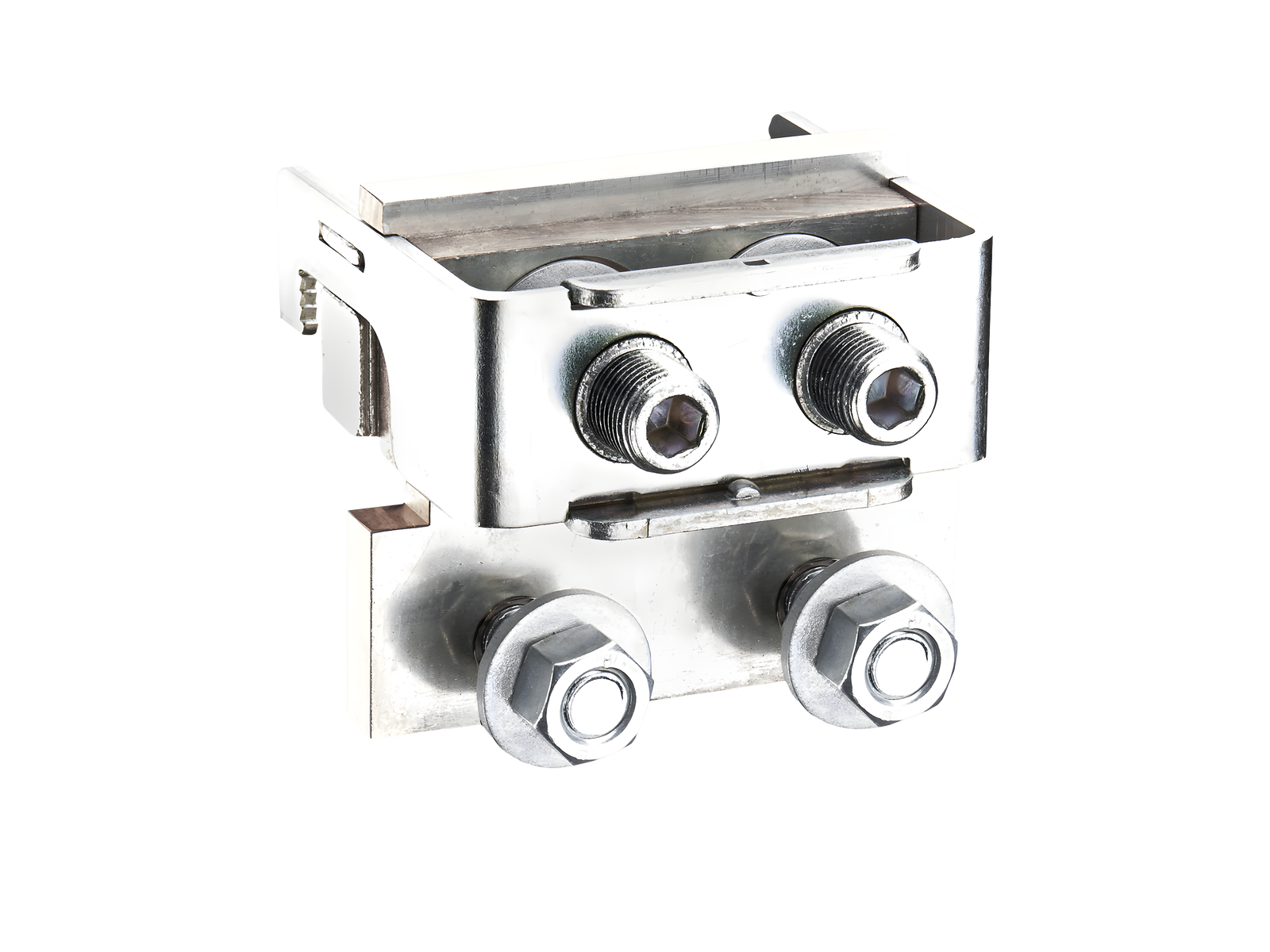

Соединительный модуль (01443)

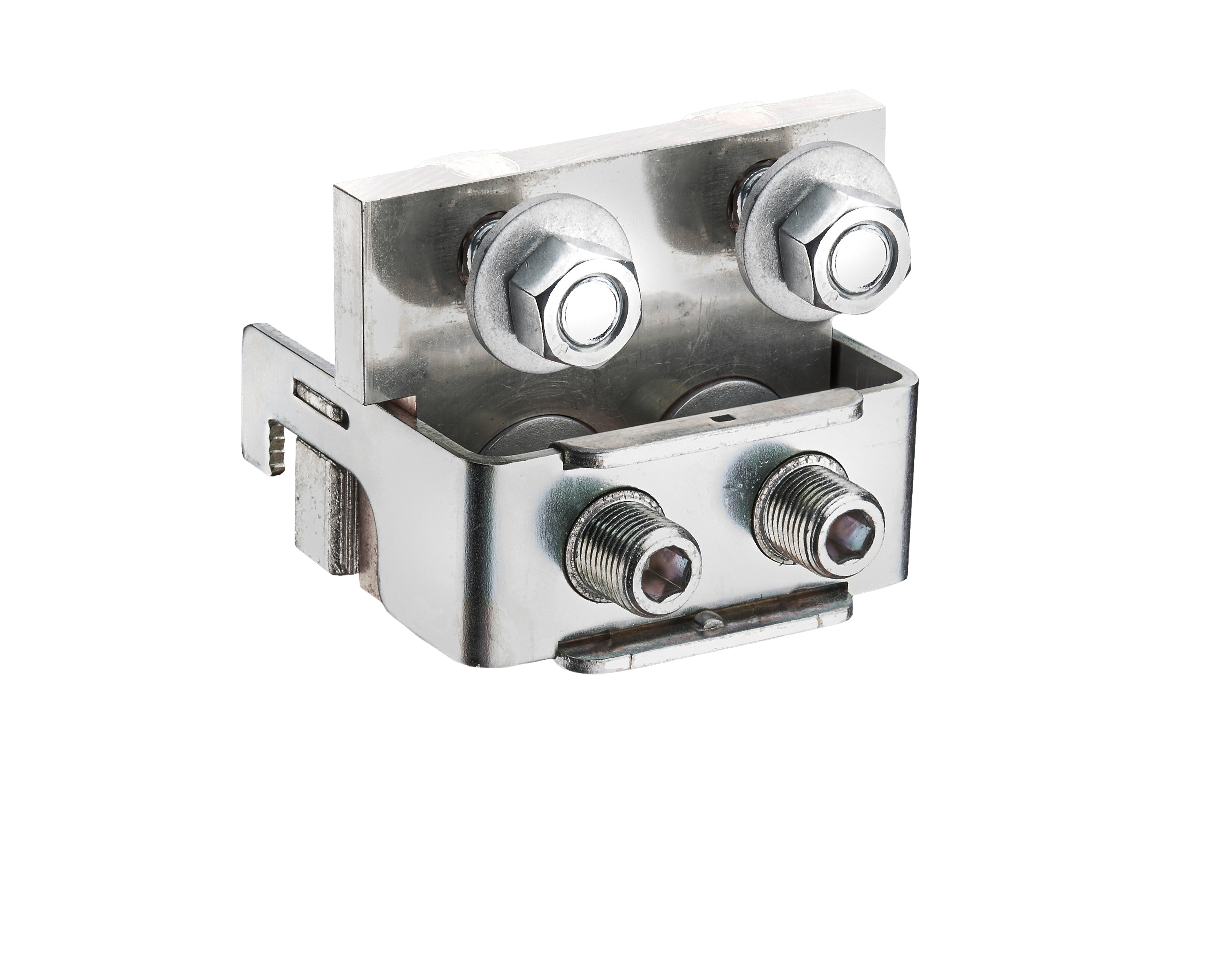

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01443000A

CRITO^®185Power

Соединительный модуль

Для 4 кабельных наконечников М12

Без крышки

connection top or bottom

для шин 30, 40, 60, 80, 100, 120 x 10

Система

185Power

Группа продуктов	07
Подгруппа	54

Кол-во	1
EAN	4021267014438

ECLASS 6.1	27141146
ECLASS 7.1	27141146
ETIM 4.0	EC000001
ETIM 5.0	EC000001

Сертификация

Стандарты

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

Сертификация

for UL feeder circuits >250V

номер типа: CR185-A2x12

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003

Электрические данные IEC
Номинальный ток (IEC):	1600 A
номинальное напряжение (IEC) AC:	690 В

номинальный выдерживаемый пиковый ток I _pk макс.:	83.7 кА
номинальный кратковременный выдерживаемый ток I _cw (1,0 с) макс.:	40.2 кА

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC AC:	1000 В
макс. напряжение IEC DC:	1500 В

Подробности UL
Стандарты
UL 508

for UL feeder circuits >250V

Электрические данные UL
номинальный ток (UL):	1520 A
номинальное напряжение (UL) AC:	1000 В
номинальная частота (UL):	50 / 60 Hz

SCCR unprotected max.:	50 кА
	3 cycles (without OPD) @ 1000 V AC

Механические данные
Ш x В x Г:	98 x 88 x 95
Вес:	165,0 kg/100
Полюсность:	1-пол.
для шин:	30, 40, 60, 80, 100, 120 x 10

for 2 to 4 cable lugs M12 (max. 48 wide)

Особенности клеммной техники
screw connection
M12

Application notes

The insulation performance of the article depends on the installation conditions.


for UL feeder circuits >250V

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| инструкциa по сборке

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Принадлежности

01437000A
Крышка, с задней защитой от прикосновения
Для соединительных модулей 185Power
Для использования с CrossLink®185 защитой от прикосновения
More
