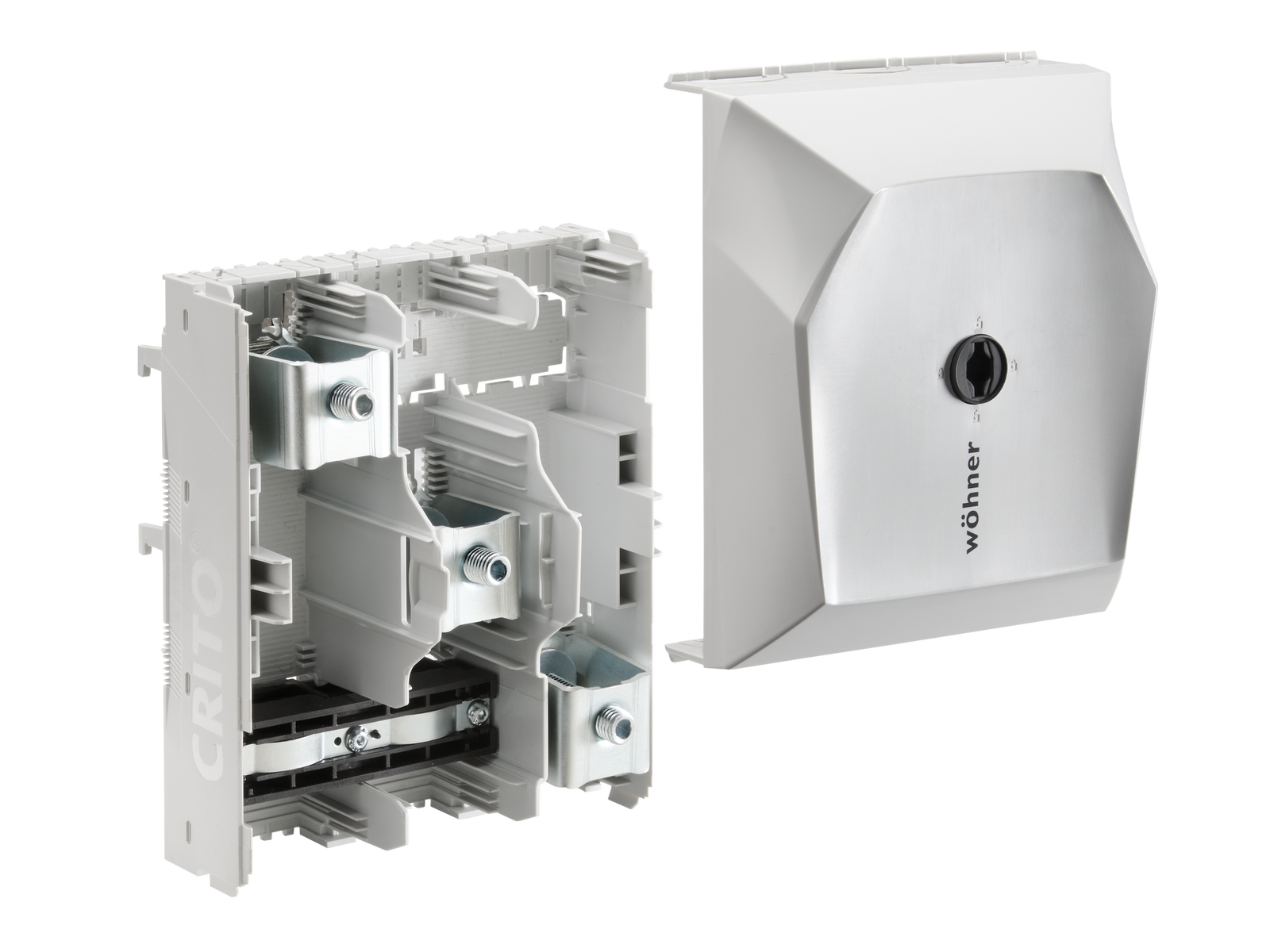

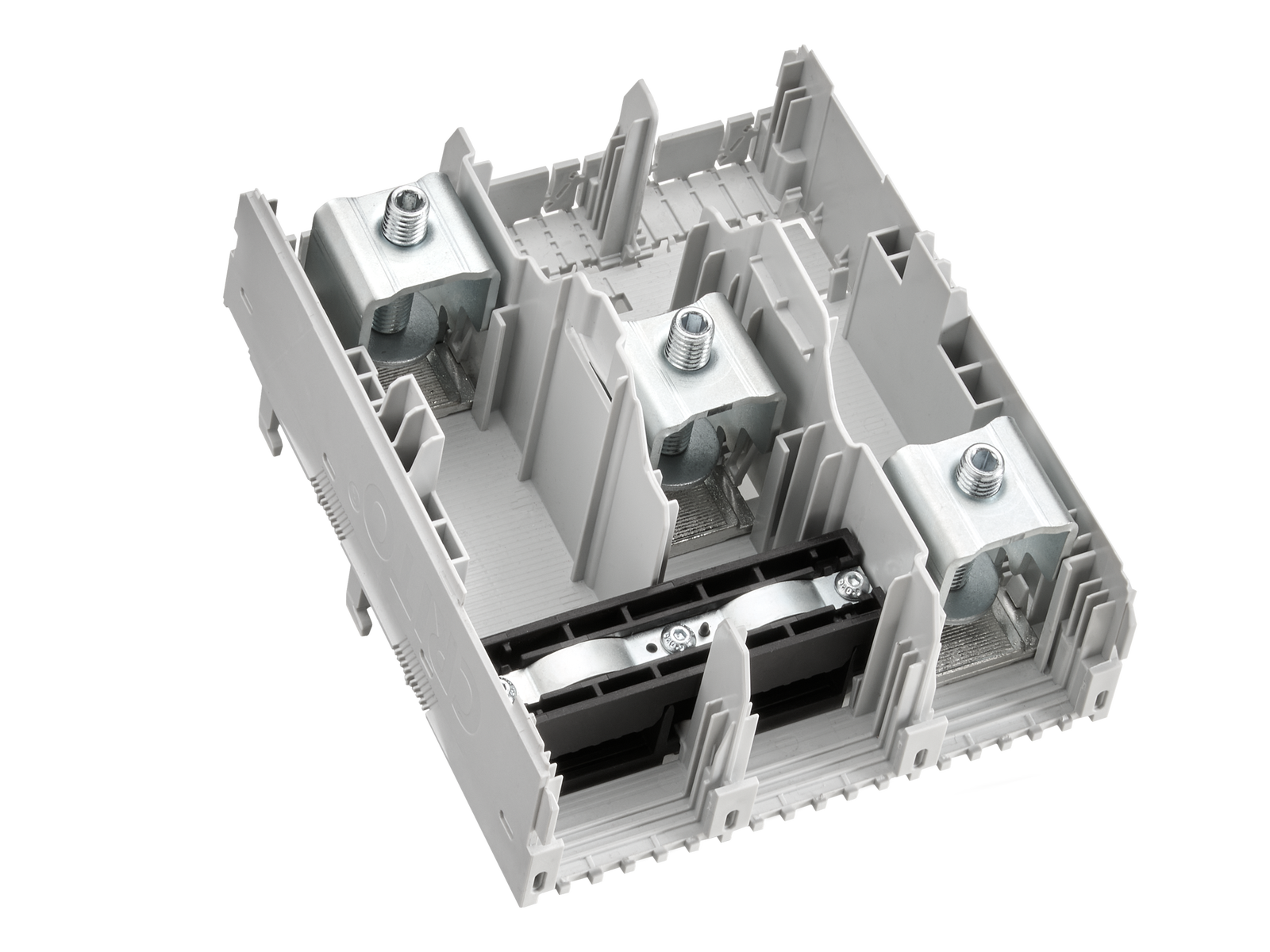

Подсоединительная клеммная платформа, 3-полюсная (01014)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01014000A

CRITO^®CrossBoard

Подсоединительная клеммная платформа, 3-полюсная

lam. Cu. 20 - 32 x 3 - 15

coming soon

Система

CrossBoard® 800 A

Преимущества продукта

also rigid copper busbars can be connected if they are installed without mechnical tension

Группа продуктов	07
Подгруппа	51

Кол-во	1
EAN	4021267010140

ECLASS 6.1	27141146
ECLASS 7.1	27141146
ETIM 4.0	EC000001
ETIM 5.0	EC000001

Сертификация

Стандарты

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003

Электрические данные IEC
Номинальный ток (IEC):	630 A
номинальное напряжение (IEC) AC:	690 В

номинальный выдерживаемый пиковый ток I _pk макс.:

80 кА

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC AC:	1000 В
макс. напряжение IEC DC:	1500 В
токовая нагрузка (IEC) макс.:	630 A

Механические данные
Ш x В x Г:	173 x 200 x 118
Вес:	144,7 kg/100
Полюсность:	3-пол.

Особенности клеммной техники
screw clamp connection
Md min.:	24,0 Nm
Md max.:	36,0 Nm
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !
The insulation performance of the article depends on the installation conditions.

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| Описание продукта (PDF) - draft

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf) - draft

| Text for specification - standard version (*.rtf) - draft
