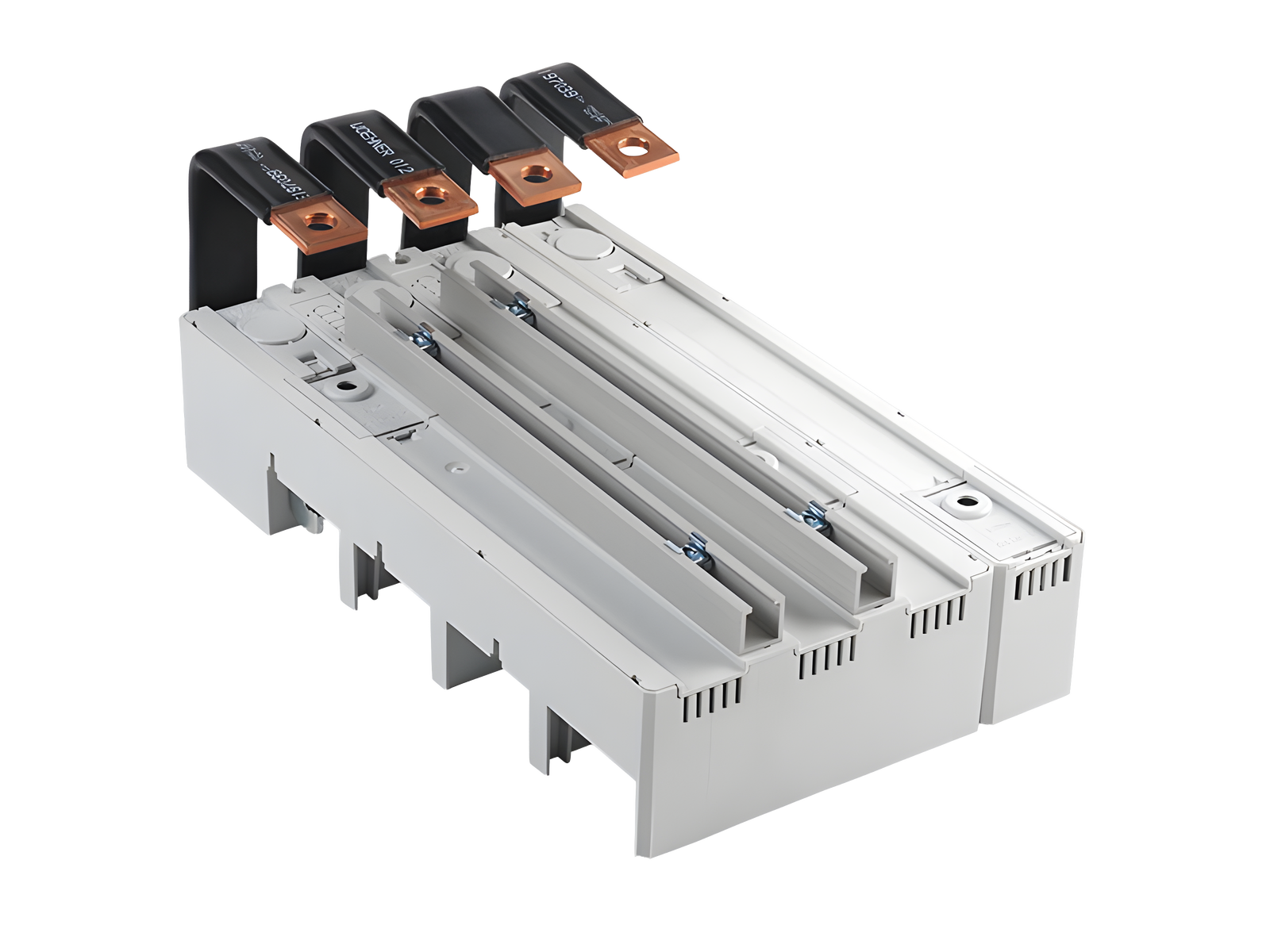

busbar adapter 400 A, 4-pole (32107)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 32107 000AC

EQUES^®60Classic

busbar adapter 400 A, 4-pole

with laminated copper (top)

184 x 300

phase distance 44 - 48 mm

N on left side

подсоединение сверху

для Schneider Electric NSX 400

для шин 12, 15, 20, 25, 30 x 5, 10 и профильные шины

coming soon

Система

60Classic

Группа продуктов	05
Подгруппа	42

Кол-во	1
EAN	4021267321079

ECLASS 6.1	27370304
ECLASS 7.1	27370304
ETIM 4.0	EC001531
ETIM 5.0	EC001531

Сертификация

Стандарты

IEC 61439-1:2020

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Электрические данные IEC
Номинальный ток (IEC):	400 A
номинальное напряжение (IEC) AC:	690 В

номинальное напряжение изоляции U _i AC:	1000 В
номинальное импульсное напряжение U _imp:	8 kV

номинальный выдерживаемый пиковый ток I _pk макс.:

44 кА

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC DC:

800 В

Механические данные
Ш x В x Г:	184 x 300 x 45
Вес:	305,0 kg/100
Полюсность:	3-пол. + N
для шин:	12, 15, 20, 25, 30 x 5, 10 и профильные шины

Application notes


the short-circuit capacity of the combination of adapter and MCCB depends on the MCCB

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Загрузки

| Основная техническая информация

| инструкциa по сборке

| декларация соответствия ЕС

| Описание продукта (PDF) - draft

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf) - draft

| Text for specification - standard version (*.rtf) - draft
