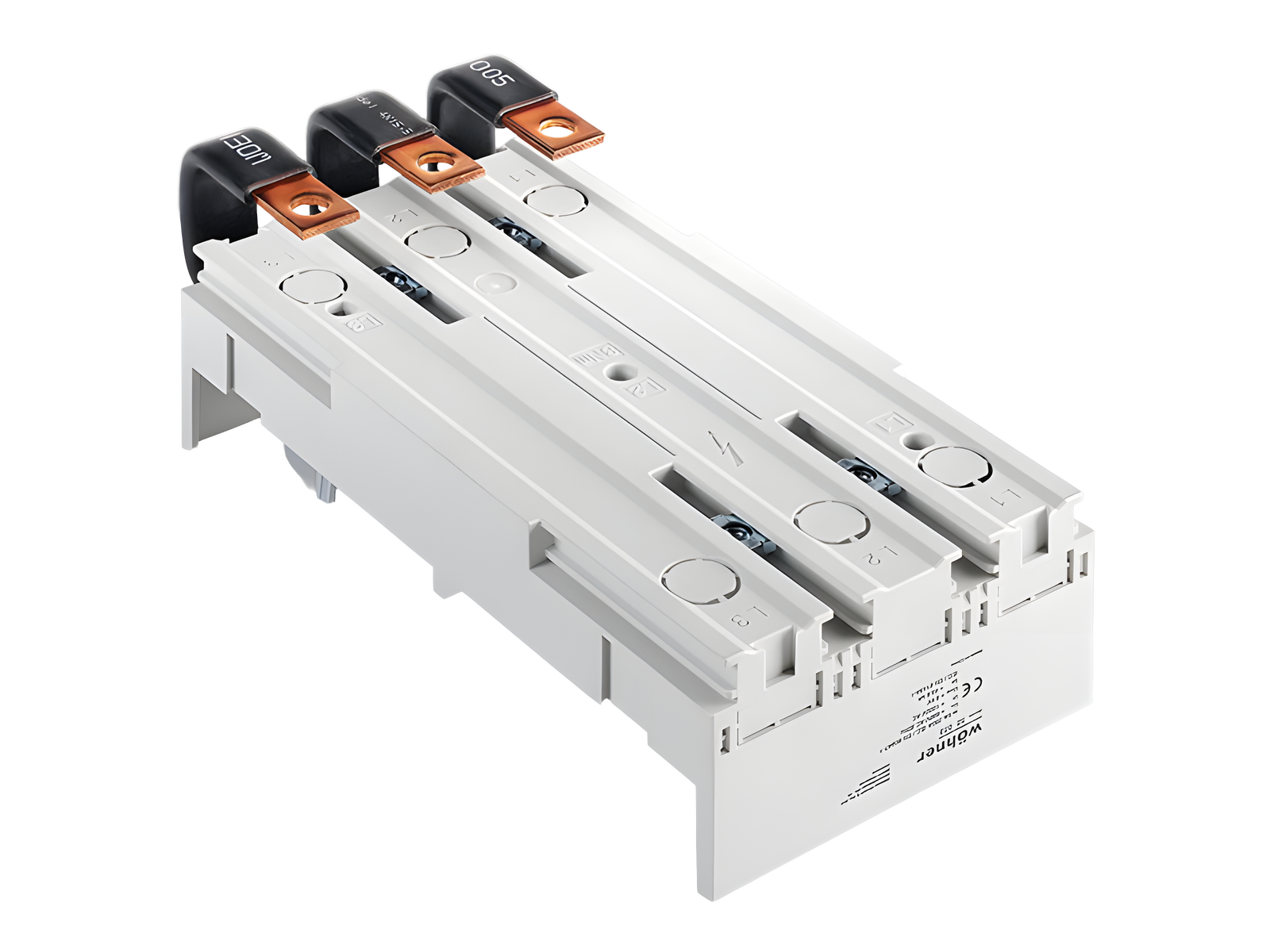

busbar adapter 250 A, 3-pole

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 32071 000AC

EQUES 60Classic

busbar adapter 250 A, 3-pole

with laminated copper (bottom), with UL approval

105 x 200

phase distance 35 mm

подсоединение снизу

для ABB T3, T4, XT3, XT4 / Eaton NZM2 / Schneider Electric NSX 250 / Siemens 3VA12, 3VA20, 3VA21, 3VA22

для шин 12, 15, 20, 25, 30 x 5, 10 и профильные шины

Система

60Classic

Группа продуктов	05
Подгруппа	36

Кол-во	1
EAN	4021267320713

ECLASS 14.0	27370304
ETIM 5.0	EC001531
ETIM 8.0	EC001531
ETIM 10.0	EC001531

Сертификация

Стандарты

IEC 61439-1:2020

Сертификация

for UL feeder circuits >250V

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Электрические данные IEC
Номинальный ток (IEC):	250 A
номинальное напряжение (IEC) AC:	690 В

номинальное напряжение изоляции U _i AC:	800 В
номинальное импульсное напряжение U _imp:	6 kV

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

min. permitted operation temperature

-40°C

for UL feeder circuits >250V

Электрические данные UL
номинальный ток (UL):	250 A
номинальное напряжение (UL) AC:	600 В
номинальная частота (UL):	50 / 60 Hz

Механические данные
Ш x В x Г:	105 x 200 x 35
Вес:	164,0 kg/100
Полюсность:	3-пол.
для шин:	12, 15, 20, 25, 30 x 5, 10 и профильные шины

Свойства материала
halogen-free:	Yes

Application notes

There must be a clearance of at least 10 mm above the article to remove it from the busbar system.
Movable fastening rails with M4 slide nuts for safe mounting of the switching devices.

the short-circuit capacity of the combination of adapter and MCCB depends on the MCCB


for UL feeder circuits >250V
