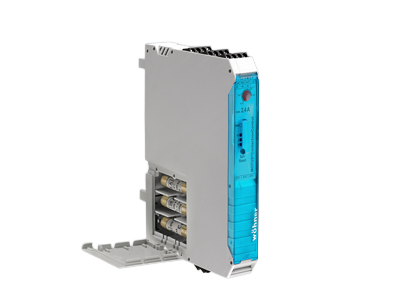

На фотографии может быть изображена аналогичная статья.
Арт.: 36110000A
MOTUS®CrossBoard
Гибридный пускатель двигателя, 3-полюсный
электронный модуль 0,18 - 2,4 А прямой и реверсивный пускатель / для резистивных нагрузок 0,18 - 2,4 А
с CrossLink® соединением
Система
CrossBoard® 125A / 250A, CrossBoard® 800 A
| Группа продуктов | 21 |
| Подгруппа | 01 |
| Кол-во | 1 |
| EAN | 4021267361105 |
| ECLASS 6.1 | 27370804 |
| ECLASS 7.1 | 27370804 |
| ETIM 4.0 | EC001037 |
| ETIM 5.0 | EC001037 |
Стандарты
EN 60947-1:2015
EN 60947-4-2:2012
EN 61439-1:2012
EN 50581:2012
EN ISO 13849-1:2015
UL 60947-1
Сертификация
UL , CCC , Atex
for UL feeder circuits >250V
номер типа: 36110.1
UL file: E360470, UL category (for USA): NLDX https://www.ul.com
UL file: E360470, UL category (for Canada): NLDX7 https://www.ul.com
CCC certificate: 2019010304252617
Type-Examination Certificate: PTB13AT3001
| Подробности IEC | |
| Стандарты | |
|
EN 60947-1:2015 EN 60947-4-2:2012 EN 61439-1:2012 EN 50581:2012 EN ISO 13849-1:2015 |
| Электрические данные IEC | |
| Номинальный ток (IEC): | 2.4 A |
| номинальное напряжение (IEC) AC: | 500 В |
| мин. рабочее напряжение AC: | 42 В |
| trigger characteristic: | Class 10A |
| установка номинального тока: | Yes |
| мин. ток нагрузки: | 0.18 A |
| макс. частота переключения : | 2 Hz |
| циклы переключения: | 30.000.000 |
| уровень безопасности: | SIL3 |
| контрольный контакт: | 1 CO |
| номинальная частота (IEC): | 50 / 60 Hz |
| номинальное напряжение изоляции U i AC: | 500 В |
| номинальное импульсное напряжение U imp : | 6 kV |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 3,5 Вт.
(The power dissipation at full load would be 5,5 Вт.)
| Подробности UL | |
| Стандарты | |
| UL 60947-1 |
| for UL feeder circuits >250V |
| Электрические данные UL | |
| номинальный ток (UL): | 2 A |
| номинальное напряжение (UL) AC: | 500 В |
| мин. рабочее напряжение AC: | 42 В |
| номинальная частота (UL): | 50 / 60 Hz |
| SCCR unprotected max.: | 5 кА |
| 3 cycles (without OPD) @ 600 V AC | |
| SCCR protected max.: | 100 кА |
| SCCR: | 100 kA with JDDZ fuse Class J 175 A / 600 V AC |
| Механические данные | |
| Ш x В x Г: | 22.5 x 160 x 120 |
| Вес: | 50,7 kg/100 |
| Полюсность: | 3-пол. |
| степень защиты: | IP20 |
| вертикальное монтажное положение: | Yes |
| горизонтальное положение установки: | No |
| Особенности клеммной техники | |
| screw clamp connection | |
| screw drive: | 0,8x4 |
| wire stripping: | 8 мм |
| min. cross-section: | 0,2 мм² |
| max. cross-section: | 2,5 мм² |
| Md min.: | 0,5 Nm |
| Md max.: | 0,6 Nm |
| min. cross-section UL: | AWG 24 |
| max. cross-section UL: | AWG14 |
| крутящий момент (UL): | 4,4 - 5,3 lb-in |
| permitted degree of polution: | 2 |
| for UL feeder circuits >250V | |
