Держатель D-предохранителей, панельный монтаж (31173000A)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 31173 000A

TRITON Panel

Держатель D-предохранителей, панельный монтаж

E 27 / 25 A / 1 полюс

С защитой от прикосновения в соотв. с DGUV V3

for mounting plate or mounting rail

Система

Panel

Группа продуктов 02
Подгруппа 09
Кол-во 9
EAN 4021267311735
ECLASS 14.0 27142103
ETIM 5.0 EC000094
ETIM 8.0 EC000094
ETIM 10.0 EC000094

Сертификация

Стандарты

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019

Сертификация

CCC , DNV GL

номер типа: 2713

Тип EAC: D

Технические данные

для предохранителей размера: D
предохранители в соответствии со стандартом: IEC / HD 60269-3
допустимая мощность рассеивания плавкой вставки: 4,5 W
Подробности IEC
Стандарты
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019
Электрические данные IEC
Номинальный ток (IEC): 25 A
номинальное напряжение (IEC) AC: 500 В
номинальное напряжение (IEC) DC: 500 В
номинальное импульсное напряжение U imp : 4 kV
одобрено с плавкими вставками рабочего класса: gG
устойчивость к короткому замыканию при защите предохранителями: 50 кА

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,4 Вт.

(The power dissipation at full load would be 0,7 Вт.)

Дополнительные данные IEC

Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.
макс. напряжение IEC AC: 550 В
макс. напряжение IEC DC: 525 В
max. permitted operation temperature 55°C

Направление подачи, указанное на изделии, должно строго соблюдаться.
Механические данные
Ш x В x Г: 40 x 90 x 55
Вес: 15,2 kg/100
Полюсность: 1-пол.
Mounting: for mounting plate or mounting rail
Особенности клеммной техники
cage clamp connection
screw drive: PZ2
min. cross-section: 1,5 мм²
max. cross-section: 35 мм²
re: 1.5 - 10 mm²
f: 1.5 - 35 mm²
f + AE: 1.5 - 35 mm²
(f + AE may not fit with max. cross-section)
Md min.: 2,4 Nm
Md max.: 3,2 Nm
Not suitable for aluminium cables !
Свойства материала
Material: Plastic
halogen-free: Yes

Application notes

Not suitable for aluminium cables !
The insulation performance of the article depends on the installation conditions.
допустимая мощность рассеивания плавкой вставки: 4,5 W

Links (Prices, CAD data)

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD data WSCAD

Загрузки

| Основная техническая информация

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Принадлежности

connection accessories

31028 000A
Подсоединительная клемма, подсоединение сбоку
6 - 50 mm²
для: 31014, 31024, 31309, 31311
More

31309 000A
1-полюсная гребенчатая шина, для Е27, шаг 40 мм
80 А, длина 1 м
16 mm²
More

further accessories

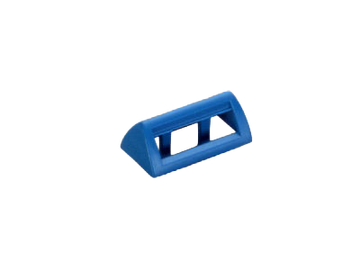

31086 000
Суппорт лейбла
Для Triton
More

сопутствующие продукты

31174 000A
TRITON Panel
Держатель D-предохранителей, панельный монтаж
E 27 / 25 A / 3 полюса
С защитой от прикосновения в соотв. с DGUV V3
for mounting plate or mounting rail
More
