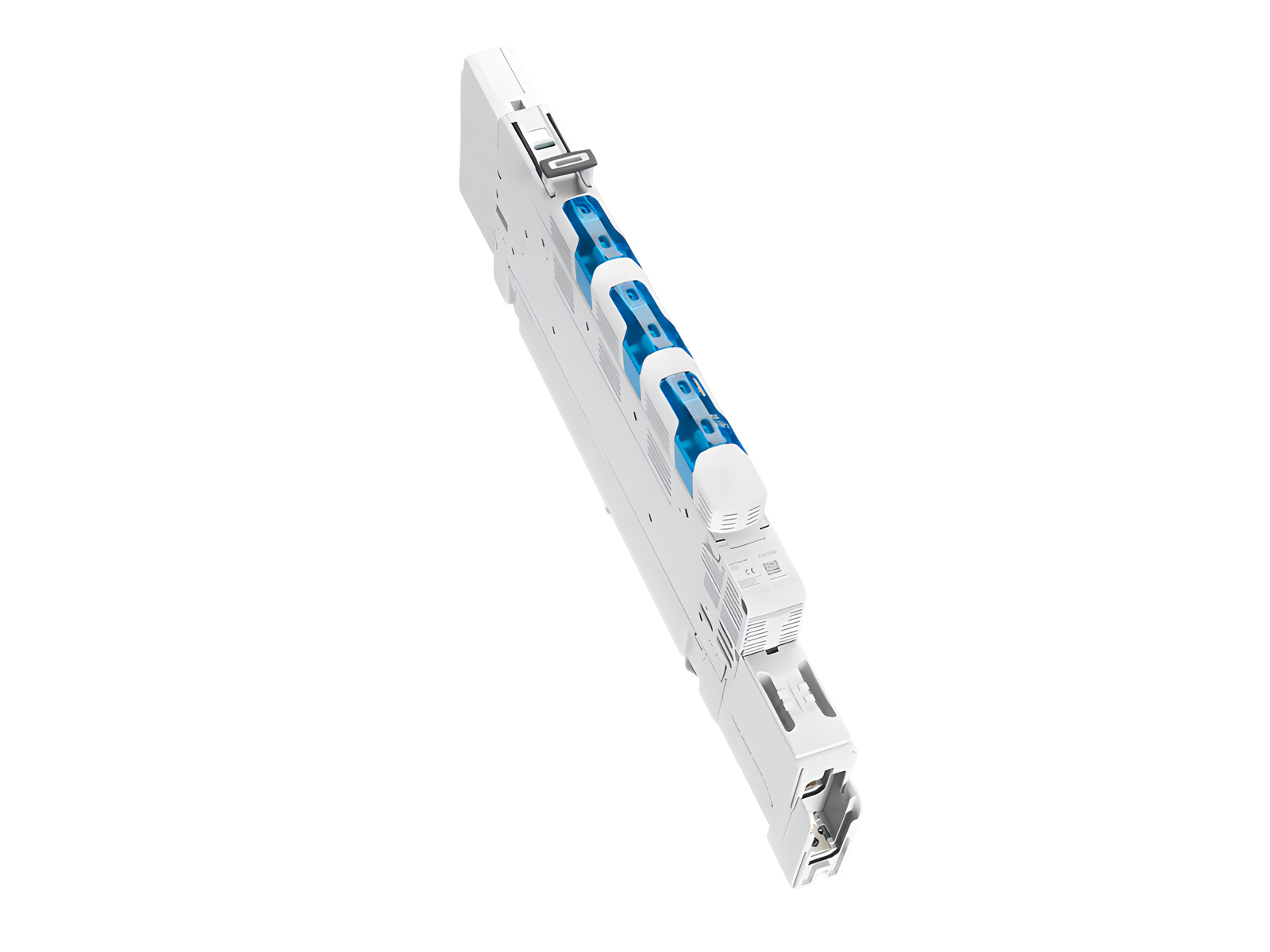

На фотографии может быть изображена аналогичная статья.
Арт.: 33625 000A
QUADRON®185Power Speed
Линейный выключатель-разъединитель с предохранителями типоразмер 00

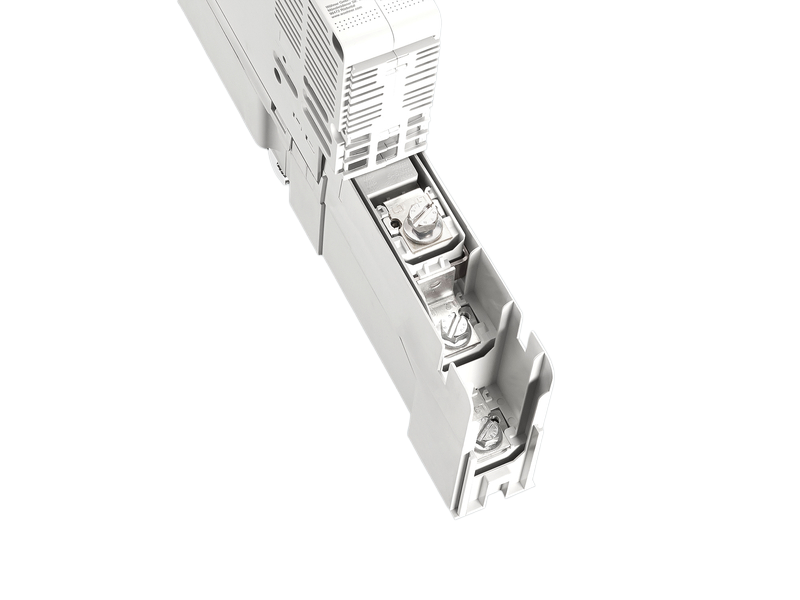

Высокая версия, подсоединение снизу М8
винтовое подсоединение, с контролем состояния предохранителей
operator independent switching (snap-action mechanism)
для шин 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Система
185Power
Преимущества продукта
When the cover is open, all touchable parts are voltage-free
Operator-independent switching
Lockable cover with double-bit lock
Mixed installation with all components 185Power
Can be sealed when switched on or off
Can be locked with up to 3 padlocks when switched off
| Группа продуктов | 18 |
| Подгруппа | 52 |
| Кол-во | 1 |
| EAN | 4021267336257 |
| ECLASS 6.1 | 27142108 |
| ECLASS 7.1 | 27142108 |
| ETIM 4.0 | EC001046 |
| ETIM 5.0 | EC001046 |
Стандарты
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Сертификация
IEC (CB)
номер типа: QS185-00
| для предохранителей размера: | NH 000, NH 00 |
| предохранители в соответствии со стандартом: | IEC / HD 60269-2 |
| допустимая мощность рассеивания плавкой вставки: | 12 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| Подробности IEC | |
| Стандарты | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| Электрические данные IEC | |
| Номинальный ток (IEC): | 160 A |
| номинальное напряжение (IEC) AC: | 400 В |
| номинальное напряжение изоляции U i AC: | 400 В |
| номинальное импульсное напряжение U imp : | 4 kV |
| Катагория применения AC: | AC-23B 160A/400V |
| cond. short-circuit current with fuses (AC): | 100 kA / 400 V |
| 120 kA / 400 V | |
| одобрено с плавкими вставками рабочего класса: | gG |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 35,2 Вт.
(The power dissipation at full load would be 55,0 Вт.)
| Дополнительные данные IEC | |
|
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия. |
| A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such. |
| The use of knife links is not permitted. The rated values specified in this product description apply exclusively to the use of fuses. | |
| distance to grounded parts = 0mm at 120kA | |
| Special operating conditions corresponding to IEC / EN 61439-1 may yield to foulty activations of pilot switches and fuse monitors. The operating conditions have to be considered for the analysis of status signals. | |
| Degree of protection IP30 at front, degree of protection near terminal depends on installation |
| Механические данные | |
| Ш x В x Г: | 50 x 859 x 272 |
| Вес: | 485,0 kg/100 |
| для шин: | 30, 40, 60, 80, 100, 120 x 10 |
| трансформатор тока может быть установлен в устройство: | ja |
| фронтальная степень защиты: | IP30 |
Type of fastening:
can be screwed onto drilled busbar
| A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such. | |
|
Verwendete Variante der Sicherungsüberwachung: IL9075.12/010 |
|
| допустимая мощность рассеивания плавкой вставки: | 12 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
