Шинный адаптер 630 A (32745)

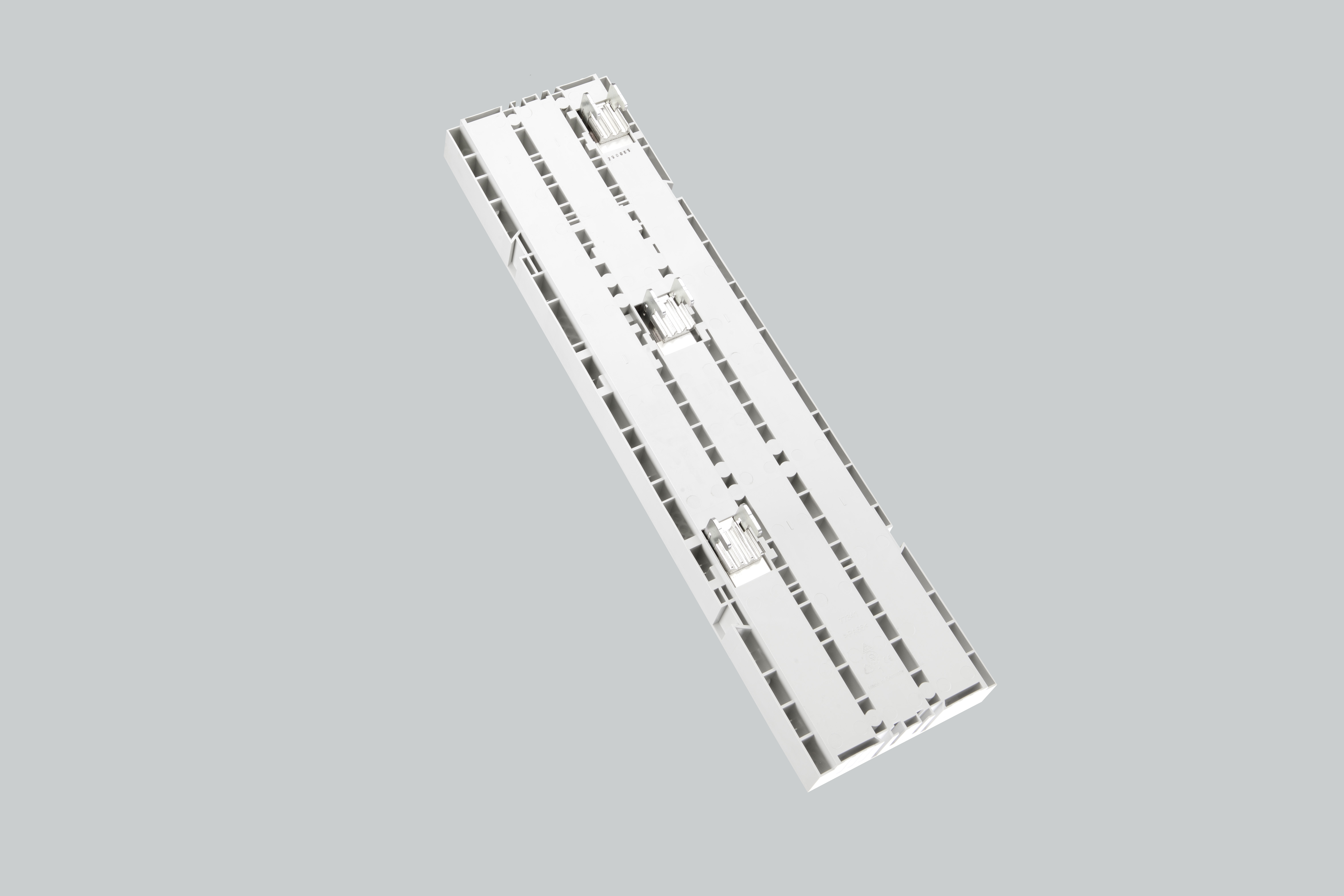

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 32745 000A

EQUES®185Power

Шинный адаптер 630 A

Универсальная версия до 630 A, межфазное расстояние 43-46 мм

Подсоединение снизу, техн. CrossLink®

для шин 30, 40, 60, 80, 100, 120 x 10

Система

185Power

Преимущества продукта

Device can be mounted covering the busbar support (in systems with and without CrossLink® touch-safe protection cover)

Группа продуктов 05
Подгруппа 48
Кол-во 1
EAN 4021267327453
ECLASS 6.1 27370304
ECLASS 7.1 27370304
ETIM 4.0 EC001531
ETIM 5.0 EC001531

Сертификация

Стандарты

IEC 61439-1:2020

UL 508

Сертификация

UL

for UL feeder circuits >250V

номер типа: EQ185-A630-C

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020
Электрические данные IEC
Номинальный ток (IEC): 630 A
номинальное напряжение (IEC) AC: 800 В
номинальное напряжение изоляции U i AC: 1000 В
номинальное импульсное напряжение U imp : 12 kV
номинальный выдерживаемый пиковый ток I pk макс.: 63 кА
номинальный кратковременный выдерживаемый ток I cw (1,0 с) макс.: 30 кА

the following required reductions have been determined by tests:
with MCCB ABB Tmax T5, XT5
with MCCB Allen-Bradley 140G-K
with MCCB Eaton NZM3
with MCCB Schneider Electric NSX630
with MCCB Schrack MC3
with MCCB Siemens 3VA14, 3VM64
with MCCB Siemens 3VA23, 3VA24
with MCCB Siemens 3VA64

Power dissipation of the adapter:
at 500A => 58W
at 530A => 65W
at 565A => 73W
Подробности UL
Стандарты
UL 508
for UL feeder circuits >250V
Электрические данные UL
номинальный ток (UL): 630 A
номинальное напряжение (UL) AC: 1000 В
номинальная частота (UL): 50 / 60 Hz
номинальное напряжение (UL) DC: 1000 В
SCCR unprotected max.: 22 кА
3 cycles (without OPD) @ 600 V AC
SCCR: 65 kA with any DIVQ/7 circuit breaker 600 A / 600 V AC
Механические данные
Ш x В x Г: 150 x 585 x 55
Вес: 700,0 kg/100
Полюсность: 3-пол.
для шин: 30, 40, 60, 80, 100, 120 x 10
трансформатор тока может быть установлен в устройство: ja

Application notes

ready for current transformer

the short-circuit capacity of the combination of adapter and MCCB depends on the MCCB

for UL feeder circuits >250V

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Загрузки

| Основная техническая информация

| инструкциa по сборке

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Принадлежности

accessories for mounting

37900 000A
Клипса для трансформаторов тока
для монтажа на шины и в адаптеры 630 А
для шин 25-30 x 5 и 12-30 x 10
More

measuring transformers 333mV

37307 000A
measuring transformer 600 A / 333 mV
class 0.5s
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
НОВЫЙ
More

37296 000A
measuring transformer 200 A / 333 mV
class 0.5
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
НОВЫЙ
More

37304 000A
measuring transformer 250 A / 333 mV
class 0.5s
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
НОВЫЙ
More

37289 000A
measuring transformer 200 A / 333 mV
class 1
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
НОВЫЙ
More

37298 000A
measuring transformer 400 A / 333 mV
class 0.5
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
НОВЫЙ
More

37305 000A
measuring transformer 400 A / 333 mV
class 0.5s
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
НОВЫЙ
More

37293 000A
measuring transformer 600 A / 333 mV
class 1
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
НОВЫЙ
More

37290 000A
measuring transformer 250 A / 333 mV
class 1
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
НОВЫЙ
More

37303 000A
measuring transformer 200 A / 333 mV
class 0.5s
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
on request
More

37292 000A
measuring transformer 500 A / 333 mV
class 1
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
НОВЫЙ
More

37306 000A
measuring transformer 500 A / 333 mV
class 0.5s
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
НОВЫЙ
More

37297 000A
measuring transformer 250 A / 333 mV
class 0.5
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
НОВЫЙ
More

37299 000A
measuring transformer 500 A / 333 mV
class 0.5
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
НОВЫЙ
More

37291 000A
measuring transformer 400 A / 333 mV
class 1
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
НОВЫЙ
More

37300 000A
measuring transformer 600 A / 333 mV
class 0.5
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
НОВЫЙ
More

current transformers class 1

37212 000A
Трансформатор тока 200 A / 5 A
2,5 ВА / class 1
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More

37213 000A
Трансформатор тока 250 A / 5 A
2,5 ВА / class 1
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More

37214 000A
Трансформатор тока 400 A / 5 A
2,5 ВА / class 1
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More

37215 000A
Трансформатор тока 500 A / 5 A
2,5 ВА / class 1
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More

37216 000A
Трансформатор тока 600 A / 5 A
2,5 ВА / class 1
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More

current transformers class 0.5

37219 000A
Трансформатор тока 200 A / 5 A
2,5 ВА / class 0,5
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More

37220 000A
Трансформатор тока 250 A / 5 A
2,5 ВА / class 0,5
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More

37221 000A
Трансформатор тока 400 A / 5 A
2,5 ВА / class 0,5
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More

37222 000A
Трансформатор тока 500 A / 5 A
2,5 ВА / class 0,5
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More

37223 000A
Трансформатор тока 600 A / 5 A
2,5 ВА / class 0,5
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More

37232 000A
Трансформатор тока 200 A / 5 A, с деклар. соответствия
2,5 ВА / class 0,5
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More

37233 000A
Трансформатор тока 250 A / 5 A, с деклар. соответствия
2,5 ВА / class 0,5
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More

37234 000A
Трансформатор тока 400 A / 5 A, с деклар. соответствия
2,5 ВА / class 0,5
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More

37235 000A
Трансформатор тока 500 A / 5 A, с деклар. соответствия
2,5 ВА / class 0,5
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More

current transformers class 0.5s

37236 000A
Трансформатор тока 250 A / 5 A, с деклар. соответствия
2,5 ВА / class 0,5s
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
fino esaurimento scorte
More

37237 000A
Трансформатор тока 400 A / 5 A, с деклар. соответствия
2,5 ВА / class 0,5s
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More

37238 000A
Трансформатор тока 500 A / 5 A, с деклар. соответствия
2,5 ВА / class 0,5s
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More
