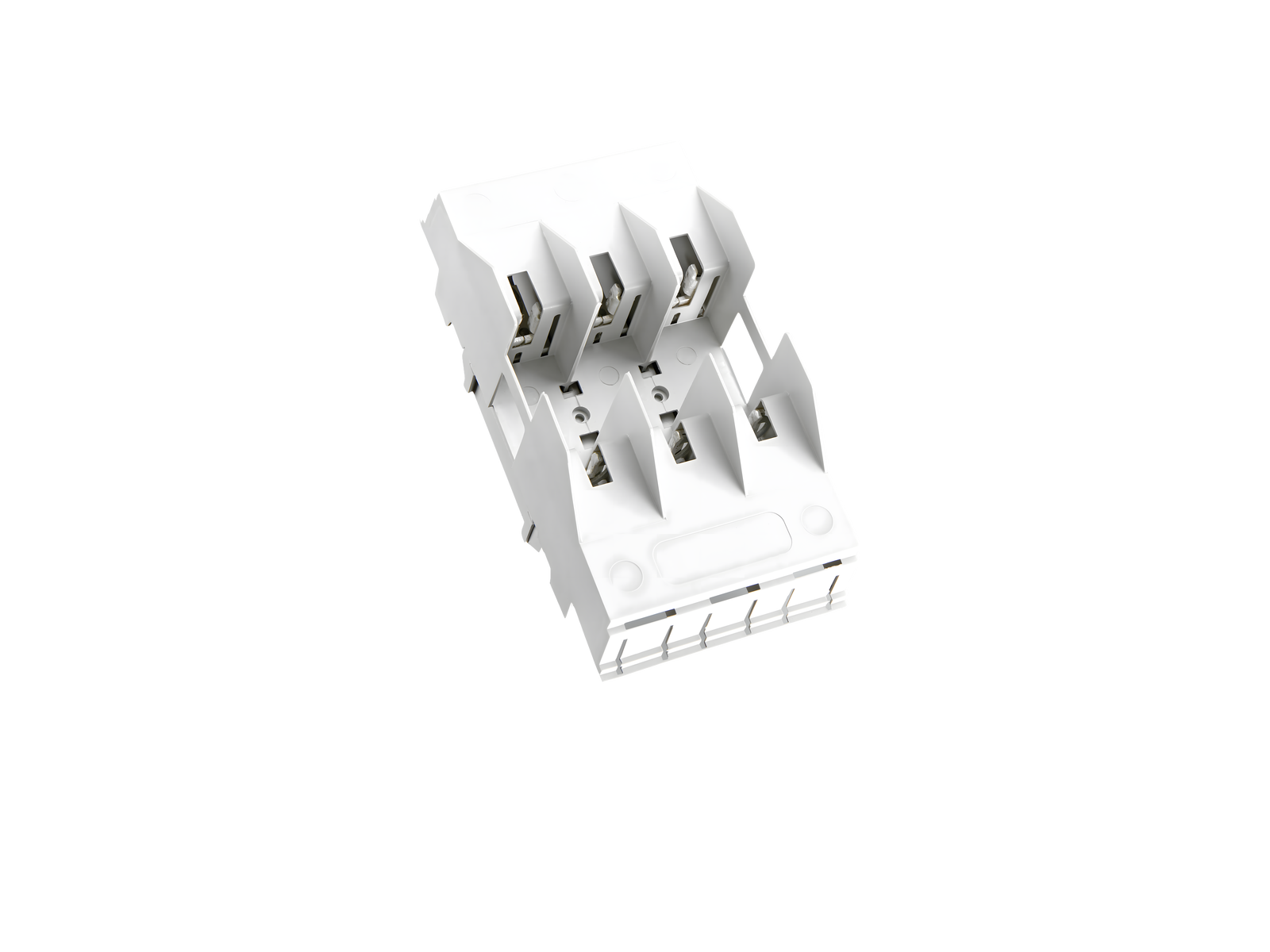

Держатель NH предохранителей 160 A (03212)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 03212 000

QUADRON^®Panel

Держатель NH предохранителей 160 A

Винт М8 подсоединение с двух сторон

Типоразмер 00 / 3 полюса, с удлин. защитной крышкой

for mounting plate

Система

Panel

Группа продуктов	10
Подгруппа	15

Кол-во	5
EAN	4021267032128

ECLASS 6.1	27142106
ECLASS 7.1	27142106
ETIM 4.0	EC000067
ETIM 5.0	EC000067

Сертификация

Стандарты

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

номер типа: NH-00

Технические данные

для предохранителей размера:	NH 000, NH 00
предохранители в соответствии со стандартом:	IEC / HD 60269-2
допустимая мощность рассеивания плавкой вставки:	12 W

Подробности IEC
Стандарты
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

Электрические данные IEC
Номинальный ток (IEC):	160 A
номинальное напряжение (IEC) AC:	690 В

номинальное напряжение (IEC) DC:

440 В

номинальное импульсное напряжение U _imp:

6 kV

устойчивость к короткому замыканию при защите предохранителями:

50 кА

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 8,0 Вт.

(The power dissipation at full load would be 12,5 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC AC:	800 В
макс. напряжение IEC DC:	800 В

for fuse links IEC 60269-2 / DIN VDE 0636-201 size 00 up to 12W power dissipation

Механические данные
Ш x В x Г:	99 x 200 x 88
Вес:	48,4 kg/100
Полюсность:	3-пол.
Mounting:	for mounting plate

Особенности клеммной техники
screw connection
M8
screw drive:	SW13
Md min.:	12,0 Nm
Md max.:	14,0 Nm
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !

допустимая мощность рассеивания плавкой вставки:	12 W

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Загрузки

| Основная техническая информация

| CAD model 3D PDF

| CAD model 3D STP

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Принадлежности

connection accessories

covers

79448 000
Крышка рукоятки
Для держателя NH предохранителей и 33705
NH 00
More

further accessories

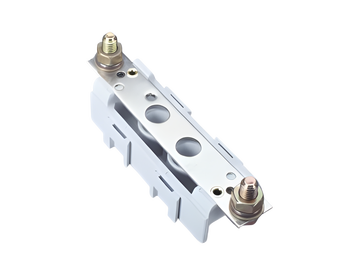

03519 000
Соединитель Нейтраль 160 А
Винт М8, с двух сторон
for mounting plate
More

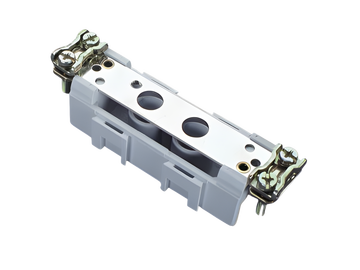

03620 000
Соединитель Нейтраль 160 А
Зажим с двух сторон хомутом
for mounting plate
More

accessories for fuses

03502 000
Ручка-экстрактор для NH предохранителей
Без рукава
Типоразмер 000 - 3
More
