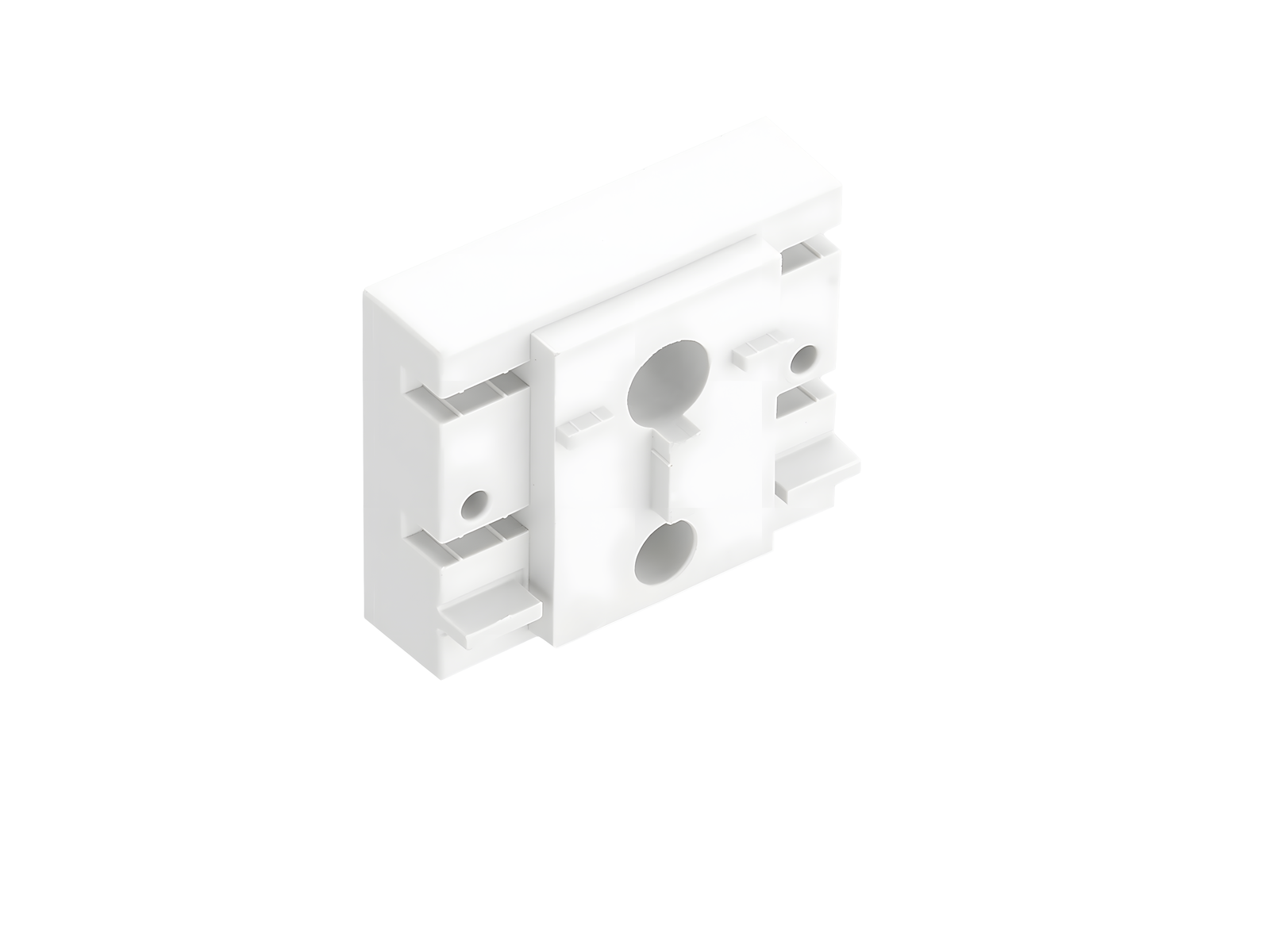

Проставка (01421)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01421000A

Проставка

Комплект, подходит для 01430

Система

185Power

Группа продуктов	06
Подгруппа	27

Кол-во	1
EAN	4021267014216

ECLASS 6.1	27370390
ECLASS 7.1	27370390
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Сертификация

Стандарты

IEC 61439-1:2020

UL 508

Сертификация

for UL feeder circuits >250V

номер типа: D185

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Подробности UL
Стандарты
UL 508

for UL feeder circuits >250V

Электрические данные UL
номинальное напряжение (UL) AC:	1000 В
номинальная частота (UL):	50 / 60 Hz

Механические данные
Ш x В x Г:	47 x 40 x 19
Вес:	13,1 kg/100

Application notes

Справочная информация	set consisting of 4 pieces, required per one busbar support


for UL feeder circuits >250V

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| инструкциa по сборке

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Использование

01436000A

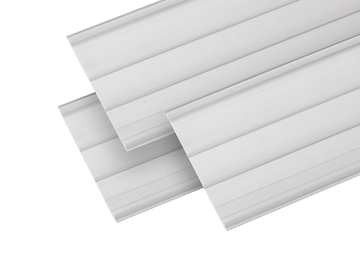

Защитный поддон
Комплект для шинодержателей расст. 700 мм (от центра до центра)
More

01420000A
Защитный поддон
Комплект для шинодержателей расст. 550 мм (от центра до центра)
More

01430000A
Универсальный шинодержатель

для шин: 30, 40, 60, 80, 100, 120 x 10
More

https://pim.woehner.de/RU/AT/1000158515
