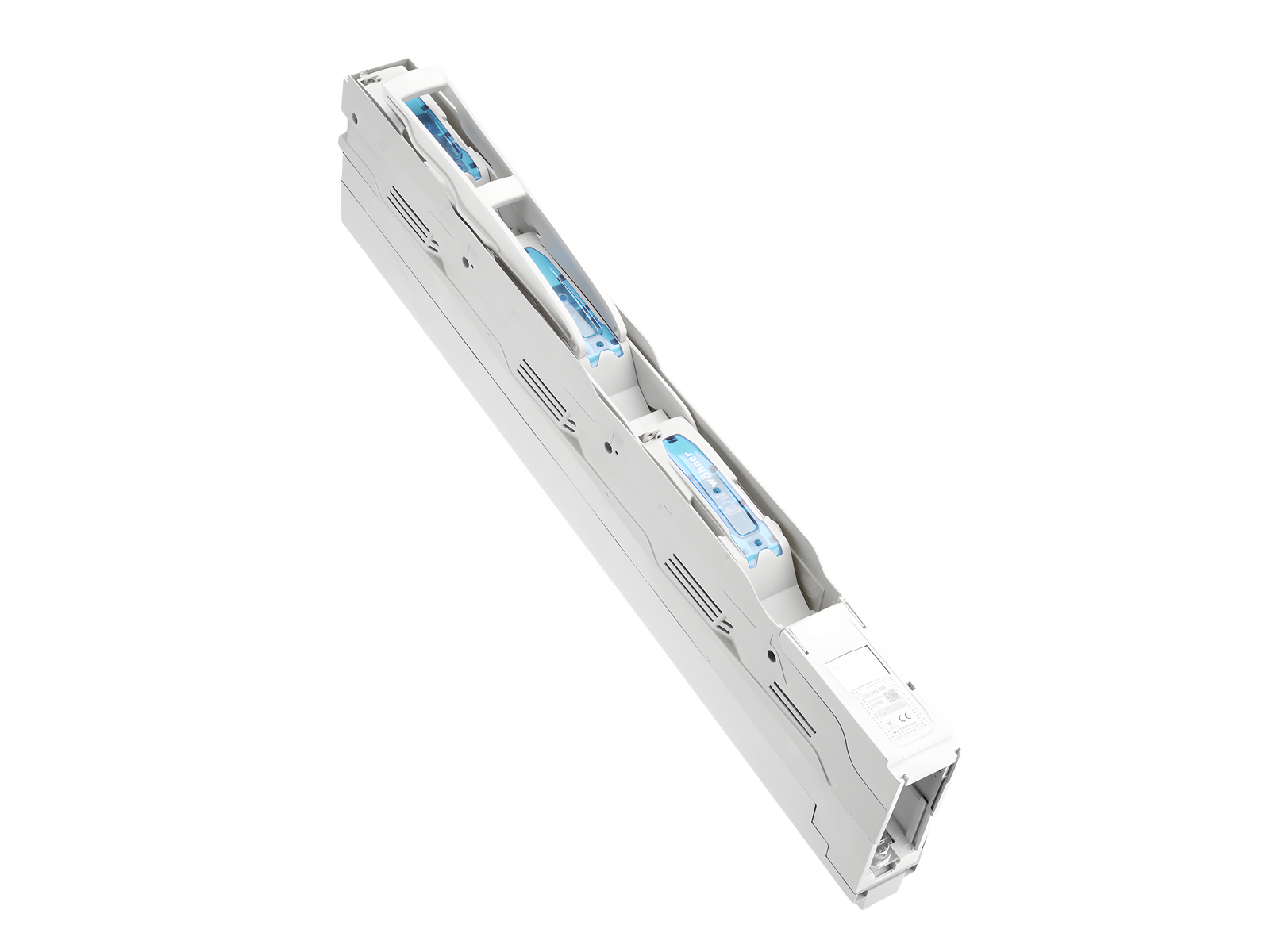

Линейный выключатель-разъединитель с предохранителями 160 A (33770)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 33770 000A

QUADRON®185Power

Линейный выключатель-разъединитель с предохранителями 160 A

Size NH 00

Типоразмер 00, 3-полюсное отключение

high version with box terminal 1,5-95 mm²

для шин 30, 40, 60, 80, 100, 120 x 10

Система

185Power

Преимущества продукта

Self-closing inspection holes are available in the cover.

Cover can be locked when closed.

Группа продуктов 12
Подгруппа 52
Кол-во 1
EAN 4021267337704
ECLASS 6.1 27142108
ECLASS 7.1 27142108
ETIM 4.0 EC001046
ETIM 5.0 EC001046

Сертификация

Стандарты

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Сертификация

IEC (CB) , CCC

номер типа: QU185-00

CCC certificate: 2015010302769751

Технические данные

для предохранителей размера: NH 000, NH 00
предохранители в соответствии со стандартом: IEC / HD 60269-2
допустимая мощность рассеивания плавкой вставки: 12 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
Подробности IEC
Стандарты
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Электрические данные IEC
Номинальный ток (IEC): 160 A
номинальное напряжение (IEC) AC: 800 В
номинальное напряжение изоляции U i AC: 1000 В
номинальное импульсное напряжение U imp : 8 kV
Катагория применения AC:

AC-22B (800 V / 63 A)
AC-21B (690 V / 125 A)
AC-22B (500 V / 160 A)
AC-23B (400 V / 160 A)
cond. short-circuit current with fuses (AC): 30 kA / 800 V (63 A)
100 kA / 690 V
одобрено с плавкими вставками рабочего класса: gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 17,9 Вт.

(The power dissipation at full load would be 28,0 Вт.)

Дополнительные данные IEC

Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.
макс. напряжение IEC DC: 1000 В
further utilisation category DC (IEC 60947-3): DC-20B
max. voltage between the fuses: 1000V
visible information required: Do not switch under load.
A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.
Degree of protection IP20 at front, degree of protection near terminal depends on installation
Механические данные
Ш x В x Г: 50 x 670 x 189
Вес: 261,8 kg/100
для шин: 30, 40, 60, 80, 100, 120 x 10
трансформатор тока может быть установлен в устройство: ja
фронтальная степень защиты: IP20

Type of fastening:
can be screwed onto drilled busbar, undrilled mounting with terminal clamp
connection:
box terminal 95mm²

Особенности клеммной техники
cage clamp connection
screw drive: S4
wire stripping: 20 мм
min. cross-section: 1,5 мм²
max. cross-section: 70 мм²
re: 1.5 - 10 mm²
rm: 16 - 70 mm²
f: 1.5 - 70 mm²
f + AE: 1.5 - 70 mm²
(f + AE may not fit with max. cross-section)
Md min.: 5,0 Nm
Md max.: 6,0 Nm
lam. Cu width: 9 - 12 mm
lam. Cu thickness: 2 - 10 mm

Application notes

A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.
допустимая мощность рассеивания плавкой вставки: 12 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Загрузки

| Основная техническая информация

| инструкциa по сборке

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| Размерный эскиз 2

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Принадлежности

accessories for mounting

33739 000A
Клеммный зажим
Для шинных систем без защитных крышек
Типоразмер 00
More

33765 000A
CrossLink® клеммный зажим IP20
Для шинных систем с защитой от прикосновения
Типоразмер 00
More

33728 000A
Двойной адаптер
Для 2 устройств типоразмера NH 00
для шин: 30, 40, 60, 80, 100, 120 x 10
More

connection accessories

33915 000
Ножевой дополнительный контакт, для рамной клеммы
Плоская клемма EN 61210  6,3 x 0,8
для: QCB-NH00, QCS-NH00, QCS-160
More

covers

33732 000A
Крышка клеммного отсека, высокая версия, подсоединение снизу
Для 33700, 33715, 33720, 33770, 33771, 33772 и QUADRON®185Power Speed типоразмер 00
Типоразмер 00
More

33726 000A

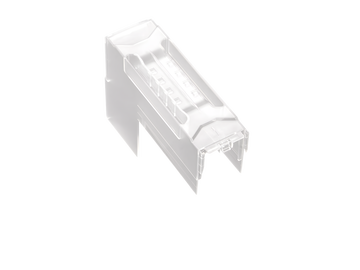

Крышка клеммного отсека, высокая версия, подсоединение сверху
