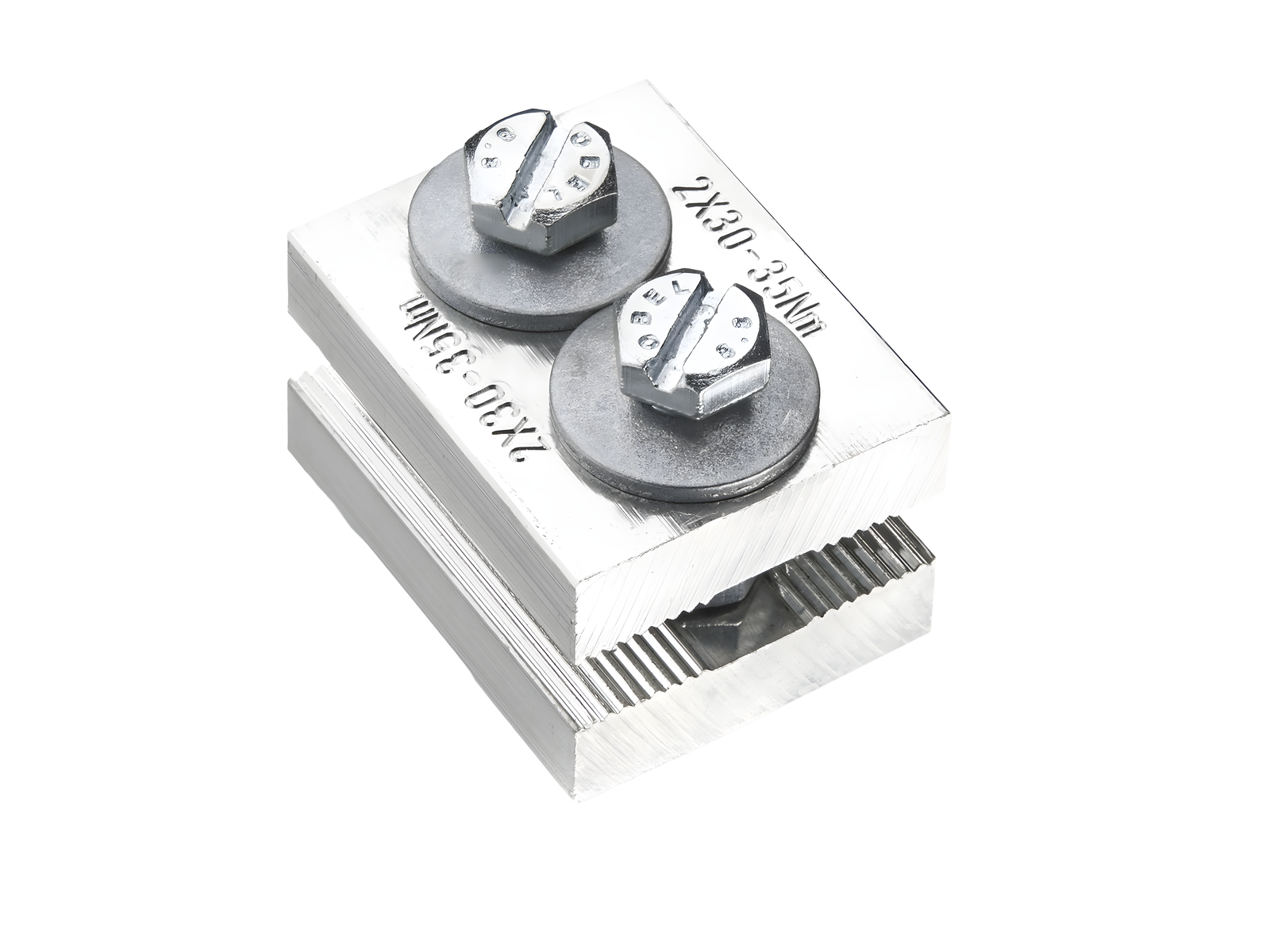

Продольный соединитель шин (01481)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01481000A

Продольный соединитель шин

60 mm

для шин 60, 100, 120 x 10

Система

185Power

Группа продуктов	07
Подгруппа	33

Кол-во	3
EAN	4021267014810

ECLASS 6.1	27400606
ECLASS 7.1	27400606
ETIM 4.0	EC000713
ETIM 5.0	EC000713

Сертификация

Стандарты

IEC 61439-1:2020

UL 508

Сертификация

for UL feeder circuits >250V

номер типа: CR185-C60

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Электрические данные IEC
номинальное напряжение (IEC) AC:	690 В

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC AC:	1000 В
макс. напряжение IEC DC:	1500 В
токовая нагрузка (IEC) макс.:	1 000 A

the busbar connector was tested in an arrangment where the busbar supports at the connection of the 2 systems had a spacing of 200 mm

test conditions: 120x10 - 120x10 (2x 01481)
peak withstand current I_pk: 109 kA
I_cw (1,0 s): 51 kA

test conditions: 100x10 - 100x10 (1x 01480 + 1x 01481)
peak withstand current I_pk: 106 kA
I_cw (1,0 s): 50 kA

test conditions: 60x10 - 60x10 (1x 01481)
peak withstand current I_pk: 81 kA
I_cw (1,0 s): 34 kA

Подробности UL
Стандарты
UL 508

for UL feeder circuits >250V

Электрические данные UL
номинальный ток (UL):	1100 A
номинальное напряжение (UL) AC:	1000 В
номинальная частота (UL):	50 / 60 Hz
номинальное напряжение (UL) DC:	1000 В

SCCR unprotected max.:	50 кА
	3 cycles (without OPD) @ 1000 V AC

Механические данные
Ш x В x Г:	47 x 60 x 49
Вес:	72,0 kg/100
для шин:	60, 100, 120 x 10

допустимая замена шин:	1
допустимое расстояние между шинами:	11 - 14 mm

Особенности клеммной техники
screw clamp connection
M10
screw drive:	SW17
Md min.:	30,0 Nm
Md max.:	35,0 Nm

Application notes

The insulation performance of the article depends on the installation conditions.
Справочная информация	one terminal is required to connect busbars 60x10 2 terminals are required to connect busbars 120x10 a terminal 01480 plus a terminal 01481are required to connect busbars 100x10


for UL feeder circuits >250V

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| инструкциa по сборке

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Принадлежности

01416000A
Защитная крышка для продольных соединителей
3-полюсный, передняя и задняя установка, длина крышки 165 мм
Устанавливается на 2 шинодержателя 01430 с расстоянием 150 мм
для шин: 30, 40, 60, 80, 100, 120 x 10
More

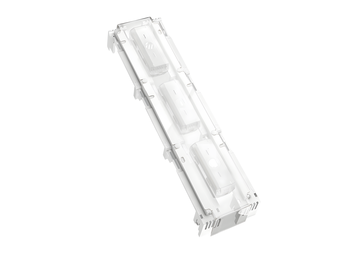

01482000A
Защитная крышка для продольных соединителей
3-полюсный, передняя и задняя установка, длина крышки 115 мм
Устанавливается на 2 шинодержателя 01430 с расстоянием 100 мм
для шин: 30, 40, 60, 80, 100, 120 x 10
More
