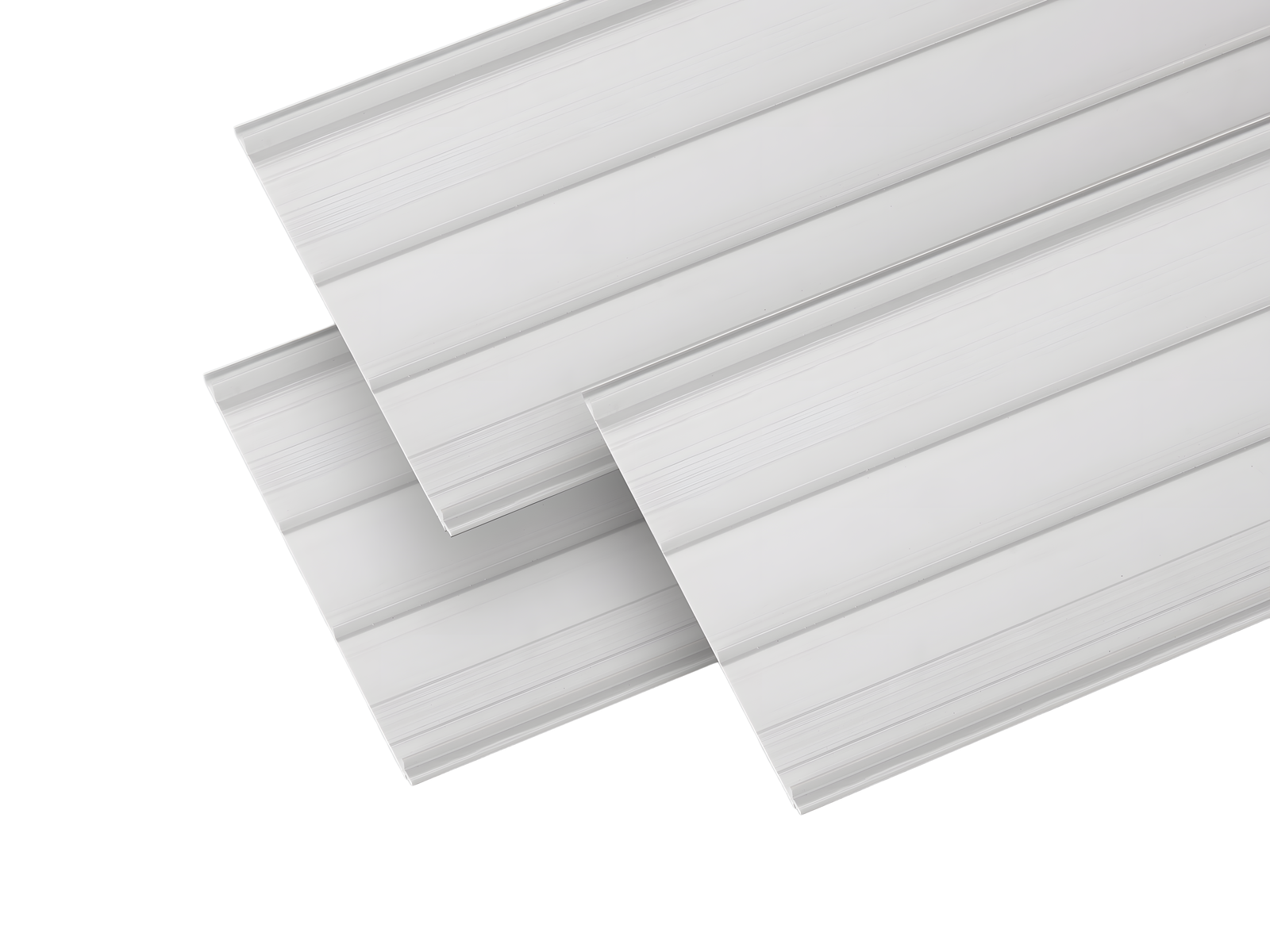

Защитный поддон (01436)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01436000A

Защитный поддон

Комплект для шинодержателей расст. 700 мм (от центра до центра)

Система

185Power

Преимущества продукта

To safeguard against touching the busbars from behind.

Группа продуктов	06
Подгруппа	27

Кол-во	1
EAN	4021267014360

ECLASS 6.1	27370390
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Сертификация

Стандарты

IEC 61439-1:2020

UL 508

Сертификация

for UL feeder circuits >250V

номер типа: 01436000A

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Подробности UL
Стандарты
UL 508

for UL feeder circuits >250V

Механические данные
Ш x В x Г:	673 x 194 x 11.5
Вес:	110,0 kg/100

Application notes

Справочная информация	set consisting of 3 base plates and 8 spacers

short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

for UL feeder circuits >250V
