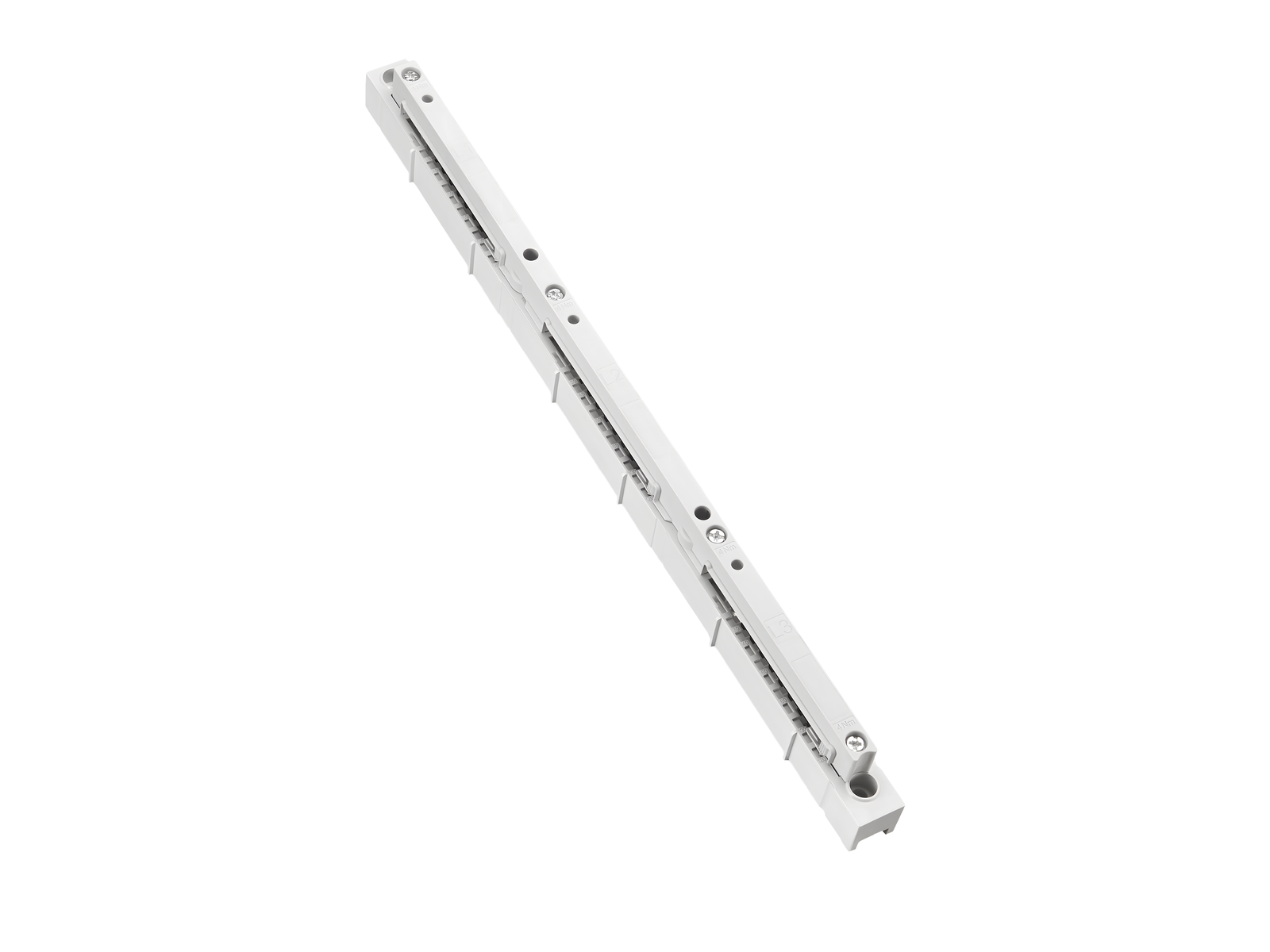

Универсальный шинодержатель (01430)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01430000A

Универсальный шинодержатель

для шин 30, 40, 60, 80, 100, 120 x 10

Система

185Power

Группа продуктов 06
Подгруппа 24
Кол-во 4
EAN 4021267014308
ECLASS 6.1 27400607
ECLASS 7.1 27400607
ETIM 4.0 EC001166
ETIM 5.0 EC001166

Сертификация

Стандарты

IEC 61439-1:2020

UL 508

Сертификация

UL

for UL feeder circuits >250V

номер типа: S185-A120

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020
Электрические данные IEC
номинальное напряжение (IEC) AC: 800 В
номинальная частота (IEC): 50 / 60 Hz
номинальное напряжение изоляции U i AC: 1000 В
номинальное импульсное напряжение U imp : 8 kV
номинальный выдерживаемый пиковый ток I pk макс.: 106 кА

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 Вт.

(The power dissipation at full load would be 0,0 Вт.)

Дополнительные данные IEC

Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.
макс. напряжение IEC DC: 1500 В
short-circuit capacity IEC / EN :
Ipk max. = 106 kA (busbars 120x10, 2 busbar supports in 550 mm distance)
go to calculation for 3-pole system (IEC)
Подробности UL
Стандарты
UL 508
for UL feeder circuits >250V
Электрические данные UL
номинальное напряжение (UL) AC: 1000 В
номинальная частота (UL): 50 / 60 Hz
номинальное напряжение (UL) DC: 1000 В
SCCR unprotected max.: 50 кА
3 cycles (without OPD) @ 1000 V AC
Механические данные
Ш x В x Г: 30 x 583 x 59
Вес: 50,0 kg/100
Полюсность: 3-пол.
для шин: 30, 40, 60, 80, 100, 120 x 10

Application notes

The insulation performance of the article depends on the installation conditions.

Справочная информация

Torque with 4Nm for screw M6 or M8 on mounting plate 3mm
for UL feeder circuits >250V

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| инструкциa по сборке

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| Short-circuit data UL

| Short-circuit diagram IEC

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Принадлежности

01431000A

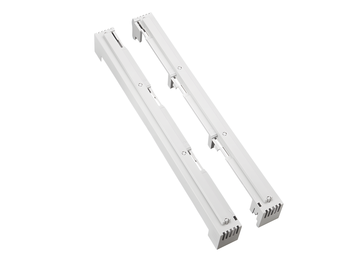

Торцевая крышка для шинодержателя 01430
Комплект для одного левого и одного правого шинодержателя
More

01432000A

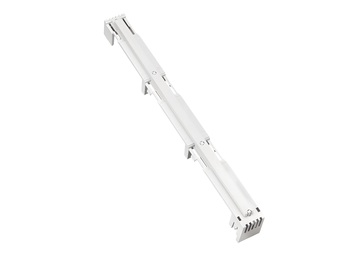

Центральная крышка для шинодержателя 01430
При использовании шинодержателя в качестве центрального
More

01421000A
Проставка
Комплект, подходит для 01430
More

01420000A
Защитный поддон
Комплект для шинодержателей расст. 550 мм (от центра до центра)
More

01436000A
Защитный поддон
Комплект для шинодержателей расст. 700 мм (от центра до центра)
More
