выключатель-разъединитель нагрузки 3-полюсный (33428)

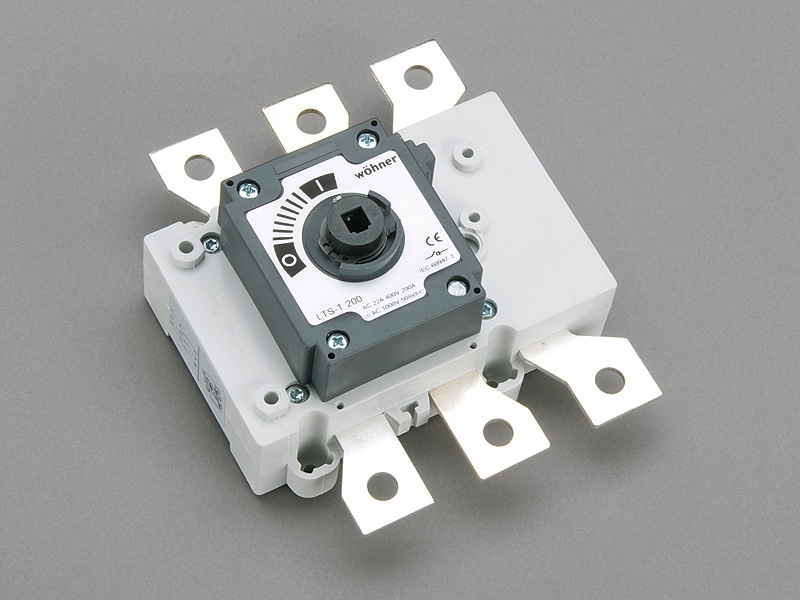

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 33428000

CAPUS^®Panel

выключатель-разъединитель нагрузки 3-полюсный

Винт М10

200 A

for mounting plate

больше не доступный; Поклонник: 23003

Система

Panel

Группа продуктов	14
Подгруппа	03

Кол-во	1
EAN	4021267334284

ECLASS 6.1	27371403
ECLASS 7.1	27371403
ETIM 4.0	EC000216
ETIM 5.0	EC000216

Сертификация

Стандарты

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Сертификация

CCC

номер типа: LTS-T 200

CCC certificate: 2015010302764793

Технические данные

Подробности IEC
Стандарты
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Электрические данные IEC
Номинальный ток (IEC):	200 A
номинальное напряжение (IEC) AC:	690 В

номинальное напряжение изоляции U _i AC:	1000 В
номинальное импульсное напряжение U _imp:	8 kV

номинальный кратковременный выдерживаемый ток I _cw (1,0 с) макс.:

7 кА

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 9,4 Вт.

(The power dissipation at full load would be 14,7 Вт.)

Gebrauchskategorien siehe Datenblatt (unter Downloads)

Механические данные
Ш x В x Г:	131 x 154 x 77
Вес:	80,0 kg/100
Полюсность:	3-пол.
Mounting:	for mounting plate

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Загрузки

| Основная техническая информация

| инструкциa по сборке

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1
