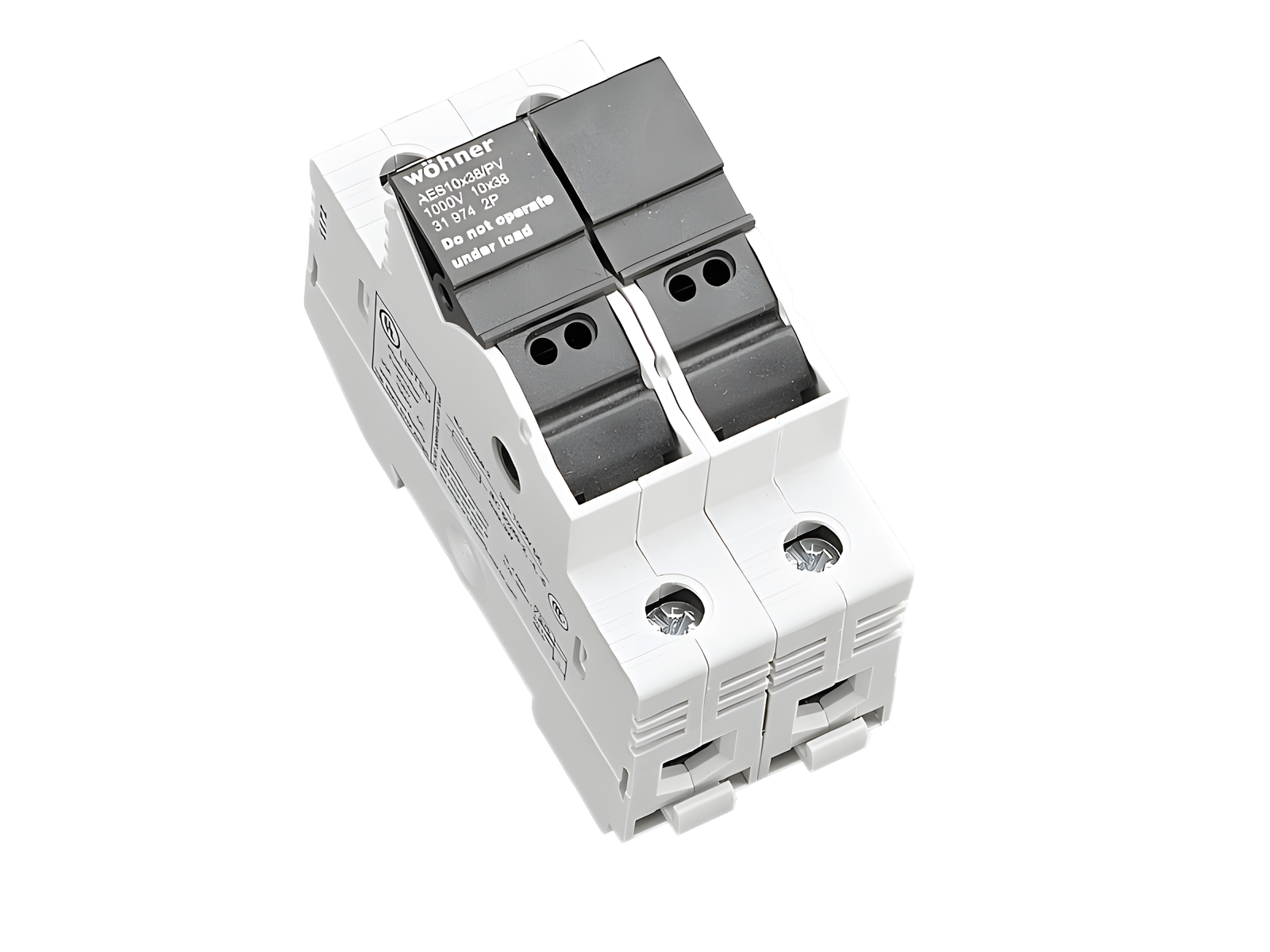

На фотографии может быть изображена аналогичная статья.
Арт.: 31974 000
AMBUS Panel
Держатель цилиндрических предохранителей
10x38 / 2P
30 A / 1000 V DC
for mounting rail
Система
Panel
Преимущества продукта
large clamping range
holder for label
| Группа продуктов | 17 |
| Подгруппа | 06 |
| Кол-во | 6 |
| EAN | 4021267319748 |
| ECLASS 14.0 | 27142190 |
| ETIM 5.0 | EC002705 |
| ETIM 8.0 | EC002705 |
| ETIM 10.0 | EC002705 |
Стандарты
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
UL 4248-1
UL 4248-19
Сертификация
IEC (CB) , CSA , UL , CCC
for UL feeder circuits >250V
номер типа: AES10x38/PV
Тип EAC: AES
UL file: E342576, UL category (for USA): IZMR https://www.ul.com
CSA file: 110285, CSA class: 6225-30 https://directories.csa-international.org
CCC certificate: 2013010308601276
| для предохранителей размера: | 10x38 |
| предохранители в соответствии со стандартом: | IEC / EN 60269-6 |
| допустимая мощность рассеивания плавкой вставки: | 4 W |
| Подробности IEC | |
| Стандарты | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016 |
| Электрические данные IEC | |
| Номинальный ток (IEC): | 30 A |
| номинальное напряжение (IEC) DC: | 1000 В |
| номинальное напряжение изоляции U i DC: | 1000 В |
| номинальное импульсное напряжение U imp : | 8 kV |
| ток короткого замыкания с предохранителями (DC): | 20 kA / 1000 V (30 A) |
| одобрено с плавкими вставками рабочего класса: | gPV |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 0,4 Вт.
(The power dissipation at full load would be 0,6 Вт.)
| Дополнительные данные IEC | |
|
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия. |
| макс. напряжение IEC DC: | 1000 В |
| min. permitted operation temperature | -40°C |
| max. permitted operation temperature | 65°C |
| use of fuse links with silver plated caps is recommended |
| Подробности UL | |
| Стандарты | |
|
UL 4248-1
UL 4248-19 |
| for UL feeder circuits >250V | |
| suitable for field-installed conductors |
| Электрические данные UL | |
| номинальный ток (UL): | 30 A |
| номинальное напряжение (UL) DC: | 1000 В |
| for wires UL: | Cu 90°C |
| SCCR protected max.: | 33 кА |
| with IZLT fuse 10x38 30 A / 1000 V DC | |
| макс. сквозной ток Id (UL): | 8,65 кА |
| макс. сквозная мощность (UL): | 16,9 kA²s |
| Механические данные | |
| Ш x В x Г: | 36 x 81 x 58 |
| Вес: | 10,3 kg/100 |
| Полюсность: | 2-пол. |
| Mounting: | for mounting rail |
| степень защиты: | IP20 |
| фронтальная степень защиты: | IP20 |
| Особенности клеммной техники | |
| cage clamp connection | |
| screw drive: | PZ2 |
| wire stripping: | 11 мм |
| min. cross-section: | 0,75 мм² |
| max. cross-section: | 25 мм² |
| Md min.: | 2,0 Nm |
| Md max.: | 2,5 Nm |
| Not suitable for aluminium cables ! | |
| min. cross-section UL: | AWG 18 |
| max. cross-section UL: | AWG 4 |
| крутящий момент (UL): | 18 - 22 lb-in |
| for wires UL: | Cu 90°C |
| Свойства материала | |
| halogen-free: | Yes |
| Not suitable for aluminium cables ! | |
| допустимая мощность рассеивания плавкой вставки: | 4 W |
| for UL feeder circuits >250V | |
