Держатель цилиндрических предохранителей (33307)

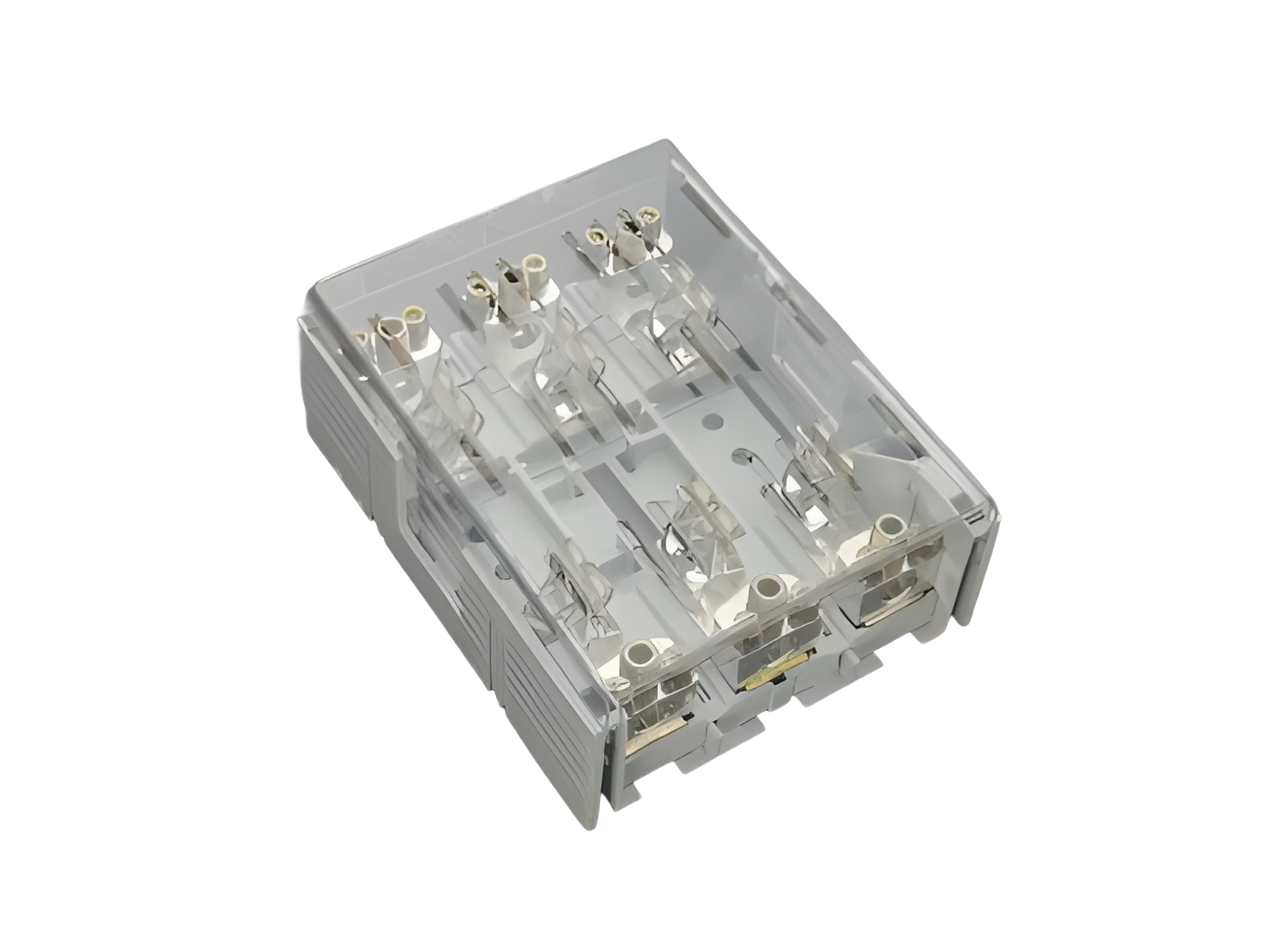

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 33307 000

QUADRON®Panel

Держатель цилиндрических предохранителей

Class J / 3 полюса, клемма 150 мм²

200 A / 600 V (41x146)

for mounting plate

Система

Panel

Группа продуктов 16
Подгруппа 12
Кол-во 1
EAN 4021267333072
ECLASS 6.1 27142190
ECLASS 7.1 27142190
ETIM 4.0 EC002705
ETIM 5.0 EC002705

Сертификация

Стандарты

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H

UL 4248-8

UL 4248-1

Сертификация

CSA , UL

for UL feeder circuits >250V

номер типа: JC200

UL file: E230163, UL category (for USA): IZLT https://www.ul.com

UL file: E230163, UL category (for Canada): IZLT7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Технические данные

для предохранителей размера: Class J 200 A
предохранители в соответствии со стандартом: UL 248-8
допустимая мощность рассеивания плавкой вставки: 22 W
Подробности IEC
Стандарты
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H

Электрические данные

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 4,7 Вт.

(The power dissipation at full load would be 7,4 Вт.)

for Class J fuses 110 - 200A as per UL 248-8 (41x146)
Подробности UL
Стандарты
UL 4248-8
UL 4248-1
for UL feeder circuits >250V
suitable for field-installed conductors
Электрические данные UL
номинальный ток (UL): 200 A
номинальное напряжение (UL) AC: 600 В
номинальная частота (UL): 50 / 60 Hz
номинальное напряжение (UL) DC: 600 В
for wires UL: Cu 75°C
SCCR: 200 кА
Механические данные
Ш x В x Г: 210 x 255 x 117
Вес: 405,0 kg/100
Полюсность: 3-пол.
Mounting: for mounting plate
Особенности клеммной техники
re: 10 - 150 mm²
rm: 10 - 150 mm²
f: 10 - 150 mm²
f + AE: 10 - 150 mm²
(f + AE may not fit with max. cross-section)
Md min.: 16,0 Nm
Md max.: 18,0 Nm
Not suitable for aluminium cables !
for wires UL: Cu 75°C


tunnel terminal with hole of 17,0 mm diameter

acc. to IEC / EN :
10 - 150 mm²
flexible cables, directly or with wire-end ferrule,
solid and stranded round cables,
Md 16 - 18 Nm

(flexible cables of maximum cross-section may not fit when using wire-end ferrule)

acc. to UL :
AWG 8 - MCM 300
stranded cables Class B acc. to UL 486E
142 - 160 lb.in.

Application notes

Not suitable for aluminium cables !

Shock protection through push-on covers.
допустимая мощность рассеивания плавкой вставки: 22 W
for UL feeder circuits >250V

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Загрузки

| Основная техническая информация

| инструкциa по сборке

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Принадлежности

fuse links

03219 000A
Предохранитель 125 A
-Mersen-
600 V AC, fast acting
Class J, 41x146
More

03220 000A
Предохранитель 150 A
-Mersen-
600 V AC, fast acting
Class J, 41x146
More

03221 000
Предохранитель 175 A
-Mersen-
600 V AC, fast acting
Class J, 41x146
More

03222 000
Предохранитель 200 A
-Mersen-
600 V AC, fast acting
Class J, 41x146
More

03233 000
Предохранитель 125 A
-Mersen-
600 V AC, time delay
Class J, 41x146
More

03234 000
Предохранитель 150 A
-Mersen-
600 V AC, time delay
Class J, 41x146
More

03235 000
Предохранитель 175 A
-Mersen-
600 V AC, time delay
Class J, 41x146
More

03236 000
Предохранитель 200 A
-Mersen-
600 V AC, time delay
Class J, 41x146
More
