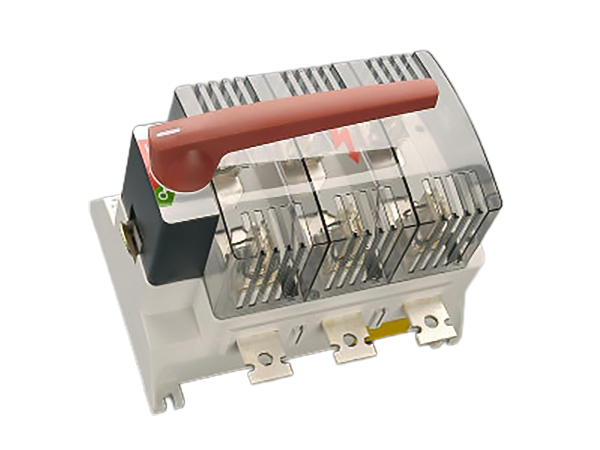

Выключатель-разъединитель нагрузки с предохранителями 3-полюсный

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 33362 000

CAPUS Panel

Выключатель-разъединитель нагрузки с предохранителями 3-полюсный

Винт M12, ручка красная

NH 3, 630 A

for mounting plate

Система

Panel

Группа продуктов 15
Подгруппа 12
Кол-во 1
EAN 4021267333621
ECLASS 14.0 27371401
ETIM 5.0 EC001040
ETIM 8.0 EC001040
ETIM 10.0 EC001040

Сертификация

Стандарты

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Сертификация

IEC (CB)

номер типа: LTS-F630

Тип EAC: NH

Технические данные

для предохранителей размера: NH 3
предохранители в соответствии со стандартом: IEC / HD 60269-2
допустимая мощность рассеивания плавкой вставки: 48 W
Подробности IEC
Стандарты
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Электрические данные IEC
Номинальный ток (IEC): 630 A
номинальное напряжение (IEC) AC: 690 В
номинальное напряжение изоляции U i AC: 1000 В
номинальное импульсное напряжение U imp : 12 kV
Катагория применения AC: AC-23 B (690V)
AC-22 B (690V)
AC-21 B (690V)
cond. short-circuit current with fuses (AC): 80 kA / 690 V
одобрено с плавкими вставками рабочего класса: gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 171,5 Вт.

(The power dissipation at full load would be 268,0 Вт.)

Механические данные
Ш x В x Г: 330 x 290 x 302
Вес: 1280,0 kg/100
Полюсность: 3-пол.
Mounting: for mounting plate
Особенности клеммной техники
screw connection
M12
Md min.: 36,0 Nm
Md max.: 44,0 Nm
Not suitable for aluminium cables !
lam. Cu width: 20 - 40 mm
lam. Cu thickness: 1 - 10 mm
Свойства материала
halogen-free: Yes

Application notes

Not suitable for aluminium cables !

Device delivered without fuses
допустимая мощность рассеивания плавкой вставки: 48 W

Links (Prices, CAD data)

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD data WSCAD

Загрузки

| Основная техническая информация

| инструкциa по сборке

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| Размерный эскиз 2

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Принадлежности

connection accessories

33165 000
Подсоединение хомутом для медных проводников
150 - 300 mm²
для: QCB-NH2, LTS-F 400, LTS 630
More

covers

33352 000
Крышка подсоединительного отсека
Для защиты всех подсоединений, серый цвет
LTS-800, LTS-F 630
More

further accessories

33347 000
Контрольный контакт
1 НЗ + 1 НО, с наконечниками 6,3 х 0,8
LTS, LTS-F
More

33349 000
поворотный привод на дверь
yellow-red, without handle
with door interlock, for padlocks
для: LTS-800, LTS-F 630
More

33381 000
Стержень, длина 550 мм
LTS-800, LTS-F 630
для: LTS-800, LTS-F630
More

23924 000AD
cтержень, длина 300 мм
для: S32 630 A - 3150 A
More
