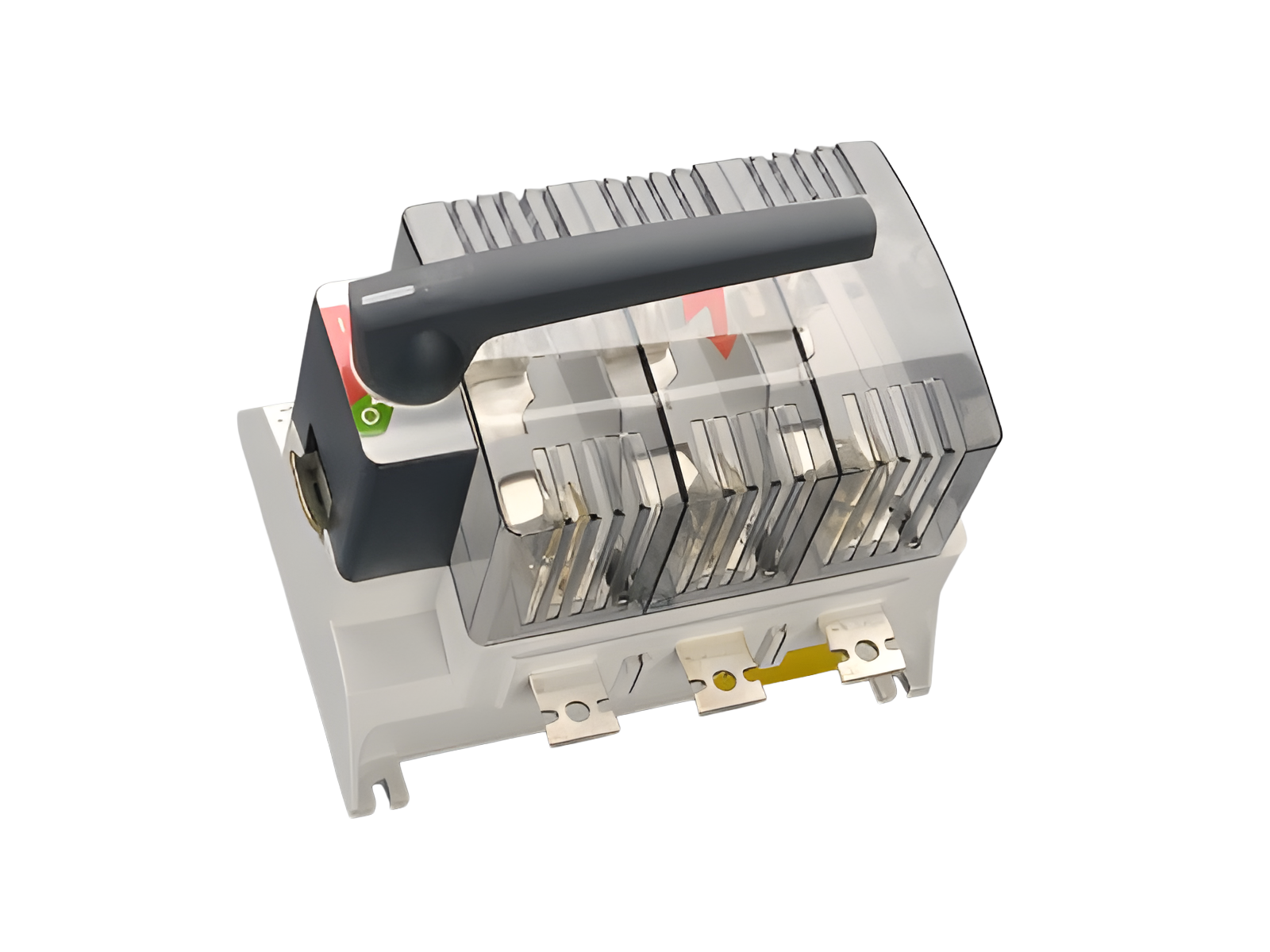

На фотографии может быть изображена аналогичная статья.
Арт.: 33339000
CAPUS®Panel
Выключатель-разъединитель нагрузки с предохранителями 3-полюсный
Винт M10, ручка серая
Типоразмер 2
for mounting plate
ERGONFUSE-400
Система
Panel
Преимущества продукта
double-breaking main contacts,
visible separation sections,
user-independent switching,
voltage-free exchange of fuses
assembly and connection material contained in scope of delivery.
| Группа продуктов | 15 |
| Подгруппа | 09 |
| Кол-во | 1 |
| EAN | 4021267333393 |
| ECLASS 6.1 | 27371401 |
| ECLASS 7.1 | 27371401 |
| ETIM 4.0 | EC001040 |
| ETIM 5.0 | EC001040 |
Стандарты
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Сертификация
IEC (CB)
номер типа: LTS-F400
| для предохранителей размера: | NH 2 |
| предохранители в соответствии со стандартом: | IEC / HD 60269-2 |
| допустимая мощность рассеивания плавкой вставки: | 34 W |
| Подробности IEC | |
| Стандарты | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| Электрические данные IEC | |
| Номинальный ток (IEC): | 400 A |
| номинальное напряжение (IEC) AC: | 690 В |
| номинальное напряжение изоляции U i AC: | 1000 В |
| номинальное импульсное напряжение U imp : | 8 kV |
| Катагория применения AC: | AC-23B (690V) AC-22B (690V) AC-21B (690V) |
| cond. short-circuit current with fuses (AC): | 80 kA / 690 V |
| одобрено с плавкими вставками рабочего класса: | gG |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 69,8 Вт.
(The power dissipation at full load would be 109,0 Вт.)
| Mechanical lifespan (switching operations) 7000 | |
| conv. therm. current in housing 400 A, horizontal installation (adjacent poles) encapsulated 504 x 378 x 302 mm 315 A, vertical installation (poles beneath each other) encapsulated 500 x 500 x 300 mm |
|
| Shock protection at front with terminal space cover IP20 for fuse links DIN 43620 size 2 up to 34W power dissipation |
| Механические данные | |
| Ш x В x Г: | 270 x 238 x 253 |
| Вес: | 760,0 kg/100 |
| Полюсность: | 3-пол. |
| Mounting: | for mounting plate |
Connection screw (clamps and wedge clamp terminal can be retrofitted),
screw connection
M10, 28Nm ± 10% torque,
clamp connection for lam. Cu
terminal space 21x1-13mm,
8-10Nm torque
wedge clamp connection, single
cross-section 120 - 240mm², s(r), f, f+AE** Cu - Al*, 8-10Nm torque
wedge clamp connection, double
cross-section 2 x 120 - 185mm², s(r), f, f+AE** Cu, 8-10Nm torque
* Aluminium conductors must be prepared before connection in accordance with the pertinent technical recommendations. The connections are to be checked at regular intervals and serviced not later than every 6 months.
** reduction in the max. conductor cross-sections may be required.
| Особенности клеммной техники | |
| Not suitable for aluminium cables ! | |
|
screw M10 : |
|
| Not suitable for aluminium cables ! | |
|
Справочная информация |
When installing a cover, the switch-disconnector on the housing must not be closed, the safety instructions for the Emergency Stop switch must be observed. |
| допустимая мощность рассеивания плавкой вставки: | 34 W |
