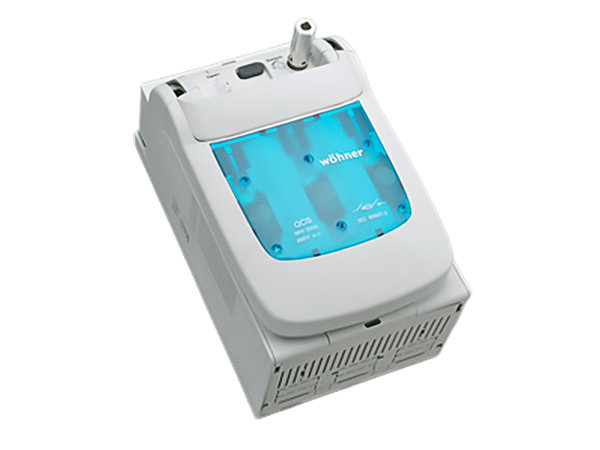

Выключатель-разъединитель нагрузки с предохранителями 3-полюсный

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 33515 000

QUADRON Panel Speed

Выключатель-разъединитель нагрузки с предохранителями 3-полюсный

Винт M10, для поворотной ручки двери

Типоразмер 1

double-breaking

operator independent switching (snap-action mechanism)

for mounting plate

Система

Panel

Преимущества продукта

With spring-controlled switch mechanism for frequent switching as per utilisation category "A"
FLAG indicator shows the switch setting
Fuses can be changed safely and without tools thanks to double-breaking main contacts
Additional visible separating section by removing the cover incl. fuses
Can be used as mains disconnector as per IEC / EN 60204-1 (main switch)
Also as an Emergency Off switch in combination with the red-yellow door coupling twist handle

Switches can be installed 90° left/right horizontal, always with the same switch lug position

Группа продуктов 15
Подгруппа 06
Кол-во 1
EAN 4021267335151
ECLASS 14.0 27371401
ETIM 5.0 EC001040
ETIM 8.0 EC001040
ETIM 10.0 EC001040

Сертификация

Стандарты

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Сертификация

IEC (CB) , VDE , DNV GL

номер типа: QCS-NH1

Тип EAC: NH

Технические данные

для предохранителей размера: NH 1
предохранители в соответствии со стандартом: IEC / HD 60269-2
допустимая мощность рассеивания плавкой вставки: 23 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
Подробности IEC
Стандарты
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Электрические данные IEC
Номинальный ток (IEC): 250 A
номинальное напряжение (IEC) AC: 690 В
номинальное напряжение изоляции U i AC: 800 В
номинальное импульсное напряжение U imp : 8 kV
Катагория применения AC: AC-23B (690V, 250A)
AC-23A (500V, 250A)
AC-22A (690V, 250A)
cond. short-circuit current with fuses (AC): 50 kA / 690V
одобрено с плавкими вставками рабочего класса: gG
Дополнительные данные IEC

Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.
further utilisation category DC (IEC 60947-3): DC specifications: 2 current paths (L1,L3) in series
DC-21B (100 V / 200 A)
max. permitted operation temperature 55°C
Fuses gL/gG, size 1, 690V/250A for fuse links IEC 60269-2 / DIN VDE 0636-2 size 1 up to 23W power dissipation
Special operating conditions corresponding to IEC / EN 61439-1 may yield to foulty activations of pilot switches and fuse monitors. The operating conditions have to be considered for the analysis of status signals.
When several devices are used side-by-side in continuous operation, the rated load factor specified in VDE 0660 Part 500 / EN 60 439-1, Table 1, must be observed.
System component: degree of protection IP20 at front as per DIN EN 60529, dependent upon installation in the connection area; shock protection to DIN EN 50274
Механические данные
Ш x В x Г: 184 x 314 x 191
Вес: 528,0 kg/100
Полюсность: 3-пол.
Mounting: for mounting plate
Особенности клеммной техники
screw connection
M10
screw drive: SW16
Md min.: 30,0 Nm
Md max.: 35,0 Nm
Свойства материала
halogen-free: Yes

Application notes

Device delivered without fuses
допустимая мощность рассеивания плавкой вставки: 23 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Links (Prices, CAD data)

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD data WSCAD

Загрузки

| Основная техническая информация

| инструкциa по сборке

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Принадлежности

connection accessories

33145 000
Призматическая клемма, двойная, для медных кабелей
2x 35 - 70 mm²
для: QCB-NH1, QCS-NH1, QCS-320
More

33163 000
Подсоединение хомутом для медных проводников
70 - 150 mm²
для: QCB-NH2, LTS-F 400, LTS 630
More

33166 000
Призматическая клемма, одинарная, для медных кабелей
35 - 150 mm²
QCB-NH1, QCS-NH1, QCS-320
для: QCB-NH1, QCS-NH1, QCS-320
More

33909 000
Рамная клемма для медных проводников
35 - 150 mm²
QCB-NH1, QCS-NH1, QCS-320
для: QCB-NH1, QCS-NH1, QCS-320
More

covers

33142 000
Крышка для кабельных наконечников, установка вверху / внизу
для: QCB-NH1, QCS-NH1, QCS-320
More

further accessories

33908 000
Контрольный контакт, для определения положения выключателя
Перекидной контакт 250 В AC / 5 A, 30 В DC / 4 A
для: QCS-NH00, QCS-NH1, QCS-160, QCS-320
More

33910 000
поворотный привод на дверь
black, with handle
door interlock can be activated, for padlocks
для: QCS-NH00, QCS-NH1, QCS-160, QCS-320
More

33911 000
поворотный привод на дверь
yellow-red, with handle
door interlock can be activated, for padlocks
для: QCS-NH00, QCS-NH1, QCS-160, QCS-320
More

33912 000
Стержень, длина 290 мм
для: QCS-NH00, QCS-NH1, QCS-160, QCS-320, CP-PV
More

33913 000
Стержень, длина 490 мм
для: QCS-NH00, QCS-NH1, QCS-160, QCS-320, CP-PV
More
