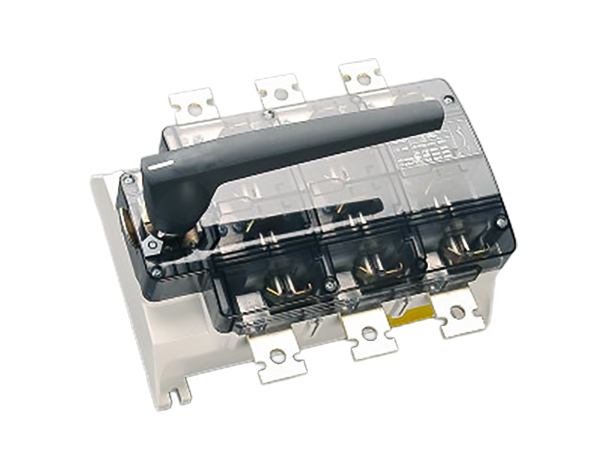

выключатель-разъединитель нагрузки 3-полюсный

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 33336 000

CAPUS Panel

выключатель-разъединитель нагрузки 3-полюсный

Винт M12, ручка серая

800 A

for mounting plate

ERGON-800



stock sale

date of phase-out: 30.06.2026

Поклонник: 23006000AD

Система

Panel

Преимущества продукта

double-breaking main contacts,
visible separation sections,
user-independent switching,
assembly and connection material contained in scope of delivery

Группа продуктов 14
Подгруппа 12
Кол-во 1
EAN 4021267333362
ECLASS 14.0 27371403
ETIM 5.0 EC000216
ETIM 8.0 EC000216
ETIM 10.0 EC000216

Сертификация

Стандарты

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Сертификация

IEC (CB)

номер типа: LTS-800

Тип EAC: LTS

Технические данные

Подробности IEC
Стандарты
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Электрические данные IEC
Номинальный ток (IEC): 800 A
номинальное напряжение (IEC) AC: 500 В
номинальное напряжение изоляции U i AC: 1000 В
номинальное импульсное напряжение U imp : 12 kV
Катагория применения AC: AC-23B (500V)
AC-22B (500V)
AC-21B (500V)
одобрено с плавкими вставками рабочего класса: gG
номинальный кратковременный выдерживаемый ток I cw (1,0 с) макс.: 20 кА
номинальная включающая способность: 40 кА

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 108,2 Вт.

(The power dissipation at full load would be 169,0 Вт.)

Mechanical lifespan (switching operations) 2500
rated short-circuit making capacity 40kA
conv. therm. current in housing
800A, horizontal installation (adjacent poles) encapsulated 756 x 378 x 482mm
800A, vertical installation (poles beneath each other) encapsulated 600 x 600 x 400mm
Shock protection at front with terminal space cover IP40
Механические данные
Ш x В x Г: 330 x 290 x 237
Вес: 944,0 kg/100
Полюсность: 3-пол.
Mounting: for mounting plate
степень защиты: IP20
Особенности клеммной техники
screw connection
M12
Md min.: 36,0 Nm
Md max.: 44,0 Nm
lam. Cu width: 24 - 50 mm
lam. Cu thickness: 5 - 10 mm
Свойства материала
halogen-free: Yes

Application notes

When installing a cover, the switch-disconnector on the housing must not be closed, the safety instructions for the Emergency Stop switch must be observed.

Links (Prices, CAD data)

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD data WSCAD

Загрузки

| Основная техническая информация

| инструкциa по сборке

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| Размерный эскиз 2

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Принадлежности

connection accessories

33165 000
Подсоединение хомутом для медных проводников
150 - 300 mm²
для: QCB-NH2, LTS-F 400, LTS 630
More

covers

33352 000
Крышка подсоединительного отсека
Для защиты всех подсоединений, серый цвет
LTS-800, LTS-F 630
More

further accessories

33346 000
поворотный привод на дверь
graphite grey, without handle
with door interlock, for padlocks
для: LTS-800, LTS-F630
More

33347 000
Контрольный контакт
1 НЗ + 1 НО, с наконечниками 6,3 х 0,8
LTS, LTS-F
More

33381 000
Стержень, длина 550 мм
LTS-800, LTS-F 630
для: LTS-800, LTS-F630
More

23924 000AD
cтержень, длина 300 мм
для: S32 630 A - 3150 A
More
