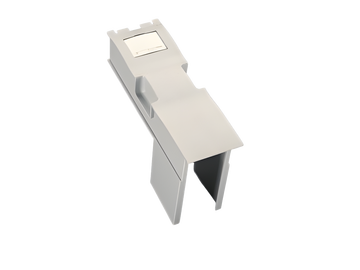

На фотографии может быть изображена аналогичная статья.
Арт.: 33286000
Линейный выключатель-разъединитель с предохранителями 160 A
Винт M8 / зажим 70 мм², с электронным контролем состояния предохранителя
Типоразмер 00
для шин 30, 40, 50, 60 x 10
Система
100Energy
Преимущества продукта
Self-closing inspection holes are available in the cover.

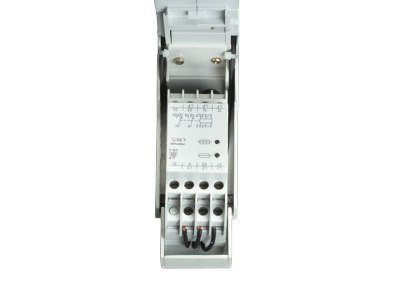

Electronic fuse monitoring:
operating current principle, optionally with latching properties (latches without bridge X1-X2)
device display:
green LED = intact fuses
red LED = fuse tripped, cover position up
Группа продуктов | 12 |
Подгруппа | 51 |
Кол-во | 1 |
EAN | 4021267332860 |
ECLASS 6.1 | 27142108 |
ECLASS 7.1 | 27142108 |
ETIM 4.0 | EC001046 |
ETIM 5.0 | EC001046 |
Стандарты
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Сертификация
IEC (CB) , CCC
номер типа: SLS-00
CCC certificate: 2004010302117261
для предохранителей размера: | NH 000, NH 00 |
предохранители в соответствии со стандартом: | IEC / HD 60269-2 |
допустимая мощность рассеивания плавкой вставки: | 12 W |
requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
Подробности IEC | |
Стандарты | |
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
Электрические данные IEC | |
Номинальный ток (IEC): | 160 A |
номинальное напряжение (IEC) AC: | 400 В |
номинальное напряжение изоляции U i AC: | 400 В |
номинальное импульсное напряжение U imp : | 4 kV |
Катагория применения AC: | AC-23B (400V) |
cond. short-circuit current with fuses (AC): | 50 kA / 690 V |
одобрено с плавкими вставками рабочего класса: | gG |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 12,8 Вт.
(The power dissipation at full load would be 20,0 Вт.)
Дополнительные данные IEC | |
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия. |
A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such. |
Electronic fuse monitoring: nominal voltage: 3AC 400V, nominal frequency: 50...40Hz, switch contact: 2 changeover switches, max. AC 250V, AC15 closer 3A, opener 1A, rated surge voltage: 4kV, pollution degree: 2 |
|
Degree of protection IP30 at front, degree of protection near terminal depends on installation |
Механические данные | |
Ш x В x Г: | 49 x 610 x 136 |
Вес: | 143,0 kg/100 |
для шин: | 30, 40, 50, 60 x 10 |
Type of fastening: can be screwed onto drilled busbar,
M8, 12 - 14Nm torque,

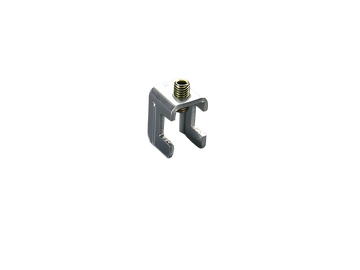

or using terminal clamp,
adapter for 185-mm-System,
connection 70mm², screw M8, 12 - 14Nm torque,
connection clamp 1.5-70mm², 3Nm torque
wedge clamp terminal 16-70mm², 3Nm torque
Conductor connection, fuse monitoring:
2 x 2.5mm² solid DIN 46 288 or
2 x 1.5mm² braid with ferrule DIN 46 228-1/-2/-3
Особенности клеммной техники | |
screw M8 : |
A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such. | |
Справочная информация |
with adapter (accessory) for the 185mm-System power |
допустимая мощность рассеивания плавкой вставки: | 12 W |
requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
