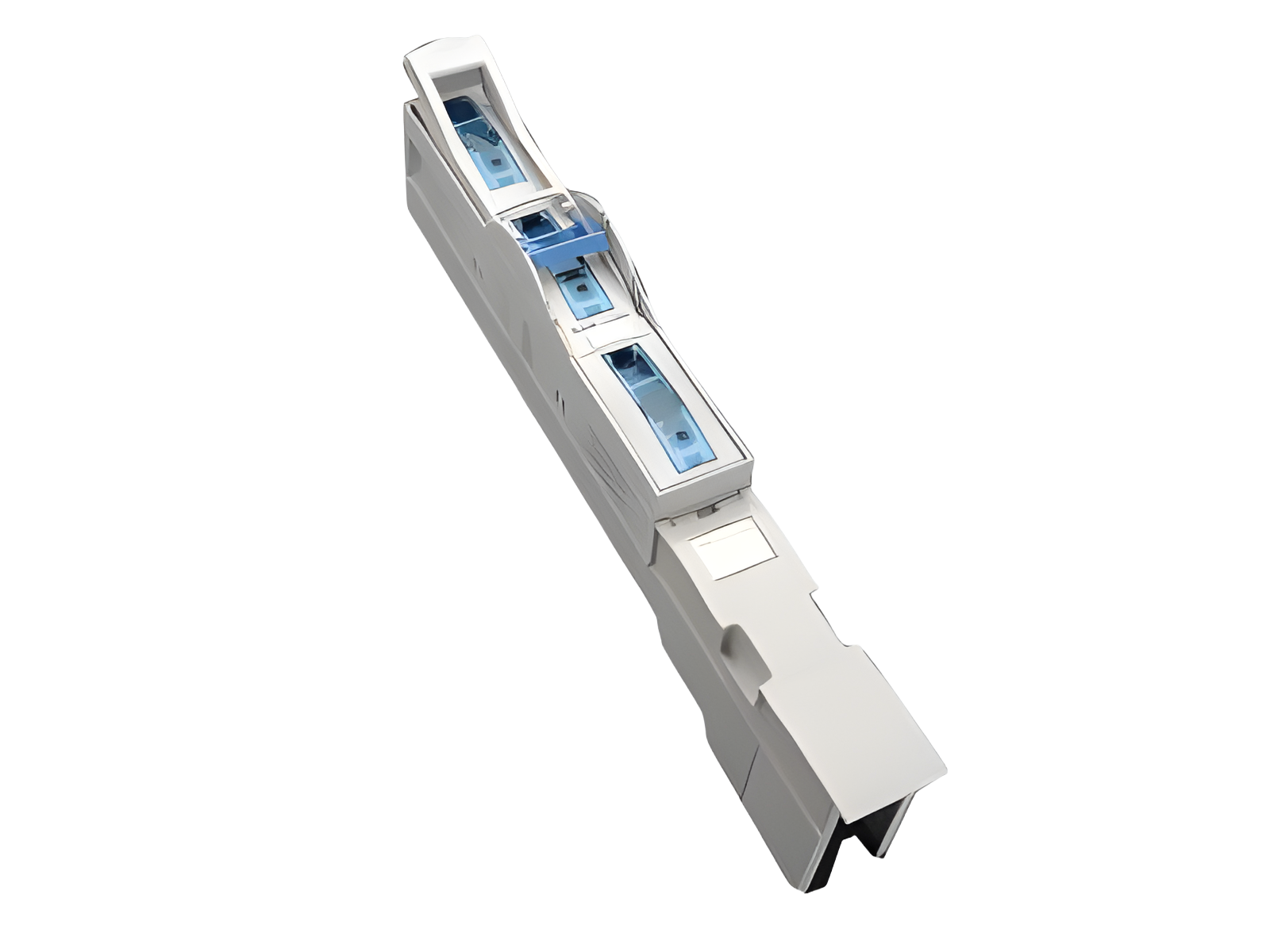

Линейный выключатель-разъединитель с предохранителями 160 A (33235)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 33235000

Линейный выключатель-разъединитель с предохранителями 160 A

Винт M8 / зажим 70 мм²

Типоразмер 00

для шин 30, 40, 50, 60 x 10

Система

100Energy

Преимущества продукта

Self-closing inspection holes are available in the cover.

Группа продуктов 12
Подгруппа 51
Кол-во 1
EAN 4021267332358
ECLASS 6.1 27142108
ECLASS 7.1 27142108
ETIM 4.0 EC001046
ETIM 5.0 EC001046

Сертификация

Стандарты

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Сертификация

IEC (CB) , CCC

номер типа: SLS-00

CCC certificate: 2004010302117261

Технические данные

для предохранителей размера: NH 000, NH 00
предохранители в соответствии со стандартом: IEC / HD 60269-2
допустимая мощность рассеивания плавкой вставки: 12 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
Подробности IEC
Стандарты
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Электрические данные IEC
Номинальный ток (IEC): 160 A
номинальное напряжение (IEC) AC: 800 В
номинальное напряжение изоляции U i AC: 1000 В
номинальное импульсное напряжение U imp : 8 kV
Катагория применения AC:

AC22 B (690 V)
AC23 B (400V)
AC23 B (500V / 125A)

AC20 (800 V)

Sichtbarer Hinweis notwendig: Nicht unter Last schalten in Fall von Betriebsspannung höher als 690 V



Категория применения DC: DC-20B
max. voltage between the fuses: 1000V
visible information required: Do not switch under load.
cond. short-circuit current with fuses (AC): 50 kA / 690 V
одобрено с плавкими вставками рабочего класса: gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 12,8 Вт.

(The power dissipation at full load would be 20,0 Вт.)

Дополнительные данные IEC

Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC DC: 1000 В
A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.
Degree of protection IP30 at front, degree of protection near terminal depends on installation
Механические данные
Ш x В x Г: 50 x 455 x 120
Вес: 137,0 kg/100
для шин: 30, 40, 50, 60 x 10

Type of fastening: can be screwed onto drilled busbar,
M8, 12 - 14Nm torque,
or using terminal clamp,
adapter for 185-mm-System,
connection 70mm², screw M8, 12 - 14Nm torque,
connection clamp 1.5-70mm², 3Nm torque
wedge clamp terminal 16-70mm², 3Nm torque

Особенности клеммной техники


screw M8 :
Md 12 - 14 Nm

Application notes

A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.

Справочная информация

with adapter (accessory) for the 185mm-System power

допустимая мощность рассеивания плавкой вставки: 12 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Ссылки

Загрузки

Принадлежности

03727000
Подсоединение хомутом
1.5 - 70 mm²
Типоразмер 00
More

30894000
Винтовой соединитель М8
С пружинной шайбой
Типоразмер 00
More

33113000
Суппорт продольной крышки
Для передних крышек
Типоразмер 00 - 3
More

33156000
Контрольный контакт
Перекидной контакт 250 В AC / 5 A, 30 В DC / 4 A
More

33224000
Призматическая клемма, одинарная, для медных кабелей
16 - 70 mm²
NH 00
More

33238000
Клеммный зажим
Типоразмер 00
для: 33235
More

33280000
Клеммная крышка
Типоразмер 00
для: 33234, 33235
More

33300000
Клипса для трансформаторов тока
Для адаптера SECUR®LeanStreamer
Типоразмер 00
More
